Aesculap microspeed uni Gebrauchsanweisung Seite 62

Aesculap Power Systems
microspeed® uni-Motorensystem

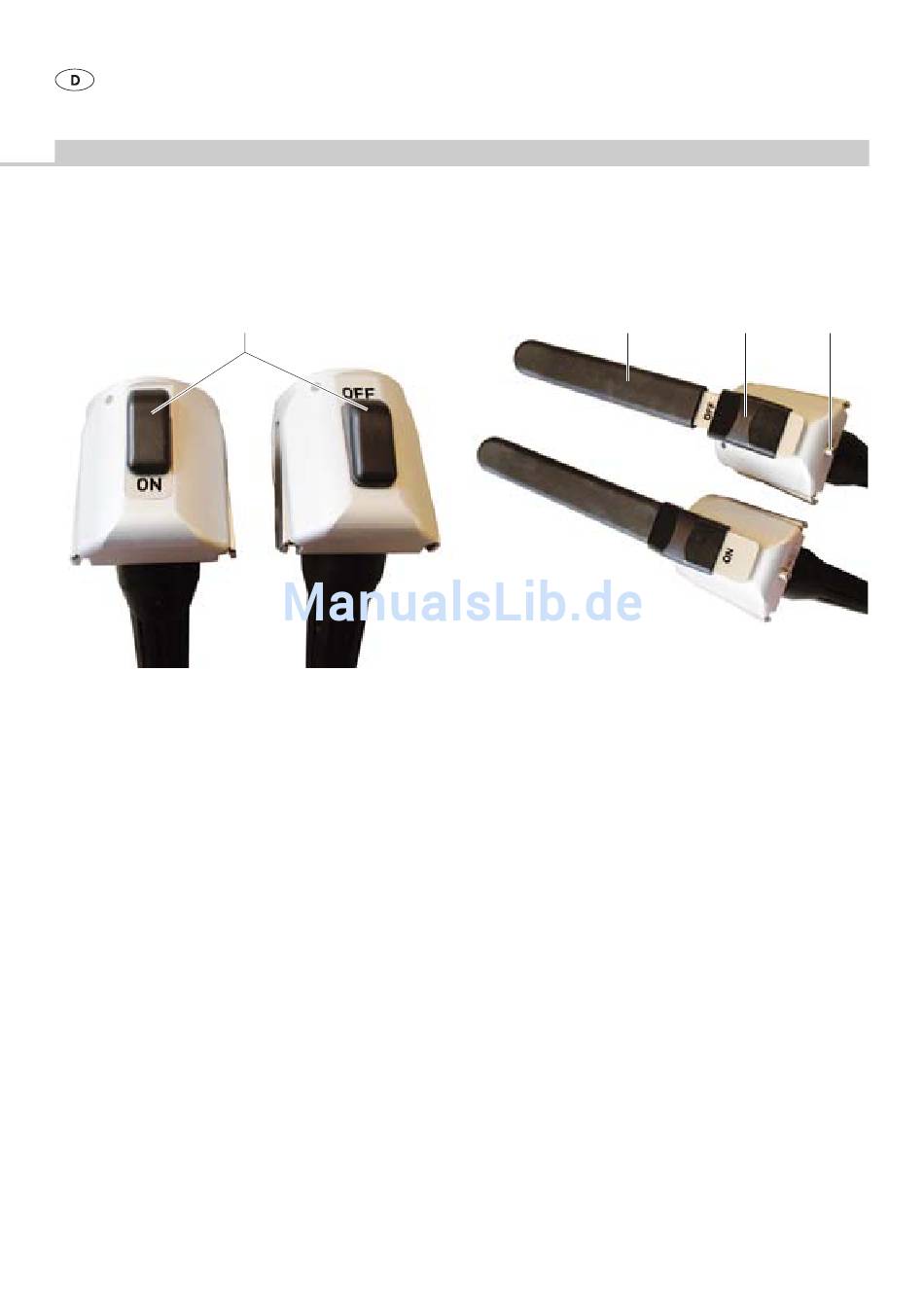

microspeed® uni Motorkabel für Fußsteuerung GD672
Abb. 4
Legende
30 Motorfreigabeschalter
Hinweis
Dieses Motorkabel kann nur in Verbindung mit einer Fußsteuerung verwen-
det werden.
Der auf dieses Motorkabel aufgesteckte Motor ist nur dann aktivierbar,
wenn der Motorfreigabeschalter 30 auf Position "ON" steht. Bei zeitgleicher
Verwendung von zwei Motorkabeln GD672 kann ein Motor nur dann akti-
viert werden, wenn dieser freigeschaltet (Motorfreigabeschalter 30 auf Po-
sition "ON") ist, während der andere deaktiviert (Motorfreigabeschalter 30
auf Position "OFF") ist.
60
30
microspeed® uni Motorkabel mit Handsteuerung GD673
29
Abb. 5
Legende
25 Motorfreigabeschalter:
Position "ON": Motor für Betrieb freigeschaltet
Position "OFF": Motor für Betrieb gesperrt
26 Funktionstaster Handsteuerung:
Kurzes Betätigen: Ein- und Ausschalten der Kühlflüssigkeitspumpe
Betätigen länger als drei Sekunden (bei nicht aktiviertem Motor):
Wechsel in das Geräte-Einstell-Menü, siehe Kapitel Einstellparameter
im Geräte-Einstell-Menü mit Handsteuerung ändern
29 Hebel:
Geber zur Drehzahlsollwertvorgabe
Hinweis
Bei Verwendung dieses Motorkabels ist ein Arbeiten mit einer Fußsteue-
rung nicht möglich.
Der auf dieses Motorkabel aufgesteckte Motor ist nur dann aktivierbar,
wenn der Motorfreigabeschalter auf Position "ON" gestellt ist.
25 26
