Elektrischer Anschluss

Der elektrische Anschluss darf nur im spannungslosen
Zustand erfolgen.
Die Anschlusskabel so verlegen, dass diese nicht scheuern
können. Setzen Sie zusätzlich an scharfen Kanten z. B. bei
Durchfüh rungen an Metallwänden Durchführungstüllen oder
Kantenschutzprofile ein. Die Anschlusskabel dürfen nicht an
metallischen Geräteoberflächen, am Abgasrohr oder an den
Warmluftrohren befestigt werden, noch diese berühren.
Kabelbaum anschließen

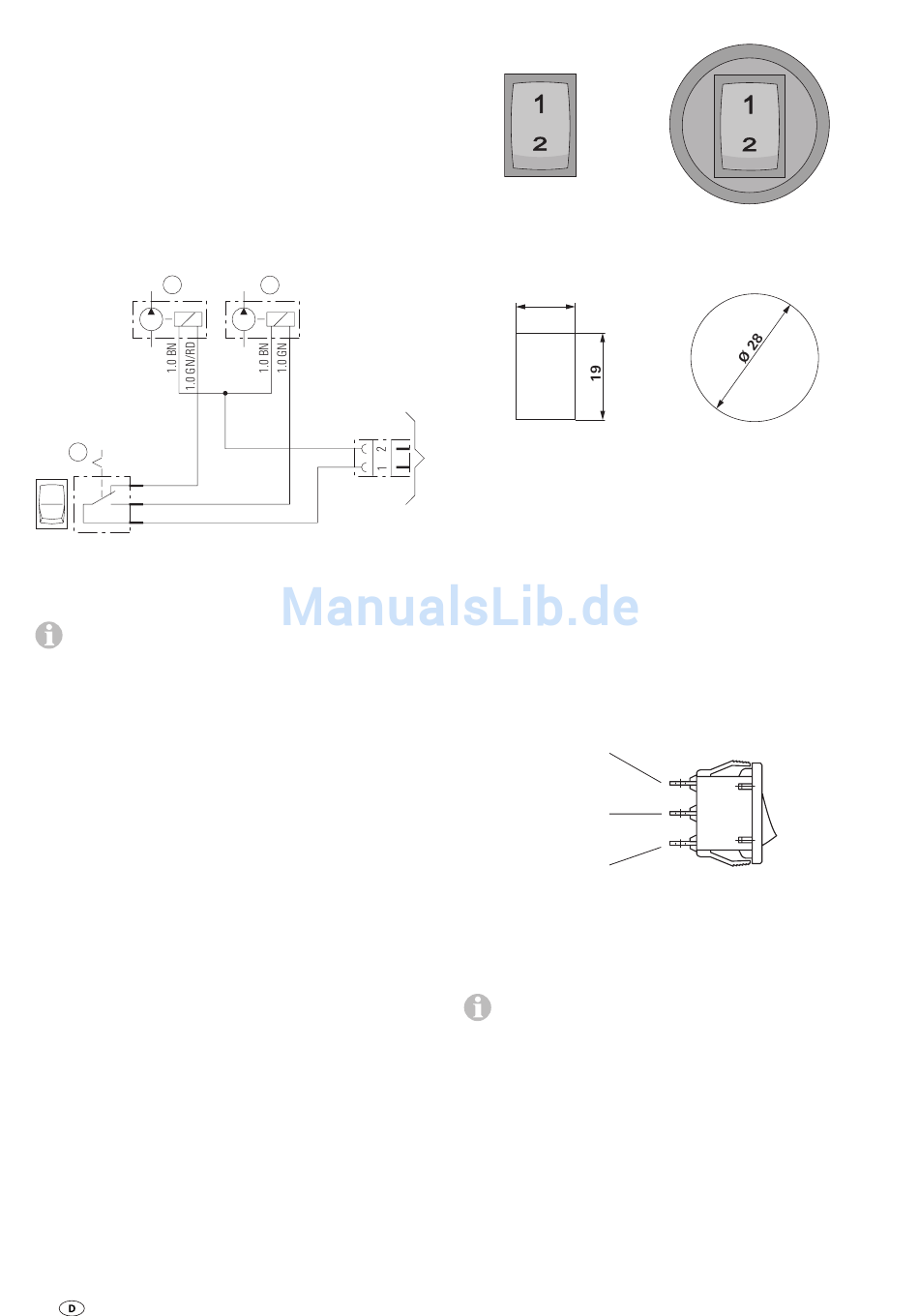

Den Kabelbaum entsprechend Schaltbild anschließen.
1
3
1b 1.0 GN/RD
1a 1.0 GN
1
2
1
1.0 RD/BN
1 = Dosierpumpe (Serie)
2 = Dosierpumpe (höhenangepasst)
3 = Umschalter
Die Reihenfolge der Kontaktnummerierung im Schaltplan
stimmt nicht zwingend mit der Nummerierung auf dem
Umschalter überein.
a) Mit dem Kabelbaum der Dosierpumpe (Serie) verbinden.
BN = braun
GN = grün
RD = rot
4
2
1.0 BN
a)
1.0 RD/BN

Umschalter einbauen

Umschalter ohne Blende
Den Umschalter an einer geeigneten Stelle im Fahrzeuginnen-
raum platzieren.
13
Einbauöffnung für
den Umschalter
ohne Blende
Den Kabelbaum aus dem Höhenset z. B. entlang der Kraft-
stoff-Druckleitung und dem Kabelbaum der Dosierpum-
pe (Serie) in den Fahrzeuginnenraum zum Einbauplatz des
Umschalters verlegen.
Wenn erforderlich den Kabelbaum für den Umschalter kürzen.
Am Kabelbaum für den Umschalter drei Steckhülsen
aufcrimpen.
Den Schrumpfschlauch in drei gleiche Teile schneiden und an
jeder Steckhülse einen Schrumpfschlauch anbringen.
Kabelbaum am Umschalter anschließen
GN
RD/BN
GN/RD
Bei Anschluss des Umschalters entsprechend dieser Beschrei-
bung ist die Dosierpumpe (Serie) auf Stellung 1 in Betrieb.
– Stellung 1 = Normalbetrieb bis 1500 m
– Stellung 2 = Höhenlage von 1500 m bis 2750 m
Ein anderer Anschluss am Umschalter bewirkt eine
Veränderung der Zuordnung – Schalterstellung zu den
Dosierpumpen.
Die neu verlegten Kabelbäume an geeigneten Stellen mit
Kabelbindern befestigen.
Umschalter mit Blende
Einbauöffnung für
den Umschalter
mit Blende
1a
1
1b
