Branchement électrique
Le raccordement électrique doit toujours se faire hors tension.
Poser les câbles de raccordement de sorte à éviter tout frot-
tement. Mettez également en place des passe-câbles ou des
profilés protège-arêtes sur les arêtes vives, par exemple en
cas d'ouvertures traversant des parois métalliques. Les câbles
de raccordement ne doivent pas être fixés sur des surfaces
d'appareil métalliques, sur le tuyau d'évacuation ou des
tuyaux d'air chaud, ni les toucher.

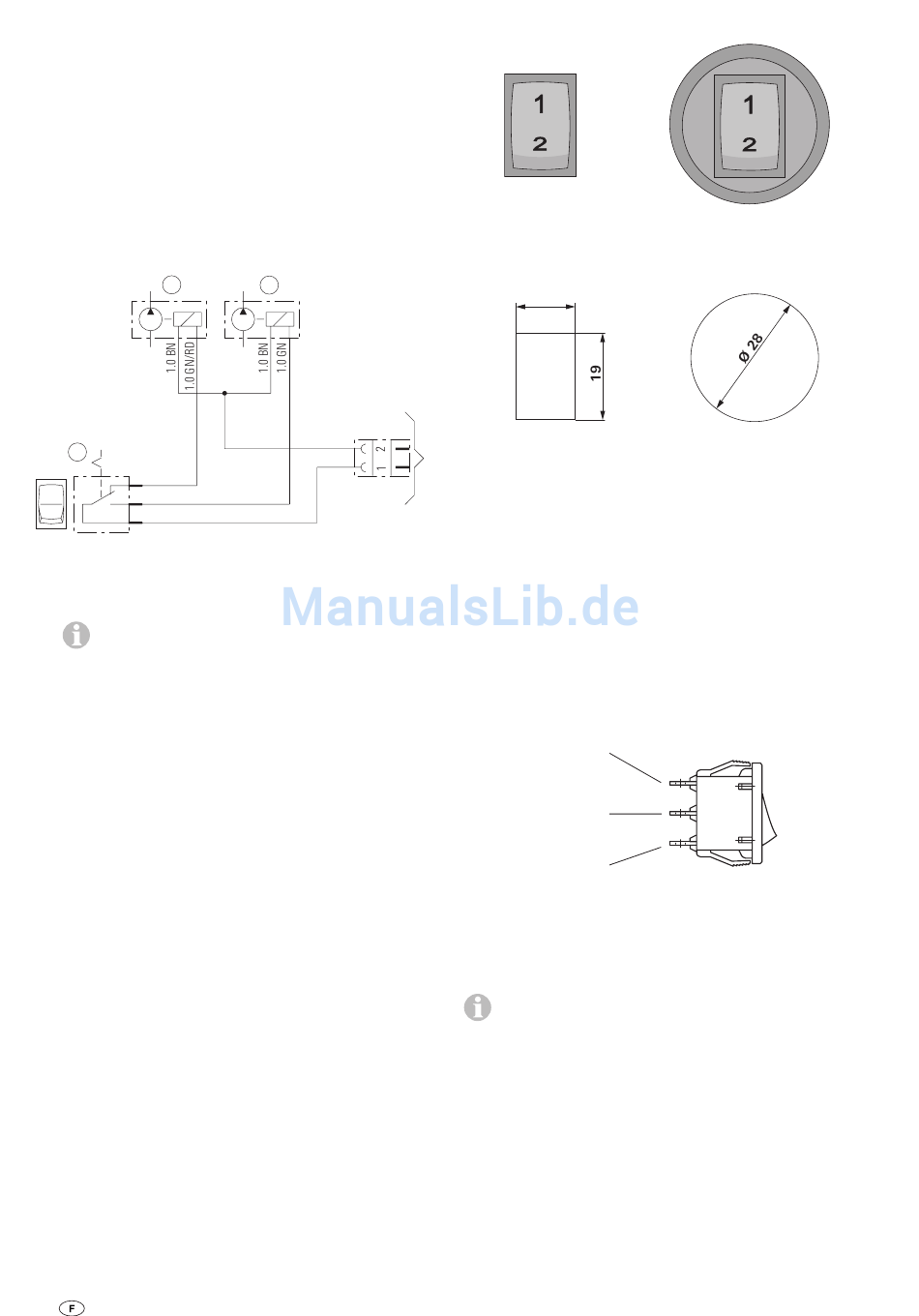

Raccorder le faisceau de câbles
Raccorder le faisceau de câbles selon le schéma de connexion.
1
3
1b 1.0 GN/RD
1a 1.0 GN
1
2
1
1.0 RD/BN
1 = Pompe de dosage (série)
2 = Pompe de dosage (adaptée à l'altitude)
3 = Commutateur
L'ordre des numéros de contact sur le schéma des
connexions ne correspond pas forcément aux
numéros sur le commutateur.
a) Relier avec le faisceau de câble de la pompe de
dosage (série).
BN = brun
GN = vert
RD = rouge
10
2
1.0 BN
a)
1.0 RD/BN
Insérer le commutateur
Commutateur sans garniture
Placer le commutateur à un endroit approprié à l'intérieur du
véhicule.
13
Ouverture d'insertion
pour le commutateur
sans garniture
Poser le faisceau de câbles du kit d'altitude p. ex. le long de
la conduite de refoulement du carburant et du faisceau de
câbles de la pompe de dosage (série) à l'intérieur du véhicule
vers l'endroit d'insertion du commutateur.
Si nécessaire, raccourcir le faisceau de câbles pour le
commutateur.
Sertir trois alvéoles pour le commutateur sur le faisceau de
câbles.
Couper la gaine thermorétractable en trois parties identiques
et appliquer une gaine thermorétractable sur chaque alvéole.
Raccorder le faisceau de câbles au commutateur
GN
RD/BN
GN/RD
Lors du raccordement du commutateur selon cette descrip-
tion, la pompe de dosage (série) en position 1 est en service.
– Position 1 = Exploitation normale jusqu'à 1500 m
– Position 2 = Altitude de 1500 m à 2750 m
Un autre raccordement au commutateur entraîne une
modification de l'affectation de la position du commuta-
teur pour les pompes de dosage.
Fixer les faisceaux de câbles qui viennent d'être posés, à des
endroits appropriés avec des serre-câbles.
Commutateur avec garniture
Ouverture d'insertion
pour le commutateur
avec garniture
1a
1
1b
