Truma Combi D Gebrauchsanweisung Seite 9

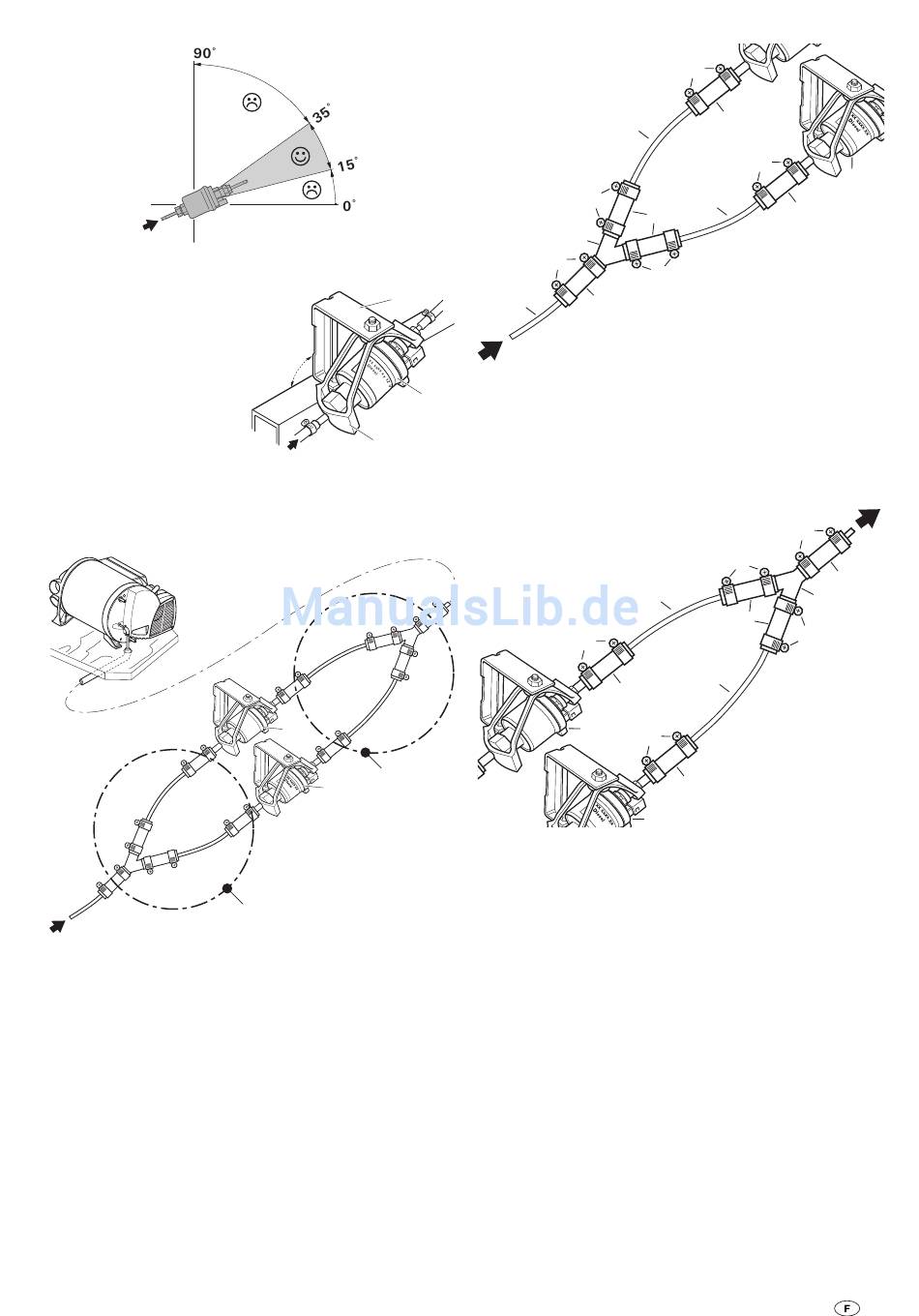

Position de montage de la pompe de dosage
Fixation de la pompe de dosage
Fixer la pompe de dosage (1)
sur un endroit approprié du
véhicule avec un coude (2) et
une attache (3) – tous deux
fournis.
Insertion de la pompe de dosage dans le
système du carburant
4 = Pompe de dosage (série)
5 = Pompe de dosage (adaptée à l'altitude, caractérisée par
une étiquette verte)
2
90°
3
4
Détail B
5
Côté pression
Détail A
Côté aspiration
Détail A – Côté aspiration
9
6
9
8
7
1
6 = Pièce en Y Ø 5 mm
7 = Pièces de raccord 5 x 3,5 mm
8 = Conduite de carburant Ø 4 x 1 mm
9 = Brides Ø 10 mm
10 = Lyre de carburant 3,5 x 3 mm (l = 40 mm)
Détail B – Côté pression
9
4
8 = Conduite de carburant Ø 4 x 1 mm
9 = Brides, Ø 10 mm
10 = Lyre de carburant 3,5 x 3 mm (l = 40 mm)
11 = Pièce en Y Ø 4 mm
9
10
8
9
8
7
9
9
8
10
8
10
9
10
5
5
7
9
10
11
9
9
