Elektrische aansluiting

De elektrische aansluiting mag enkel in een spanningloze toe-
stand plaatsvinden.
De aansluitkabels zo aanleggen, dat deze niet kunnen schuren.
Breng daarnaast aan scherpe hoeken bijv. bij doorvoerope-
ningen van metalen wanden doorvoertulen of hoekbescherm-
profielen aan. De aansluitkabels mogen niet op metalen
oppervlakken van apparaten, op de afvoerbuis of op de
warmeluchtbuizen worden bevestigd of deze aanraken.

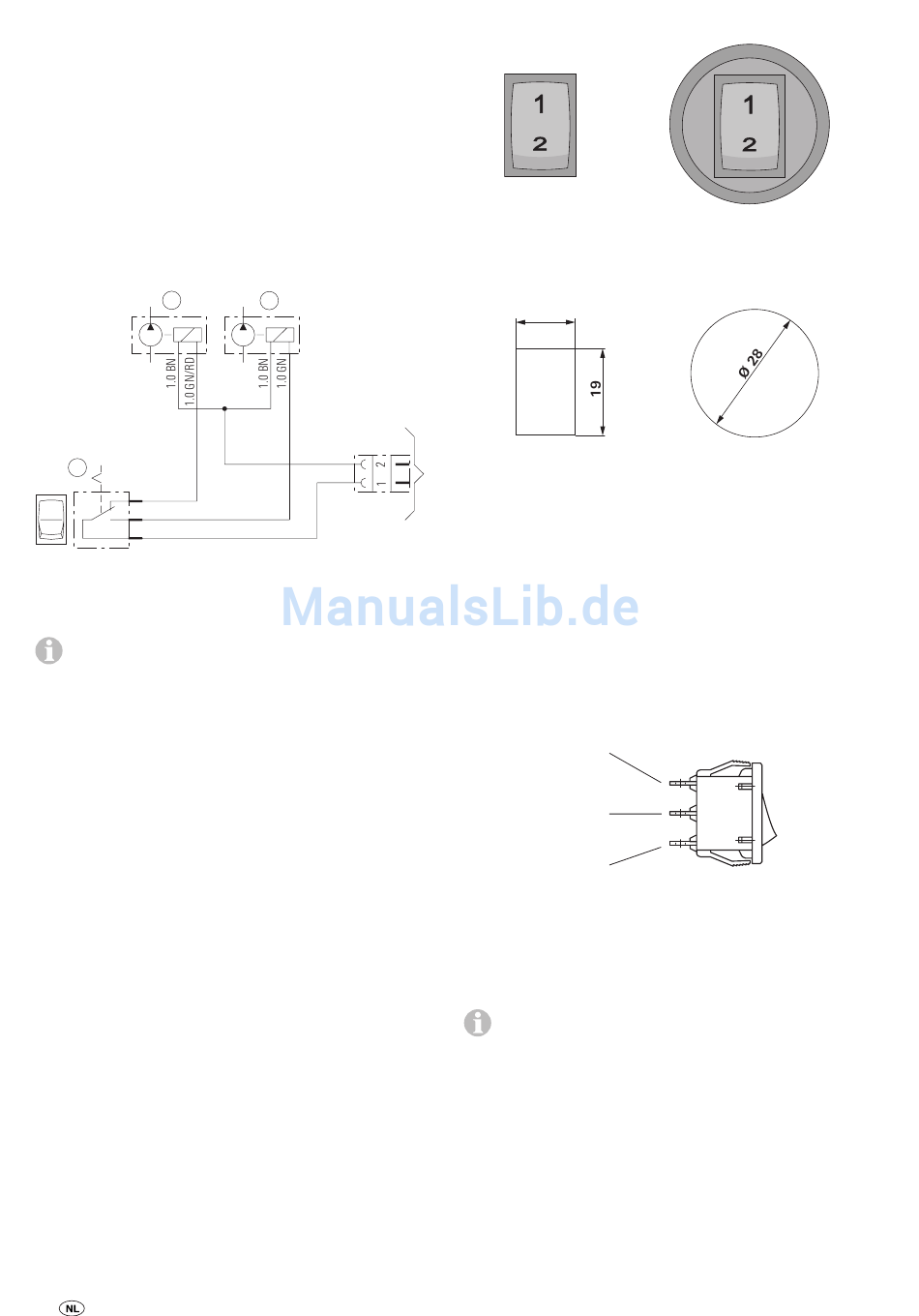

Kabelboom aansluiten
De kabelboom in overeenstemming met schakelschema
aansluiten.
1
3
1b 1.0 GN/RD
1a 1.0 GN
1
2
1 1.0 RD/BN
1 = Doseerpomp (serie)
2 = Doseerpomp (aan de hoogte aangepast)
3 = Omschakelaar
De volgorde van de contactnummering in het
schakelschema stemt niet noodzakelijk met de
nummering op de omschakelaar overeen.
a) Met de kabelboom van de doseerpomp (serie) verbinden.
BN = bruin
GN = groen
RD = root
16
2
1.0 BN
a)
1.0 RD/BN
Omschakelaar inbouwen
Omschakelaar
zonder afschermkap
De omschakelaar op een geschikte plaats in het voertuiginteri-
eur plaatsen.
13
Inbouwopening voor de
omschakelaar
zonder afschermkap
De kabelboom uit de hoogteset bijvoorbeeld langs de brand-
stofdrukleiding en de kabelboom van de doseerpomp (serie)
in het voertuiginterieur naar de plaats van inbouw van de
omschakelaar verplaatsen.
Zo nodig, de kabelboom voor de omschakelaar verkorten.
Aan de kabelboom voor de omschakelaar drie steekhulzen
klemmen.
De krimpkous in drie gelijke stukken knippen en aan iedere
steekhuls een krimpkous aanbrengen.
Kabelboom op de omschakelaar aansluiten
GN
RD/BN
GN/RD
Bij aansluiting van de omschakelaar in overeenstemming
met deze beschrijving is de doseerpomp (serie) in stand 1 in
werking.
– Stand 1 = Normale werking tot 1500 m
– Stand 2 = Hoogteligging van 1500 m tot 2750 m
Een andere aansluiting op de omschakelaar brengt een
wijziging van de toewijzing – schakelaarstand ten opzich-
te van de doseerpompen – met zich mee.
De nieuw gelegde bedrading op geschikte plaatsen met kabel-
binders bevestigen.
Omschakelaar
met afschermkap
Inbouwopening voor de
omschakelaar
met afschermkap
1a
1
1b
