Conexión eléctrica
La conexión eléctrica se debe realizar sólo en estado aislado
de la tensión eléctrica.
Tender los cables de conexión de modo que no puedan rozar.
Utilice además en bordes afilados, por ejemplo en pasos a tra-
vés de paredes metálicas, boquillas de paso o perfiles protec-
tores de bordes. Los cables de conexión no deben fijarse a las
superficies metálicas del aparato, al tubo de gases de escape
o a los tubos de aire caliente, ni tocar en ellos.

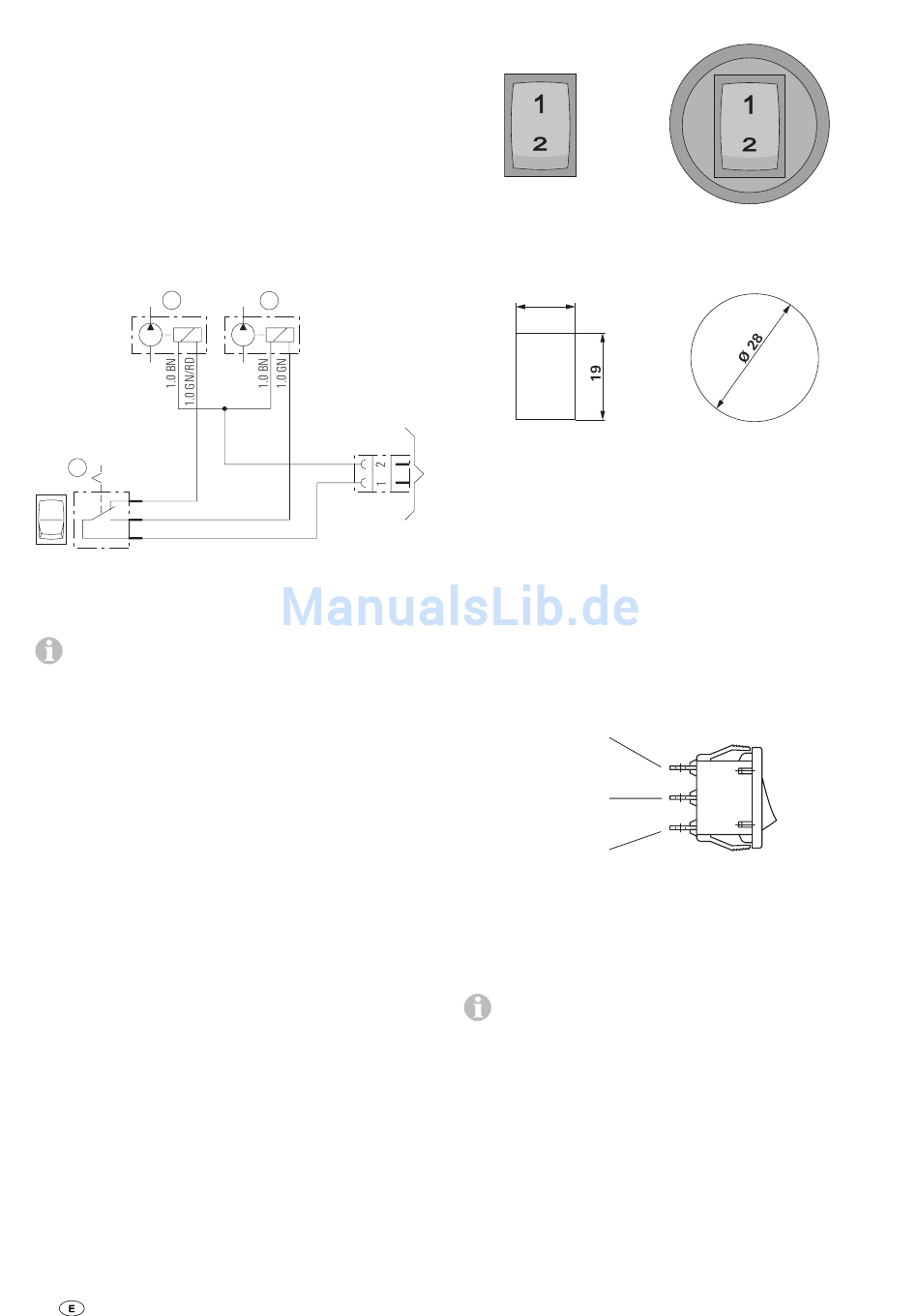

Conectar el arnés de cables
Conectar el arnés de cables según el diagrama de circuitos
correspondiente.
1
3
1b 1.0 GN/RD
1a 1.0 GN
1
2
1 1.0 RD/BN
1 = Bomba dosificadora (de serie)
2 = Bomba dosificadora (adaptada a la altura)
3 = Conmutador
La secuencia de enumeración de contactos en el diagra-
ma de circuitos no necesariamente coincide con la nu-
meración en el conmutador.
a) Unir con el arnés de cables de la bomba dosificadora
(de serie).
BN = marrón
GN = verde
RD = rojo
22
2
1.0 BN
a)
1.0 RD/BN
Instalar el conmutador
Conmutador sin protección
Emplazar el conmutador en un lugar adecuado del interior del
vehículo.
13
Abertura de instalación
para el conmutador
sin protección
Tender el arnés de cables del juego de altura, p.ej. a lo largo
de la línea de presión de combustible, y el arnés de cables de
la bomba dosificadora (de serie), en el interior del vehículo al
lugar de instalación del conmutador.
En caso necesario, acortar el arnés de cables del conmutador.
Aplicar tres casquillos enchufables sobre el arnés de cables
del conmutador.
Cortar el tubo retráctil en tres partes iguales y colocar uno en
cada casquillo enchufable.
Conectar el arnés de cables en el conmutador
GN
RD/BN
GN/RD
Al conectar el conmutador según esta descripción está
en funcionamiento la bomba dosificadora (de serie) en la
posición 1.
– Posición 1 = Funcionamiento normal hasta 1500 m
– Posición 2 = Alturas de 1500 m – 2750 m
Si se conecta de otra manera en el conmutador, se
produce una alteración de asignaciones de la posición
del conmutador respecto a las bombas dosificadoras.
Fijar los arneses de cables tendidos nuevos con uniones en
puntos adecuados.
Conmutador con protección
Abertura de instalación
para el conmutador
con protección
1a
1
1b
