Collegamento elettrico

Il collegamento elettrico può essere eseguito solo nello stato
privo di tensione.
Posare i cavi di collegamento in modo che non sfreghino. In
caso di passaggio in pareti metalliche, ad esempio, utilizzare
anche isolatori passanti o paraspigoli per proteggere i cavi
dagli spigoli vivi. I cavi di collegamento non devono essere
fissati a parti metalliche della stufa, al tubo di scarico e ai tubi
dell'aria calda, né venire a contatto con essi.

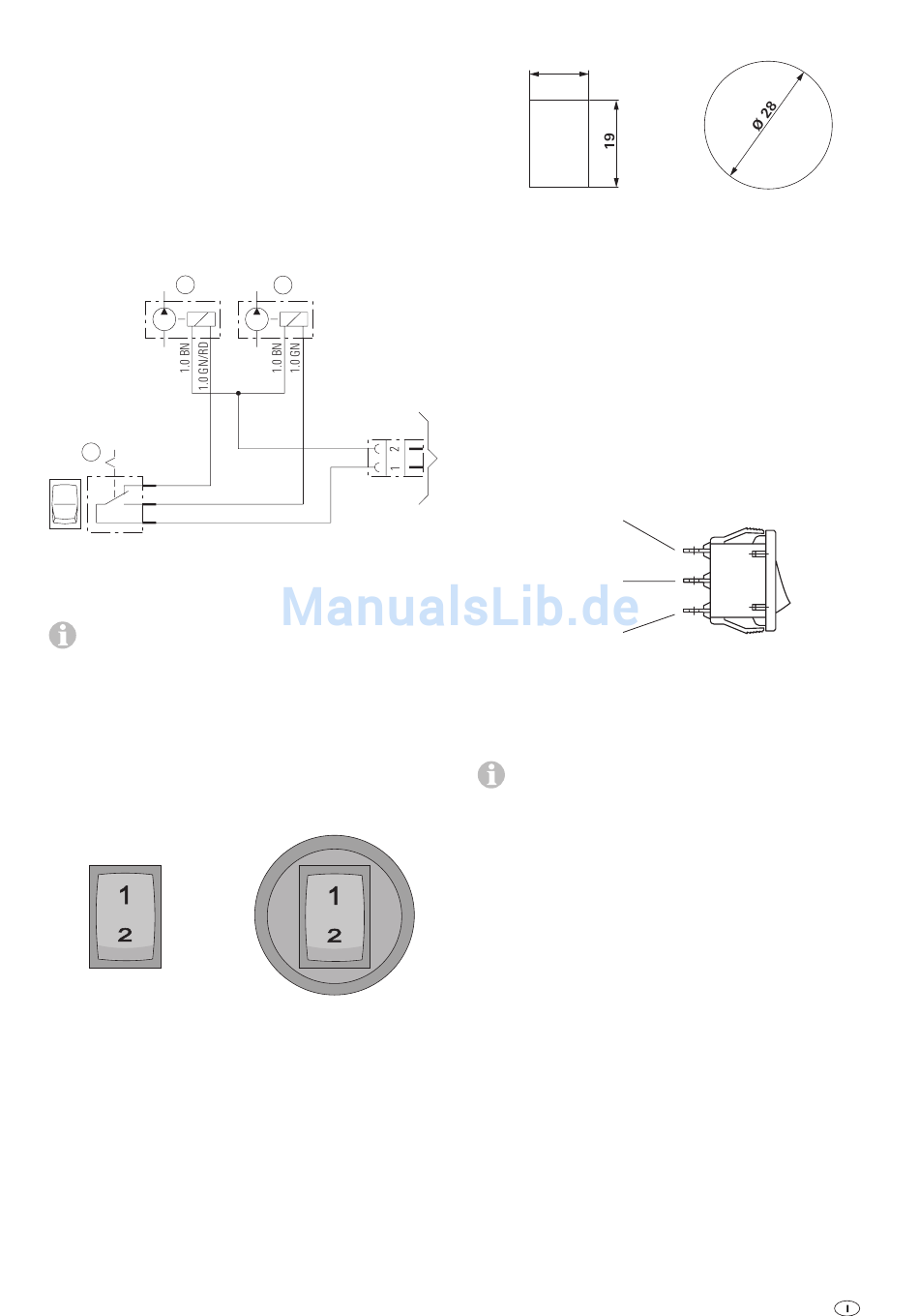

Collegare il fascio di cablaggio
Collegare il fascio di cablaggio secondo lo schema elettrico.
1
3
1b 1.0 GN/RD
1a 1.0 GN
1
2
1
1.0 RD/BN
1 = Pompa di dosaggio (serie)
2 = Pompa di dosaggio (in base all'altitudine)
3 = Commutatore
La successione della numerazione dei contatti sullo sche-
ma elettrico non corrispondono sempre alla
numerazione sul commutatore.
a) Collegare con il fascio di cablaggio della
pompa di dosaggio (serie).
BN = marrone
GN = verde
RD = rosso
Montaggio del commutatore
Commutatore senza apertura Commutatore con apertura
2
1.0 BN
a)
1.0 RD/BN
Posizionare il commutatore in un luogo adatto all'interno del
veicolo.
13
Apertura incorporata per il
commutatore senza apertura
Posare il fascio di cablaggio dal set altitudine, p. es. lungo
la conduttura del carburante, ed il fascio di cablaggio della
pompa di dosaggio (serie) all'interno del veicolo per il
posizionamento del commutatore.
Se necessario accorciare il fascio di cablaggio per il
commutatore.
Crimpare tre spine femmine sul fascio di cablaggio per il
commutatore.
Tagliare in tre parti uguali il tl tubo flessibile termorestrin-
gente e su ogni spina femmina applicare un tubo flessibile
termorestringente.
Collegare il fascio di cablaggio con il commutatore
GN
RD/BN
GN/RD
Secondo questa descrizione al collegamento del commutato-
re, la pompa di dosaggio (serie) in posizione 1 è in funzione.
– Posizione 1 = Funzionamento normale fino a 1500 m
– Posizione 2 = Altitudine da 1500 m fino a 2750 m
Un'altro collegamento al commutatore genera una modi-
fica dell'assegnazione della posizione di commutazione
delle pompe di dosaggio.
Fissare in posizioni idonee i nuovi fasci di cablaggio posati con
dei serratavi.
Apertura incorporata per il
commutatore con apertura
1a
1
1b
13
