Fastgørelse af doseringspumpe
Fastgør doseringspumpen (1)
på et velegnet sted på køretø-
jet med det vedlagte vinkelbe-
slag (2) og holderen (3).

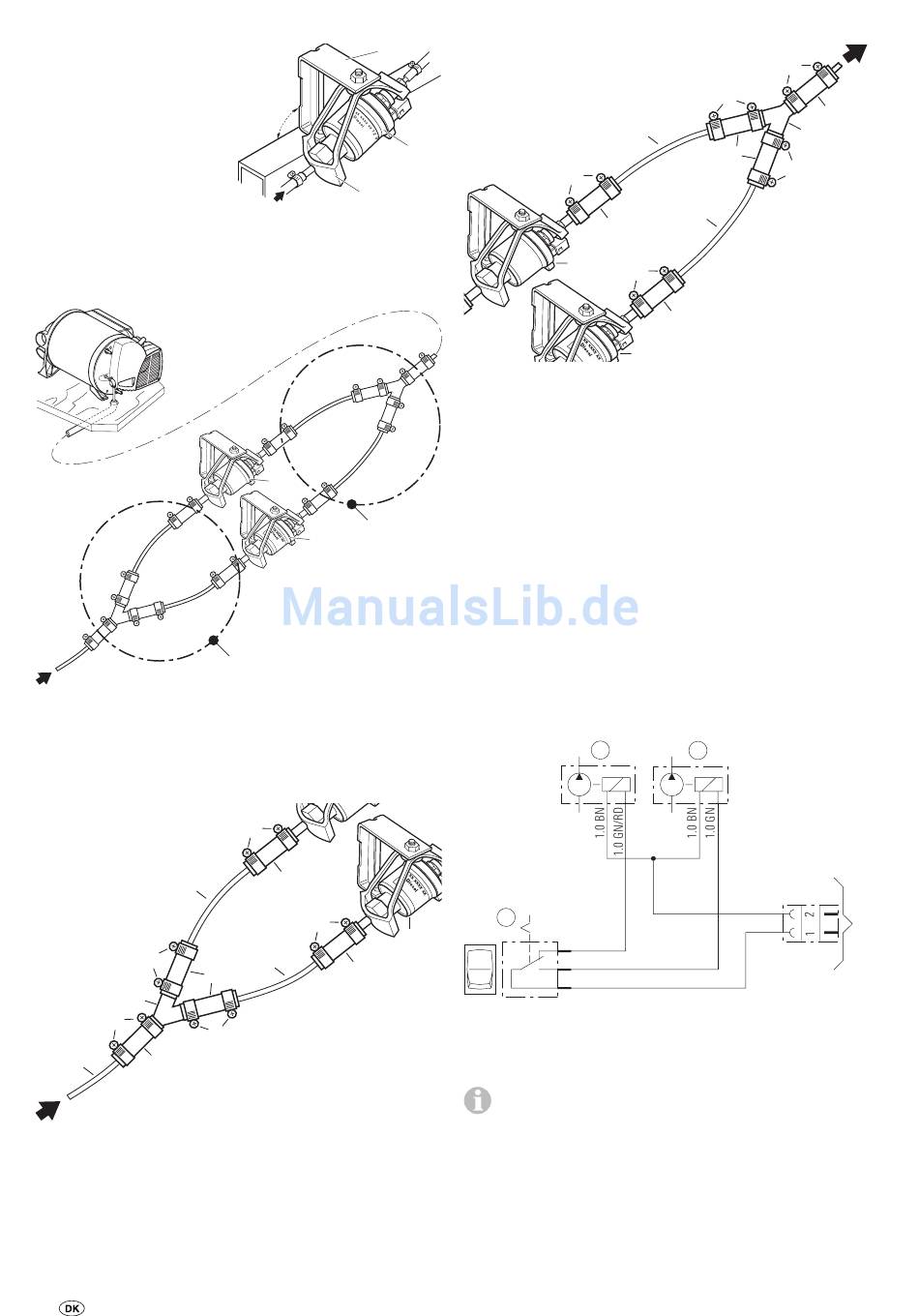

Montering af doseringspumpen i
brændstofsystemet
4 = Doseringspumpe (serie)
5 = Doseringspumpe (højdetilpasset, mærket med grøn
mærkat)
Detalje A – Sugeside
8
9
7
6
9
8 7
6 = Y-stykke Ø 5 mm
7 = Overgangsstykker 5 x 3,5 mm
8 = Brændstofledning Ø 4 x 1 mm
9 = Spændebånd Ø 10 mm
10 = Brændstofslange 3,5 x 3 mm (l = 40 mm)
18
2
90°
3
4
Detalje B
5
Trykside
Detalje A
Sugeside
9
10
9
8
7
9
Detalje B – Trykside
1
9
4
8 = Brændstofledning Ø 4 x 1 mm
9 = Spændebånd Ø 10 mm
10 = Brændstofslange 3,5 x 3 mm (l = 40 mm)
11 = Y-stykke Ø 4 mm

Elektrisk tilslutning

Den elektriske tilslutning må kun foregå i spændingsløs
tilstand.
Monter tilslutningsledningerne, så de ikke skurrer. Brug des-
uden gennemføringstyller eller beskyttelsesprofiler ved skarpe
kanter f.eks. ved gennemføring i metalvægge. Tilslutningsled-
ningerne må ikke hverken monteres på eller komme kontakt
med anlæggets metaloverflader, forbrændingsgasrøret eller
varmluftrør.
Tilslutning af ledningsnet
Tilslut ledningsnettet iht. kredsløbsplanen.
3
5
1b 1.0 GN/RD
1a 1.0 GN
1
2
1
1.0 RD/BN
1 = Doseringspumpe (serie)
2 = Doseringspumpe (højdetilpasset)
3 = Omskrifter
Rækkefølgen på kontaktnummereringen i kredsløbspla-
nen stemmer ikke nødvendigvis overens med nummere-
ringen på skiftekontakten.
a) Tilslut doseringspumpen (serie) med ledningsnettet.
BN = brun
GN = grøn
RD = rød
9
8
10
8
10
9
10
5
1
2
1.0 BN
1.0 RD/BN
9
10
11
9
a)
