UMG 801
Digitale Ausgänge 1-4
Digital Ouput 4
Digital Ouput 3
Digital Ouput 2
Digital Ouput 1

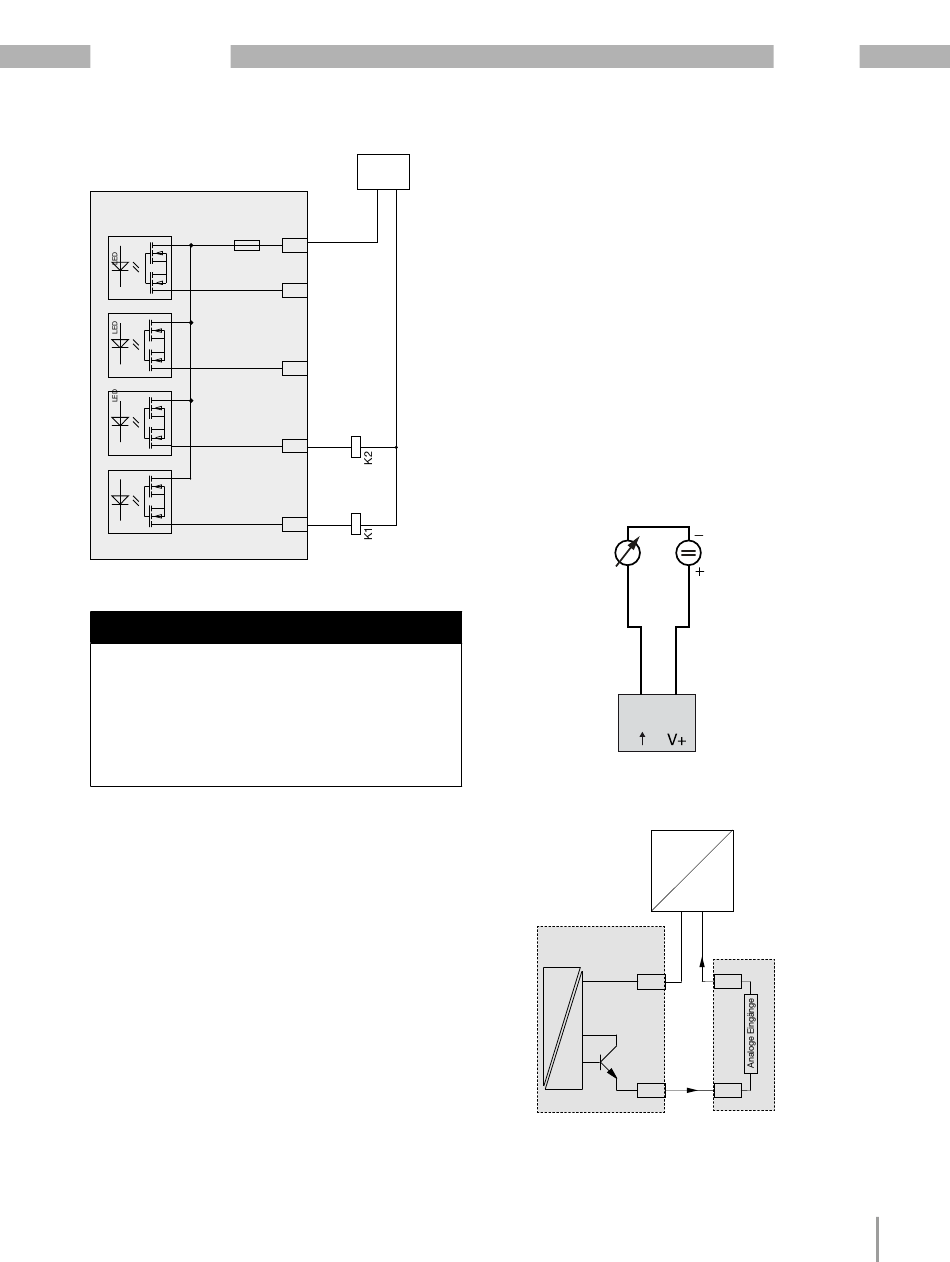

Anschlussbeispiel von zwei Relais an die digitalen Ausgänge
ACHTUNG
Übertragungsfehler und Sachbeschädigung durch
elektrische Störung.
Bei einer Leitungslänge von über 30 m besteht eine
erhöhte Wahrscheinlichkeit von Übertragungsfehlern
und Beschädigung des Geräts durch atmosphärische
Entladung!
Verwenden Sie für den Anschluss an die digitalen
Ein- und Ausgänge abgeschirmte Leitungen!
Externe
Hilfsspannung
24 V DC
+ -
22
23
24
DC
25
DC
26
9.6

Analoger Ausgang

Das Gerät besitzt einen passiven analogen Ausgang,
der einen Strom von 0 - 20 mA oder 4 - 20 mA aus-
geben kann. Für den Betrieb ist ein externes Netzteil
(24 V DC) erforderlich.
Die anschließbare Bürde darf einen Widerstand von
300 Ohm nicht überschreiten. Bei größeren Wider-
ständen beschränkt das Gerät den Ausgabebereich
des analogen Ausgangs auf 20 mA.
Der dem analogen Ausgang zugeordnete Mess-
wert, der Start-, Mittel- und Endwert sowie der
Ausgangsbereich 0 - 20 mA oder 4 - 20 mA konfigu-
rieren Sie einfach und übersichtlich in der Software
GridVis (Weitere Informationen zur Konfigura-
®
tion des analogen Ausgangs, siehe Kap. 13 auf
Seite 86).
15 16
Analog Output
Externe
230 V AC
Betriebsspannung
UMG 801
Analoger Ausgang
16
15
Anschlussbeispiel für den analogen Ausgang
UMG 801
24 V DC
+ -
+
