Janitza electronics GmbH
Vor dem Polstück 6
D-35633 Lahnau
Support Tel. +49 6441 9642-22
E-Mail: info@janitza.de
www.janitza.de

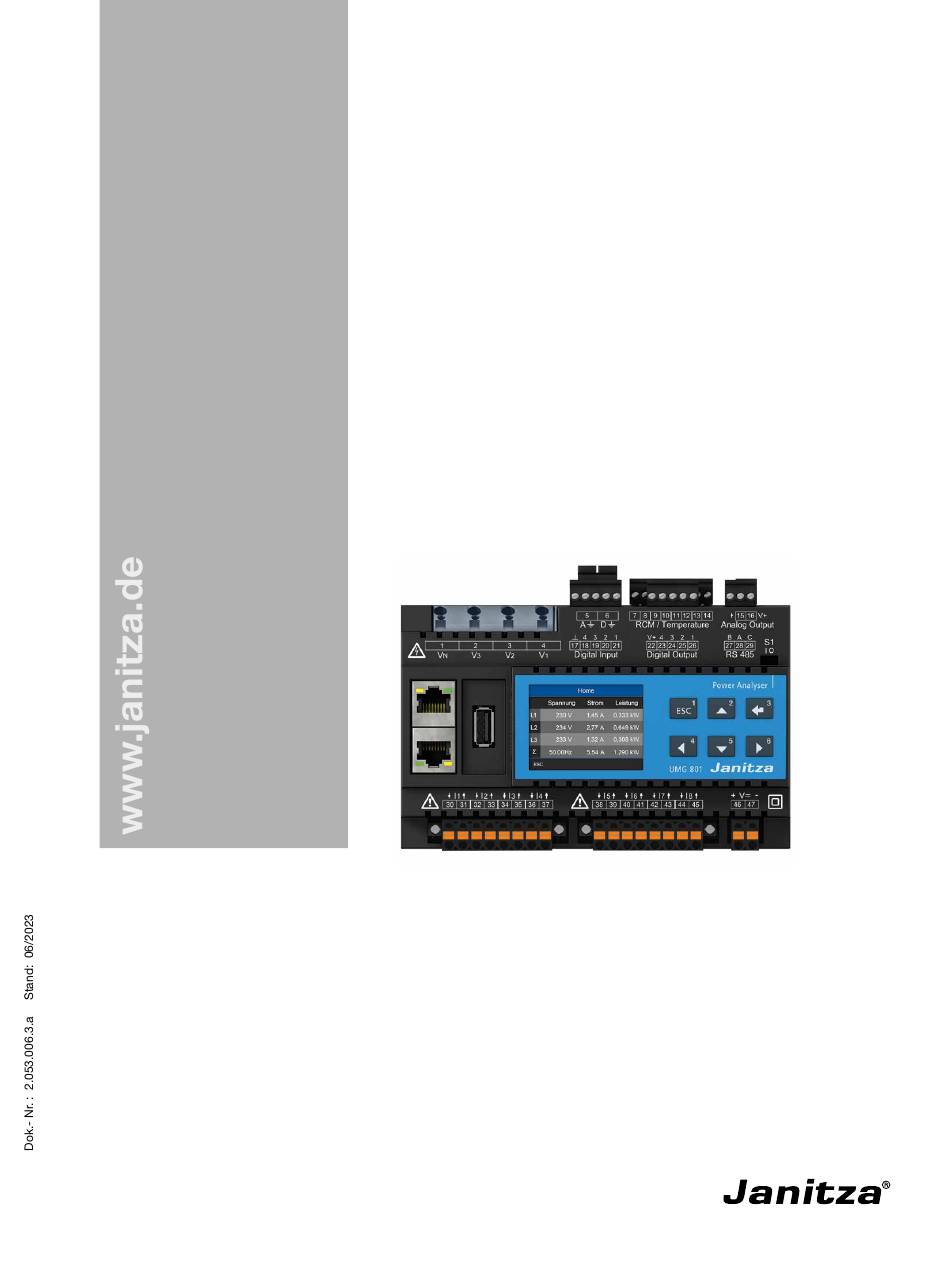

Modularer Power Analyser

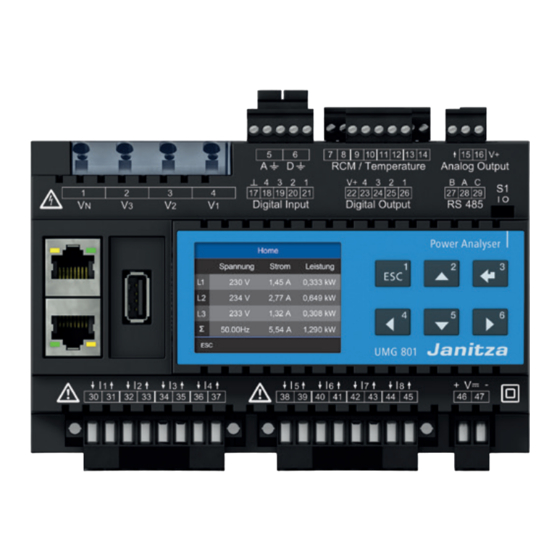

UMG 801
Benutzerhandbuch und technische Daten

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für janitza UMG 801

Inhaltszusammenfassung für janitza UMG 801

  • Seite 1 Modularer Power Analyser UMG 801 Benutzerhandbuch und technische Daten Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 E-Mail: info@janitza.de www.janitza.de...
  • Seite 2 UMG 801 www.janitza.de UMG 801 Modulares Multifunktionsmessgerät zur Erfassung von Energiemessgrößen Dok.-Nr.: 2.053.006.3.a Stand: 06/2023 Die deutsche Version ist die Originalausführung der Dokumentation...

  • Seite 3: Technische Änderungen Vorbehalten

    Informationsstand. Dennoch weisen wir darauf hin, dass die Aktualisierung dieses Dokuments nicht immer zeitgleich mit der technischen Weiterentwicklung unserer Produkte durchgeführt werden kann. Informationen und Spezifikationen können jederzeit geändert werden. Bitte informieren Sie sich über die aktuelle Version unter www.janitza.de.

  • Seite 4: Inhaltsverzeichnis

    UMG 801 www.janitza.de INHALTSVERZEICHNIS 1. Hinweise zum Gerät und Benutzerhandbuch Haftungsausschluss Urheberrechtsvermerk Technische Änderungen Über dieses Benutzerhandbuch Defektes Gerät/Entsorgung 2. Sicherheit Darstellung der Warn- und Sicherheitshinweise Gefahrenstufen Produktsicherheit Gefahren im Umgang mit dem Gerät Elektrotechnisch qualifiziertes Personal Gewährleistung bei Schäden Sicherheitshinweise zum Umgang mit Stromwandlern Sicherheitshinweise zum Umgang mit Messgeräten mit Differenzstrommessung...
  • Seite 5 UMG 801 4. Aufbau des Geräts Gerätefront und Display Seitenansichten Ansicht von unten Kennzeichnung des Geräts (Typenschild) 5. Montage Einbauort Busverbinder Hutschienenmontage des Geräts 6. Netzsysteme 7. Installation Nennspannungen Trennschalter Versorgungsspannung Spannungsmessung 7.4.1 Überspannung 7.4.2 Netzfrequenz 7.4.3 Anschlussvarianten Spannungsmessung Strommessung 7.5.1...
  • Seite 6 UMG 801 www.janitza.de Differenzstrommessung - Grenzwertberechnung 7.8.1 Statische Grenzwertberechnung 7.8.2 Dynamische Grenzwertberechnung 7.8.3 Schrittweise Grenzwertberechnung 7.8.4 Beispiel: Differenzstrom-Grenzwert-Überschreitung 7.8.5 Kabelbrucherkennung (Ausfallüberwachung) RCM für die Multifunktionskanäle aktivieren. Temperaturmessung 8. Kommunikation über die Ethernet-Schnittstellen Funktionen der Ethernet-Schnittstellen Anschlussoption „Switched mode“ Anschlussoption „Dedicated mode“...
  • Seite 7 UMG 801 11. Konfiguration 11.1 Das Fenster Konfiguration 11.2 Ethernet (TCP/IP) konfigurieren 11.2.1 Kommunikation über TCP/IP 11.2.2 Kommunikation über OPC UA 11.3 Feldbus konfigurieren (RS485-Schnittstelle) 11.3.1 Einstellungen zur Kommunikation 11.4 Stromwandler konfigurieren 11.5 Spannungswandler konfigurieren 11.6 Temperatur-Messung konfigurieren 11.6.1 Temperatursensor-Typen 11.6.2...
  • Seite 8 UMG 801 www.janitza.de 12. Digitale Ein- und Ausgänge 12.1 4 digitale Eingänge 12.2 4 digitale Ausgänge 13. Analoger Ausgang 14. Inbetriebnahme 14.1 Versorgungsspannung 14.2 Messspannung 14.3 Messstrom 14.4 Frequenzmessung 14.5 Drehfeldrichtung 14.6 Grundlagen Zeigerdiagramm 14.7 Kontrolle der Spannungs- und Stromeingänge mittels Zeigerdiagramm 14.8...
  • Seite 9 UMG 801 17. Demontage 18. Messgeräte-Homepage 18.1 Startseite „Home“ 18.1.1 Login 18.1.2 Passwort ändern 18.2 Menüleisteneintrag „Messwerte“ 18.2.1 Details 18.2.2 Ereignisse und Transienten 18.3 Menüleisteneintrag „Einstellungen“ 18.3.1 Firmware-Update 18.3.2 Whitelist (Modbus port 502) 18.4 Menüleisteneintrag „Informationen“ 18.4.1 Geräte-Informationen 18.4.2 Modbus-Adressenliste 18.4.3...
  • Seite 10 UMG 801 www.janitza.de 21. Technische Spezifikationen 21.1 Technische Daten 21.2 Kenngrößen von Funktionen 21.3 Parameter- und Modbus-Adressenliste 21.4 Information zum Speichern von Messwerten und Konfigurationsdaten 22. Maßbilder 22.1 Basisgerät UMG 801 22.2 Busverbinder...
  • Seite 11 UMG 801...

  • Seite 12: Hinweise Zum Gerät Und Benutzerhandbuch

    · den Beileger „Sicherheitshinweise“. · ggf. die Nutzungsinformationen der integrierten Urheberrechtsvermerk Module und Komponenten Ihrer Messgeräte- und Modul-Topologie (z. B. Stromwandler). © 2023 - Janitza electronics GmbH - Lahnau. Alle Rechte vorbehalten. Ferner besitzt die Software GridVis eine „Online- ® Hilfe“..

  • Seite 13: Defektes Gerät/Entsorgung

    · Berücksichtigen Sie hierbei die Transportbedingun- gen. INFORMATION Defekte oder beschädigte Geräte, Module oder Komponenten senden Sie bitte zurück an die Janitza electronics GmbH unter Berücksichtigung der Ver- sandvorschriften für Luftfracht und Straße (komplett mit Zubehör). Beachten Sie gesonderte Bestimmungen für Geräte mit verbauten Batterien oder Akkus! Versuchen Sie nicht, das Gerät (das Modul, die Kom-...

  • Seite 14: Sicherheit

    UMG 801 www.janitza.de Sicherheit Das Kapitel Sicherheit enthält Hinweise, die Sie zu Produktsicherheit Ihrer persönlichen Sicherheit und zur Vermeidung Die Geräte, Komponenten und Module entsprechen von Sachschäden beachten müssen. dem Stand der Technik und den anerkannten sicher- heitstechnischen Regeln, trotzdem können Gefahren Darstellung der Warn- und Sicherheitshin- entstehen.

  • Seite 15: Gefahren Im Umgang Mit Dem Gerät

    Verletzungen bis hin zum Tod oder zu Einzeldrähten mit Aderendhülsen versehen! Sachschäden führen! · Gefährliche Spannungen können in allen mit · Janitza-Messgeräte, -Module oder -Komponen- der Spannungsversorgung verbundenen Schal- ten nicht für kritische Schalt-, Steuerungs- oder tungsteilen anstehen.

  • Seite 16: Elektrotechnisch Qualifiziertes Personal

    Geräts und dessen Komponenten, das über die angegebenen mechanischen, elektrischen oder zwischen Primärkreis und Messkreis. Verwenden Sie anderweitigen Betriebsgrenzen hinausgeht, kann zu für Janitza-Messgeräte, -Module und -Komponenten Sachschaden oder Verletzungen bis hin zum Tod ausschließlich „Messwandler für Messzwecke“, führen.

  • Seite 17: Sicherheitshinweise Zum Umgang Mit Messgeräten Mit Differenzstrommessung

    Die im Gerät verwendete Batterie kann bei unsachge- leitungen vor dem Berühren abkühlen lassen! mäßem Gebrauch zu Brand oder Verätzungen führen. · Die Batterie nur durch gleiche oder von Janitza VORSICHT empfohlene Typen ersetzen! · Beim Einbau der Batterie die Polarität beach- Verletzungsgefahr oder Beschädigung des Ba-...

  • Seite 18: Produktbeschreibung

    UMG 801 www.janitza.de Produktbeschreibung Gerätebeschreibung VORSICHT Fehlfunktion und Beschädigung des Geräts oder Verletzungsgefahr durch unsachgemäßen An- schluss. Unsachgemäß angeschlossene Geräte können fehler- hafte Messwerte liefern, das Gerät beschädigen oder eine Verletzungsgefahr für Personen bedeuten. Beachten Sie: · Das Messspannungen und Messströme aus dem gleichen Netz stammen.

  • Seite 19: Eingangskontrolle

    UMG 801 Eingangskontrolle ACHTUNG Der einwandfreie und sichere Betrieb dieses Mess- Unsachgemäßer Umgang kann das Messgerät geräts (mit Modulen und Komponenten) setzt (ggf. auch Module und Komponenten) beschädi- sachgemäßen Transport, sachgerechte Lagerung, gen und zu Sachschaden führen! Die Kontakte von JanBus-Schnittstellen können ver- Aufstellung und Montage, Bedienung und Instand- biegen oder abbrechen und die Schnittstelle zerstören.

  • Seite 20: Leistungsmerkmale

    UMG 801 www.janitza.de Leistungsmerkmale EU-/UKCA-Konformitätserklärung Die von der Janitza electronics GmbH angewende- Allgemeines ten Gesetze, Normen und Richtlinien für die Geräte · Hutschienenmessgerät mit den Abmessungen entnehmen Sie den EU-/UKCA-Konformitätserklä- B: 144 mm x H: 90 mm x T: 76 mm. rungen auf www.janitza.de. Die EU-/UKCA-Konfor- · Montage auf Hutschiene 35 mm (Typen siehe Kap.

  • Seite 21: Lieferumfang

    Busverbinder für Modul-Anschluss an 52.31.205 13.09.227 USB-Abdeckung das UMG 801 (Basisgerät) Modul 800-CT8-A 33.03.376 Installationsanleitung DE/EN 52.31.230 (Strommessmodul für das UMG 801 ab FW-Version 1.5.0) 33.03.342 Beileger „Sicherheitshinweise“ Modul 800-CT8-LP 52.31.234 (Low-Power-Strommessmodul) 10.01.953 Endwinkel Set Modul 800-CON 52.31.210 (2er-Set - Übergabemodule) 08.01.505...

  • Seite 22: Messverfahren

    · Webserver mit Messgeräte-Homepage zur Analyse und Konfiguration der wesentlichen Messgeräte- 3.10 Messwandler Parameter (Näheres siehe Kap. „18. Messgeräte- Homepage“ auf S. 114). Verwenden Sie für Janitza-Messgeräte, -Module und · Die Netzanalyse- und Programmiersoftware -Komponenten ausschließlich Stromwandler für GridVis zur Programmierung und Analyse von ®...

  • Seite 23: Webserver Mit Messgeräte-Homepage

    · 2x Ethernet TCP/IP mit autonomer Netzwerkkom- munikation. 3.13 Netzanalysesoftware GridVis ® · Feldbus. Mit der auf www.janitza.de erhältlichen Netzanalyse- · Stromwandler/LP-Stromwandler (Info siehe Seite software GridVis konfigurieren Sie Ihr Messgerät 16) - Primär / Sekundär. ® und lesen Daten zur Analyse aus. Hierfür verbinden ·...

  • Seite 24: Messwerte (Mit Spannungskomponente)

    UMG 801 www.janitza.de 3.14.3 Messwerte (mit Spannungskomponente) Gerät-/System- Kanal Min.-Wert Max.-Wert Mittelwert Messwerte bezogen bezogen (mit Spannungskomponente) ü ü ü Frequenz ü Drehfeld-Richtung U System ü ü ü Messung von Mit-, Gegen-, Nullsystem ü ü ü Unsymmetrie in % ü...
  • Seite 25 UMG 801 Gerät-/System- Kanal Min.-Wert Max.-Wert Mittelwert Messwerte bezogen bezogen (mit Stromkomponente) ü ü ü Leistungsfaktor PF ü ü ü Grundschw.-Leistungsfaktor PF1 / Cos(Phi) ü ü Verzerrungsfaktor I ü ü Leistungsbez. Verzerrungsfaktor I Crest-Faktor I Crest Harmonische I ü Drehfeld-Richtung I System ü...

  • Seite 26: Aufbau Des Geräts

    UMG 801 www.janitza.de Aufbau des Geräts Gerätefront und Display untere Anschlussreihe obere Anschlussreihe Abb.: Gerätefront mit Display Abb.: Gerätefront mit Display - 3D...

  • Seite 27: Funktion/Bezeichnung

    UMG 801 Pos. Funktion/Bezeichnung Anschluss Versorgungsspannung. Strommesseingänge I5 bis I8 für · Messung eines zusätzlichen Systems (L1, L2, L3, N). · Einzelkanalmessungen. Strommesseingänge I1 bis I4 für · Messung eines Systems (L1, L2, L3, N). · Einzelkanalmessungen. Symbol „Gefahrenzeichen“ - Allgemeines Warnsymbol.

  • Seite 28: Seitenansichten

    UMG 801 www.janitza.de Seitenansichten Ansicht von unten Bodenriegel JanBus-Schnittstelle (Busverbinder-Anschluss, Modul-Verbindung) Bodenriegel INFORMATION Bei Auslieferung des Geräts stecken die Busverbin- der bereits in der JanBus-Schnittstelle!

  • Seite 29: Kennzeichnung Des Geräts (Typenschild)

    35633 Lahnau / Germany UMG 801 • 5231XXX 4700/0001 Aux: 24V , 4W MAC: 00:0e:6b:0e:00:01 Made in Germany • www.janitza.com Janitza electronics GmbH Vor dem Polstück 6 Pos. Bezeichnung Beschreibung 35633 Lahnau / Germany MAC-Adresse Eindeutige Kennzeichnung des Geräts in einem Rechner-Netzwerk.

  • Seite 30: Montage

    ACHTUNG Sachschaden durch unsachgemäßen Umgang oder Nichtbeachtung der Montagehinweise! Falsche Montage des UMG 801 kann die Kontakte des Busverbinders (JanBus-Schnittstelle) zerstören! · Verwenden Sie zur Montage des Messgeräts geeignete Hutschienen nach DIN EN 60715! Geeignete Hutschienen-Typen siehe Kap. „21.

  • Seite 31: Busverbinder

    Kontakte für den Einschub Geräte- und Busverbinder-Rückseite in die Geräterückseite Buchsen für den Einschub eines Moduls Abb.: Busverbinder des UMG 801 (Lieferumfang) Hutschienenmontage des Geräts Abb. 3 - Montage des Busverbinders: Geräte-Rückseite mit montiertem Busverbinder Bei der Hutschienenmontage des UMG 801 ge- hen Sie wie folgt vor: 2.
  • Seite 32 Abb. 5: Gerät auf Hutschiene nach DIN EN 60715 (Frontansicht) 4. Prüfen Sie den Sitz Ihres Messgeräts und mon- Das UMG 801 eignet sich für den Anschluss von tieren Sie Endwinkel. Montieren Sie ebenfalls bis zu 10 Modulen über die Busverbinder (JanBus- Endwinkel an alle Enden von Messgeräte- und...

  • Seite 33: Netzsysteme

    UMG 801 Netzsysteme Geeignete Netzsysteme und Maximale Nennspan- nungen nach DIN EN 61010-1/A1: Dreiphasen-Vierleitersysteme Dreiphasen-Dreileitersysteme mit geerdetem Neutralleiter mit geerdeter Phase : 480 V  / 830 V 830 V : 347 V  / 600 V 600 V Dreiphasen-Vierleitersysteme Einsatzbereich des Messgeräts: mit nicht geerdetem Neutralleiter (IT-Netze) ·...

  • Seite 34: Installation

    Schutzanwendungen (Schutzrelais)! Es ist Netzes nach UL unzulässig, Messwerte oder Messgeräteausgänge 400 V / 690 V für kritische Anwendungen zu verwenden! · Verwenden Sie für Janitza-Messgeräte und des- 417 V / 720 V sen Komponenten ausschließlich „Messwandler für Messzwecke“, die sich für das Energie-Moni- Maximale Nennspannung des toring Ihrer Anlage eignen.

  • Seite 35: Trennschalter

    UMG 801 Trennschalter INFORMATION Sehen Sie bei der Gebäude-Installation einen ge- Die Sicherung ist ein Leitungsschutz - kein Geräte- eigneten Trennschalter für die Versorgungsspannung schutz! vor, um Ihre Anlage und damit Ihr Gerät strom- und spannungsfrei zu schalten. ACHTUNG · Installieren Sie den Trennschalter Ihrer Anlage oder Ihres Geräts für den Benutzer leicht erreichbar.

  • Seite 36: Spannungsmessung

    UMG 801 www.janitza.de Spannungsmessung INFORMATION Das Gerät hat 4 Spannungsmesseingänge und eig- Alternativ zur Sicherung und Trennvorrichtung können net sich für verschiedene Anschlussvarianten. Sie einen Leitungsschutzschalter verwenden. WARNUNG INFORMATION Verletzungsgefahr oder Beschädigung des Geräts Die Funktionserdung ist ein funktioneller Teil und für durch elektrische Spannung und unsachgemäßen...

  • Seite 37: Anschlussvarianten Spannungsmessung

    UMG 801 7.4.3 Anschlussvarianten Spannungsmessung Dreiphasen-Vierleitersystem Dreiphasen-Dreileitersystem Dreiphasen-Vierleitersystem ohne Spannungswandler Dreiphasen-Dreileitersystem mit Spannungswandler Dreiphasen-Vierleitersystem Dreiphasen-Dreileitersystem Dreiphasen-Vierleitersystem mit Spannungswandler Dreiphasen-Dreileitersystem (unsymmetrische Belastung) Dreiphasen-Vierleitersystem INFORMATION · Bei einer Messbereichsüberschreitung erscheint eine Warnmeldung in der Messgeräteanzeige (siehe Kap. „20.1 Messbereichsüberschreitung“ auf Seite 126).

  • Seite 38: Strommessung

    UMG 801 www.janitza.de Strommessung WARNUNG Das Gerät Verletzungsgefahr durch große Ströme und hohe · misst Strom ausschließlich über Stromwandler. elektrische Spannungen! · erlaubt den Anschluss von Stromwandlern mit Schwere Körperverletzungen oder Tod können erfolgen, durch: einem Wandlerverhältnis ../1 A und../5 A für die ·...

  • Seite 39: Anschlussvarianten Strommessung

    UMG 801 7.5.1 Anschlussvarianten Strommessung Strommessung I1 bis I4 und I5 bis I8 Dreiphasen-Vierleitersystem Dreiphasen-Dreileitersystem 35 36 Strommessung über 3 Stromwandler Strommessung über 2 Stromwandler (Aron-Schaltung) Dreiphasen-Vierleitersystem Dreiphasen-Dreileitersystem Strommessung über 2 Stromwandler in Systemen mit glei- Strommessung über 3 Stromwandler cher Belastung.

  • Seite 40: Summenstrommessung

    UMG 801 www.janitza.de 7.5.2 Summenstrommessung Multifunktionskanäle Die Multifunktionskanäle 1 bis 4 (Klemmenpaare 7/8, Stellen Sie für eine Summenstrommessung über 9/10, 11/12 und 13/14) dienen optional als Anschlüsse zwei Stromwandler zunächst deren Gesamtüberset- für folgende Messungen: zungsverhältnis am Gerät ein (Einstellen der Strom- 1.

  • Seite 41: Differenzstrommessung (Rcm)

    UMG 801 Differenzstrommessung (RCM) ACHTUNG Das Messgerät eignet sich als Differenzstrom- Über- Fehlerhafte Querströme, falsche Messungen, bis wachungsgerät (RCM - Residual Current Monitoring) hin zur Beschädigung des Geräts und/oder Ihrer zur Überwachung von Wechselströmen, pulsieren- Anlage durch fehlende galvanische Trennungen! Eine fehlende galvanische Trennung von aktiven den Gleichströmen und Gleichströmen.

  • Seite 42: Stromrichtung Der Differenzstromwandler

    UMG 801 www.janitza.de 7.7.1 Stromrichtung der Differenzstromwand- 7.7.2 Beispiel Differenzstromwandler Angeschlossene Betriebsmittel müssen eine ver- Bei einer Differenzstrommessung mit Stromwandlern stärkte oder doppelte Isolierung zu Netzstromkreisen im AC-Betrieb an den Messeingängen, unterscheidet aufweisen! das Gerät nicht zwischen den Stromrichtungen. Ein...

  • Seite 43: Anschlussbeispiele - Differenzstrommessung

    UMG 801 7.7.4 Anschlussbeispiele - Differenzstrom- VORSICHT messung Verletzungsgefahr oder Beschädigung des Mess- z. B. z. B. geräts/Ihrer Anlage durch Kurzschluss! Differenzstromwandler Differenzstromwandler Zu geringe Isolierung der Betriebsmittel am Differenz- CT-AC-RCM CT-AC/DC Typ B+ strom-Messeingang gegenüber den Netzstromkrei- sen kann zu berührungsgefährlichen Spannungen am Messeingang oder zur Beschädigung Ihres Geräts/...

  • Seite 44: Anschlussbeispiel - Differenzstromüberwachung

    UMG 801 www.janitza.de 7.7.5 Anschlussbeispiel - Differenzstromüberwachung N V3 V2 30 31 32 33 34 35 36 37 9 10 UMG 801 Abb. Anschlussbeispiel UMG 801 mit Differenzstromüberwachung über 2 Multifunktionskanäle (7/8, 9/10) als Messeingänge für die Differenz- ströme. VORSICHT Verletzungsgefahr oder Beschädigung des Mess- geräts/Ihrer Anlage durch Kurzschluss!

  • Seite 45: Differenzstrommessung - Grenzwertberechnung

    Strommessmodule angewendet und in der Software GridVis konfiguriert werden. ® Prozentualer Wert des Diffe- renzstrom-Grenzwertes Die Differenzstrommessung des UMG 801 und der Beispiel-Graph Strommessmodule besitzt 3 Arten der Grenzwertbe- Der folgende Beispiel-Graph erklärt die Differenz- rechnung: strommessung mit statischer Grenzwertberechnung: · Differenzstrom-Grenzwert: 300 mA.

  • Seite 46: Dynamische Grenzwertberechnung

    UMG 801 www.janitza.de 7.8.2 Dynamische Grenzwertberechnung Beispiel-Graph Der Beispiel-Graph zum dynamischen Grenzwert Benötigte Parameter: zeigt den Zusammenhang zwischen Differenzstrom- · Minimale Überschreitungszeit des Differenzstrom- grenzwert und dem Referenzwert (z. B. „Leistung“) Grenzwerts (RCM-Alarm). mit folgenden Einstellungen: · Warnlevel (%- Wert, Warnung vor Erreichen des ·...

  • Seite 47: Schrittweise Grenzwertberechnung

    UMG 801 7.8.3 Schrittweise Grenzwertberechnung Beispiel-Graph Der Beispiel-Graph zeigt die stufenweise Erhöhung Benötigte Parameter: der Differenzstrom-Grenzwerte in Abhängigkeit des · Referenzwert (z. B. Leistung in kW). Referenzwerts „Leistung“ (des Systems) mit folgen- · Minimale Überschreitungszeit des Differenz- den Leistungsstufen (Schritte): strom-Grenzwerts (RCM-Alarm).

  • Seite 48: Beispiel: Differenzstrom-Grenzwert-Überschreitung

    UMG 801 www.janitza.de 7.8.4 Beispiel: Differenzstrom-Grenzwert- Die nebenstehenden Graphen erklären die 3 Ereig- Überschreitung nisse Warngrenzwert-Überschreitung, Differenz- strom-Grenzwert-Überschreitung und das Alarm- Z 1 Z 2 Flag mit den Zuständen: Differenzstrom- · Warngrenzwert-Überschreitung am Zeitpunkt Z Grenzwert Warn-Flag (=1). Warngrenzwert · Differenzstromgrenzwert-Überschreitung am Zeit- punkt Z : Überstrom-Flag (=1).

  • Seite 49: Kabelbrucherkennung (Ausfallüberwachung) Rcm Für Die Multifunktionskanäle Aktivieren

    UMG 801 7.8.5 Kabelbrucherkennung (Ausfallüberwa- chung) RCM für die Multifunktionskanä- le aktivieren. Das Gerät besitzt über die Software GridVis ® OPC-UA die Funktion „Kabelbrucherkennung“ (Aus- fallüberwachung) . Dabei kontrolliert das Gerät die Verbindungen zu den Differenzstromwandlern an den Messeingängen (Multifunktionskanälen).

  • Seite 50: Temperaturmessung

    UMG 801 www.janitza.de Beispiel Temperatursensor: Temperaturmessung Ein Temperatursensor soll in der Nähe von uniso- Wie schon im Kap. „7.6 Multifunktionskanäle“ auf lierten Netzleitungen in einem 300 V CAT III Netz S. 40 beschrieben, dienen die Klemmenpaare 7/8, messen. 9/10, 11/12 und 13/14 optional als Anschlüsse für eine Temperaturmessung.
  • Seite 51 UMG 801...

  • Seite 52: Kommunikation Über Die Ethernet-Schnittstellen

    Beachten Sie zur Konfiguration der IP-Adressen am rator über die korrekten Netzwerkeinstellungen für Messgerät das Kap. „11.2 Ethernet (TCP/IP) konfigu- Ihr Gerät. rieren“ auf S. 66. Patch-Kabel Ethernet A Ethernet B Empfehlung: Verwenden Sie mindestens CAT5-Kabel! Patch-Kabel Abb.: UMG 801 mit den Ethernet-Schnittstellen A und B...

  • Seite 53: Anschlussoption „Switched Mode

    UMG 801 Ethernet B Switched mode: Ethernetschnittstelle B des UMG 801 zum Anschluss eines Ether- net-Geräts. Das Messgerät erlaubt auch die umgekehrte Nutzung der Ethernetschnittstellen (A für das Ethernet-Gerät und B für eine IP-Adresse aus einem Netzwerk). Anschlussoption „Dedicated mode“...

  • Seite 54: Pc-Verbindungen Und Weitere Schnittstellen

    ® Switch/ OPC UA- Router Client Ethernet (Modbus TCP) Ethernet RS485 (Modbus RTU) (Modbus TCP) z. B. UMG 801 UMG 96-S2 UMG 103 als Gateway Server 1 Server 2 (Client-Gerät) 3. PC-Direktverbindung zum Gerät. PC und Gerät benötigen eine feste IP-Adresse. UMG 801 PC mit GridVis ®...
  • Seite 55 UMG 801...

  • Seite 56: Rs485-Schnittstelle (Serielle Schnittstelle)

    Die RS485-Schnittstelle ist bei diesem Gerät als · Das Gerät enthält einen integrierten Abschlusswider- 3-poliger Steckkontakt ausgeführt und kommuniziert stand (Schalter S1). Für ein UMG 801 am Anfang über das Modbus-RTU-Protokoll. oder Ende eines Bussegments, terminieren Sie das Gerät über den Schalter S1 - S1 auf Schalterstellung Anschlussvermögen der Klemmen siehe Kap.

  • Seite 57: Abschirmung

    Kabel und Ende Ihrer Bussegmente mit Abschlusswiderständen beachten Sie bei der Abschirmung folgendes: (Schalter S1 des UMG 801 = „I“ oder mit Abschluss- · Erden Sie die Schirme aller Kabel, die in den widerstand 120 Ω/0,25 W - siehe Kap.„9.2.3 Bus- Schaltschrank führen, am Schrankeintritt.

  • Seite 58: Bus-Struktur (Bussegment)

    Geräte - die die Anforderungen verarbeiten und eine entsprechende Antwort (oder Fehlermeldung) zurückgeben. JanBus-Schnittstelle Die JanBus-Schnittstelle · ist eine herstellergebundene (proprietäre) Schnitt- stelle, die der Verbindung des UMG 801 mit Modu- len dient (z. B. Strommessmodulen oder digitalen Eingangsmodulen). · befindet sich auf der Rückseite des Messgeräts und versorgt angeschlossene Module mit Spannung.

  • Seite 59: Digitale Eingänge

    UMG 801 Digitale Eingänge Externe Hilfsspannung 24V DC Das Gerät besitzt 4 digitale Eingänge. UMG 801 Das Gerät erkennt ein Eingangssignal am digitalen Digitale Eingänge 1-4 Eingang, wenn · eine Spannung von mindestens 18 V und maximal 2k21 28 V DC (typisch bei 4 mA) anliegt.

  • Seite 60: Digitale Ausgänge

    UMG 801 www.janitza.de S0 - Impulseingang Digitale Ausgänge Das Gerät besitzt 4 digitale Ausgänge, die Jeder digitale Eingang ist für den Anschluss eines · über Optokoppler galvanisch von der Auswerte- S0-Impulsgebers nach DIN EN 62053-31 ausgelegt. elektronik getrennt sind. Sie benötigen eine externe Hilfsspannung mit einer ·...

  • Seite 61: Analoger Ausgang

    Externe Hilfsspannung 24 V DC Das Gerät besitzt einen passiven analogen Ausgang, UMG 801 der einen Strom von 0 - 20 mA oder 4 - 20 mA aus- Digitale Ausgänge 1-4 geben kann. Für den Betrieb ist ein externes Netzteil (24 V DC) erforderlich.

  • Seite 62: Bedienung Und Tastenfunktionen

    0,649 kW 233 V 1,32 A 0,308 kW Σ 50.00Hz 5,54 A 1,290 kW Abb. Messwert-Anzeige UMG 801 “Home“ und Funktionstasten. Abb. Messwert-Anzeige „Home“ 10.2 Funktionstasten Taste Funktion 10.4 Menü · Menü anzeigen. Durch Betätigen der Taste 1 ESC erscheint das Menü...

  • Seite 63: Pin (Passwort)

    UMG 801 10.5 PIN (Passwort) Die „Konfiguration“ des Gerätes erfordert die Ein- gabe einer PIN (Passwort). Standardeinstellung (Werkseinstellung) der Geräte-PIN: 00000000 Die „PIN“ dient dem Schutz vor unerlaubtem Zugriff oder vor versehentlichem Ändern der Konfigurations- daten. Die PIN-Konfiguration erreichen Sie unter Menü...

  • Seite 64: Übersicht Menüanzeigen

    UMG 801 www.janitza.de 10.6 Übersicht Menüanzeigen Energie Wirkenergie Menü Basisgerät 1-4 Home (Startbildschirm UMG 801, Basisgerät 5-8 1. Messwertanzeige) Blindenergie Basisgerät 1-4 Zeigerdiagramm Basisgerät 5-8 Basisgerät 1-4 Scheinenergie Basisgerät 5-8 Basisgerät 1-4 Spannung Basisgerät 5-8 Schleppzeiger Basisgerät 1-4 THD U Basisgerät 5-8 Strom Multifunktionskanäle...

  • Seite 65: Systeminformationen

    UMG 801 Konfiguration System-Informationen Ethernet Konfig. A Basisgerät IP-Einst. Seriennummer IP-Adresse Netzmaske IP-Adresse Gateway Datum Ethernet Konfig. B HW-Version IP-Einst. SW-Version IP-Adresse SW-Build Netzmaske Modul 1 Gateway Feldbus Modul x Geräteadresse Menü-Eintrag wählen: Baudrate · Betätigen Sie Taste 1 ESC.

  • Seite 66: Konfiguration

    UMG 801 www.janitza.de 11. Konfiguration 11.1 Das Fenster Konfiguration 11.2 Ethernet (TCP/IP) konfigurieren Das Menü Konfiguration des Geräts enthält alle INFORMATION Parameter in denen Sie Einstellungen vornehmen. · Informieren Sie sich bei Ihrem Netzwerkadmi- Zur Konfiguration benötigt das Gerät die nistrator zu den Ethernet-Netzwerkeinstellun- Versorgungsspannung.

  • Seite 67: Kommunikation Über Tcp/Ip

    UMG 801 11.2.1 Kommunikation über TCP/IP · Die Konfiguration der Netzmaske und des Gate- ways erfordern die gleiche Vorgehensweise. Für Ethernet Konfig. A und Ethernet Konfig. B gilt: · Nach Beendigung der Eingaben betätigen Sie die Das Gerät verfügt über 2 Arten der Adressvergabe Taste 1 ESC, um zurück in das Fenster Menü...

  • Seite 68: Feldbus Konfigurieren (Rs485-Schnittstelle)

    UMG 801 www.janitza.de 11.3 Feldbus konfigurieren (RS485-Schnittstelle) 11.3.1 Einstellungen zur Kommunikation Nach einer Netzwiederkehr startet das Gerät mit der · Geräte-Adresse: Standardanzeige Home. Wählen Sie für das Gerät eine Geräteadresse, mit der das Gerät in der Bus-Struktur angesprochen · Betätigen Sie die Funktionstaste 1 ESC, um das wird.

  • Seite 69: Stromwandler Konfigurieren

    UMG 801 11.4 Stromwandler konfigurieren · Es erscheint der Eintrag für die Primärseite der Stromwandler I1..I4 „blau“ markiert. INFORMATION Stromwandler Beachten Sie vor der Konfiguration von Stromwand- lerverhältnissen, die Messwandler gemäß ihren An- gaben auf dem Geräte-Typenschild und den techni-...

  • Seite 70: Spannungswandler Konfigurieren

    UMG 801 www.janitza.de Einstellungen Stromwandler (I1..I4 und I5..I8): · Betätigen Sie mit Taste 3 Enter. · Der Eintrag für die Primärseite der Spannungs- Stromwandler (primär): wandler 1..4 „blinkt“. Einstellbereich 1 - 10000 A · Mit den Tasten 4 () und 6 () ändern Sie die Posi- Standardeinstellung: 5 A...

  • Seite 71: Temperatur-Messung Konfigurieren

    UMG 801 11.6 Temperatur-Messung konfigurieren Die Temperatur-Messung des UMG 801 konfigurie- ren Sie in der Software GridVis (Nähere Informatio- ® Wie bereits im Kap. „7.6 Multifunktionskanäle“ auf nen siehe in der „Online-Hilfe“ der Software). S. 40 beschrieben, erfolgen Temperatur-Messun- gen am UMG 801 optional über die Multifunktions- kanäle.

  • Seite 72: Anzeige Konfigurieren

    UMG 801 www.janitza.de 11.7 Anzeige konfigurieren · Wählen Sie mit den Tasten 2 „5” und 5 „” die Sprache (Deutsch oder Englisch) und bestätigen Über den Eintrag Anzeige des Messgeräts konfigu- mit Taste 3 Enter. rieren Sie folgende Einstellungen: · Die Einträge der Benutzeroberfläche wechseln in die gewählte Sprache.

  • Seite 73: Helligkeit

    UMG 801 11.7.3 Helligkeit 11.8 System konfigurieren Über den Eintrag System des Messgeräts konfigurie- Im Eintrag Helligkeit des Fensters Anzeige konfigu- rieren Sie die Helligkeit der Geräte-Anzeige. ren Sie folgende Einstellungen: Einstellbereich: 10% - 100% 1. PIN Standardeinstellung: 60% 2. Neustart (Reboot) 10% = dunkel 3.

  • Seite 74: Neustart (Reboot)

    UMG 801 www.janitza.de · Bestätigen Sie Ihre Eingaben mit Taste 3 Enter oder 11.8.3 Uhrzeit beenden Sie die Aktion mit Taste 1 ESC. Einstellungen zur Uhrzeit, der Uhrzeitsynchronisation · Die Konfigurationsdaten des Geräts sind nun mit und der Zeitzonen ändern Sie über die Software einer neuen PIN geschützt.

  • Seite 75: Reset (Zurücksetzen)

    UMG 801 11.9 Reset (Zurücksetzen) 11.9.2 Konfiguration zurücksetzen Im Fenster Reset (Zurücksetzen) löschen Sie beste- Mit dieser Funktion löschen Sie alle Konfigurations- hende Konfigurationen und/oder setzen Sie zurück daten Ihres Messgeräts. Eine Auswahl bestimmter auf die Werkseinstellungen. Konfigurationsdaten ist nicht möglich.

  • Seite 76: Minimal-, Maximal- Und Mittelwerte Zurücksetzen

    UMG 801 www.janitza.de 11.9.3 Minimal-, Maximal- und Mittelwerte 11.9.4 Energie-Werte zurücksetzen zurücksetzen Mit dieser Funktion löschen Sie alle momentanen Mit dieser Funktion löschen Sie alle momentanen Mi- Energie-Werte im Messgerät. Eine Auswahl bestimm- nimal-, Maximal- und Mittelwerte sowie die Schlepp- ter Energiewerte ist nicht möglich.

  • Seite 77: Historische Daten Zurücksetzen

    UMG 801 11.9.5 Historische Daten zurücksetzen 11.10 Modul-Identifikation / Diagnose Mit dieser Funktion löscht der Geräte-Nutzer alle his- INFORMATION torischen Werte und Daten. Eine Auswahl bestimm- ter historischen Werte ist nicht möglich. Bevor Sie die Funktion Modul-Identifikation (Menü- eintrag Diagnose) am Basisgerät starten, achten...

  • Seite 78: Ereignisse Und Transienten

    Bei Messungen der Spannungsqualität ist die Hysterese zu vermeiden, da Ereignisse mehrfach gezählt werden, wenn die Messgröße um den Grenzwert schwingt. Nähere Informationen zu Ereignissen und Transienten finden Sie im Handbuch „Qualitätsmerkmale der Energieversorgung – Power-Quality-Lösungen von Janitza“ und auf www.janitza.de.

  • Seite 79: Ereignis- Und Transienten-Aufzeichnung

    UMG 801 11.11.3 Ereignis- und Transienten-Aufzeichnung INFORMATION Bei Auftreten eines Ereignisses oder einer Transiente Ereignisse und Transienten für das UMG 801 konfigu- erfasst das Messgerät Halbwellen (Halbzyklen) und rieren Sie in der Software GridVis . Informationen zur ® Datenpunkte um den jeweiligen Ereignis-/Transien- Konfiguration finden Sie in der Programmhilfe und der ten-Trigger (Vorgänge auslösende Impulse) - Siehe...

  • Seite 80: Konfiguration Der Wellenform Für Ereignisse Und Transienten

    UMG 801 www.janitza.de 11.11.4 Konfiguration der Wellenform für Ereig- 11.11.5 Halbwelleneffektivwerte für Ereignisse nisse und Transienten Innerhalb von Halbwellen (10 ms) vergleicht das Die Aufzeichnungslänge (Vorlaufzeit und Nachlauf- Messgerät den Messwert (effektiv) mit dem vom zeit - siehe Abb. Ereignisaufzeichnung des UMG 801) Benutzer konfigurierten Grenzwert (in der Software für die Ereignisse und Transienten - konfigurieren Sie...

  • Seite 81: Aktualisierungszeit Für Transienten

    UMG 801 11.11.6 Aktualisierungszeit für Transienten Aktualisierungszeit Aktualisierungszeit Parameter/ der Halbwellen- der Halbwellen- Überschreitet ein Messwert den in der Software Störung effektivwerte bei effektivwerte bei GridVis konfigurierten Grenzwert, erkennt das ® f = 50 Hz f = 60 Hz Messgerät eine Transiente. Bei Auftreten von Tran- Schneller Über-...

  • Seite 82: Digitale Ein- Und Ausgänge

    Wertetyp „Benutzerdefinierte ® Die Software GridVis steht Ihnen auf unserer Web- Werte“. ® site (www.janitza.de) als Download zur Verfügung. 3. Einheit des benutzerdefinierten Wertes - Abhängig vom Wertetyp. Optionale Eingabe der 12.1 4 digitale Eingänge Einheit für den Wertetyp „Benutzerdefinierte Werte“.

  • Seite 83: Impulswertigkeit

    UMG 801 Konfiguration der digitalen Eingänge als Impuls- Da der Impulsabstand sehr groß werden kann, ist zähler eine kontinuierliche Berechnung der Mess- bzw. Leistungswerte nicht möglich. Deshalb werden nur Alle digitalen Eingänge können mit einer Frequenz Mittelwerte berechnet. Die Berechnung der Mittel- von 20 Hz betrieben werden.

  • Seite 84: Digitale Ausgänge

    UMG 801 www.janitza.de 12.2 4 digitale Ausgänge 1. Auswahlliste Segment Wahl des Geräts (Basisgerät/Module). Die 4 digitalen Ausgänge des Geräts dienen der 2. Auswahlliste Messgruppe - Ausgabe von Impulsen zur Zählung des Energiever- Wahl der Messgruppe des jeweiligen Geräts. brauchs. Hierbei werden die Strommesskanäle des 3.
  • Seite 85 Externe 230V AC Betriebsspannung Die Impulswertigkeit wird durch die maximale An- 24V DC schlussleistung und die maximale Impulsanzahl pro UMG 801 Stunde bestimmt. Schalt- und Impulsausgänge Wenn Sie die Impulswertigkeit mit einem: +24V= · positiven Vorzeichen angeben, werden nur Impulse...

  • Seite 86: Analoger Ausgang

    UMG 801 www.janitza.de 13. Analoger Ausgang Das Gerät besitzt einen analogen Ausgang, der Prinzip Analog-Ausgang Beispiele: · einen Strom bis zu 20 mA liefert. Überwachung der Spannung · für den Betrieb ein externes 24 V DC Netzteil be- (Ausgabebereich 4 - 20 mA) nötigt.
  • Seite 87 UMG 801 Assistent Konfiguration des analogen Ausgangs (Software GridVis ® INFORMATION Informationen zur Konfiguration des analogen Aus- gangs Ihres Geräts, finden Sie in der Online-Hilfe zur Software-GridVis ®...

  • Seite 88: Inbetriebnahme

    UMG 801 www.janitza.de 14. Inbetriebnahme 14.2 Messspannung INFORMATION Messspannung anschließen: Löschen Sie vor der Inbetriebnahme mögliche pro- 1. Schließen Sie die Messspannung an den dafür duktionsbedingte Inhalte der Energiezähler, Mini- vorgesehenen Klemmen an (vgl. Kap. „7.4 Span- mum- und Maximum-Werte sowie Aufzeichnungen nungsmessung“...

  • Seite 89: Messstrom

    UMG 801 14.3 Messstrom 14.4 Frequenzmessung Das Gerät Für die Messung und die Berechnung von Messwer- · misst Strom ausschließlich über Stromwandler. ten benötigt das Gerät die Nenn- bzw. Netzfrequenz. · ist für den Anschluss von Stromwandlern mit Se- Die Netzfrequenz kann entweder vom Anwender kundärströmen von ../1 A und ../5 A ausgelegt.

  • Seite 90: Drehfeldrichtung

    UMG 801 www.janitza.de 14.5 Drehfeldrichtung 14.6 Grundlagen Zeigerdiagramm Um die Richtung des Spannungsdrehfeldes zu Das Zeigerdiagramm beschreibt grafisch die Pha- bestimmen, beachten Sie die Anzeige „Zeigerdia- senverschiebung bzw. den Phasenwinkel zwischen gramm“: Spannung und Strom. Die Zeiger rotieren mit kon-...

  • Seite 91: Kontrolle Der Spannungs- Und Stromeingänge Mittels Zeigerdiagramm

    UMG 801 Bei einer Kombination der Zustände kann der Pha- 14.7 Kontrolle der Spannungs- und Stromein- senwinkel „Strom zu Spannung“ Werte zwischen gänge mittels Zeigerdiagramm -90° und +90° annehmen. Das Zeigerdiagramm kann zur Kontrolle falscher An- schlüsse an den Spannungs- und Stromeingängen...

  • Seite 92: Leistungsmessung Prüfen

    UMG 801 www.janitza.de 14.9 Leistungsmessung prüfen 14.12 Summenleistungen prüfen 1. Schließen Sie alle Stromwandlerausgänge außer Misst und zeigt das Messgerät alle Spannungen, einem kurz und prüfen Sie die angezeigten Leis- Ströme und Leistungen für die jeweiligen Außenleiter tungen. richtig an, stimmen folglich auch die vom Gerät ge- 2.

  • Seite 93: Schleppzeiger-Funktion

    UMG 801 14.13 Schleppzeiger-Funktion Zeitpunkt Zeitpunkt Zeitpunkt Zeitpunkt Mittelwert- Mittelwert- Mittelwert- Mittelwert- Die „Schleppzeiger“-Funktion des Messgeräts er- berechnung berechnung berechnung berechnung fasst die 3 höchsten Mittelwerte von Messwerttypen über eine definierte Zeitbasis (Intervall). Zeitbasis Zeitbasis Zeitbasis · Ein Parameter mit Zeitstempel in der Software Grid- liefert die erfassten Mittelwerte.

  • Seite 94: Externe Synchronisation - Synchronisation Durch Steigende Oder Fallende Flanke Am Digitaleingang

    UMG 801 www.janitza.de 2. Externe Synchronisation - Synchronisation durch steigende oder fallende Flanke am Digi- taleingang 4 Bei der Konfiguration „Synchronisation durch steigende Flanke am Digitaleingang 4“ oder Synchronisation durch fallende Flanke am Digital- eingang 4“ erfolgt die Schleppzeiger-Synchronisa- tion an der steigenden oder fallenden Flanke eines Eingangsimpulses (externer Impuls) am Digitalein- gang 4.

  • Seite 95: Schleppzeiger - Messgeräte-Anzeige

    UMG 801 14.13.2 Schleppzeiger - Messgeräte-Anzeige Schleppzeiger I #1 Basisgeraet 1-4 Wie schon im Kapitel „Schleppzeiger-Funktion“ auf Wert Datum & Uhrzeit Seite 93 beschrieben, zeigt die Schleppzeiger- 2.200A 27.02.2023 11:38 Funktion die 3 höchsten Mittelwerte von Werte- 27.02.2023 11:38 1.100A typen über eine definierte Periodendauer (Zeit-...

  • Seite 96: Schleppzeiger Zurücksetzen

    UMG 801 www.janitza.de 14.13.3 Schleppzeiger zurücksetzen 14.14 Mittelwert - gerasterter und gleitender Im Menü Konfiguration > Reset > Min.-/Max.-/Avg. Das Messgerät erfasst Mittelwerte für die gemesse- setzen Sie neben den Minimal-, Maximal- und Mittel- nen Spannungen, Ströme, Leistungen und Tempera- werten auch die Schleppzeiger-Werte zurück.

  • Seite 97: Gleitender Mittelwert

    UMG 801 14.14.3 Gerasteter und gleitender Mittelwert in der Software GridVis Mit gerasterten Mittelwerten vergleichen Sie Zeiträu- ® me von mehreren, zeitlich synchronisierten Mess- Wie schon im Kap. 14.14 erwähnt, konfigurieren Sie geräten. das Mittelungsintervall (Zeitbasis) und die Art der Mittelwertbestimmung (Mittelung) im Gerätekonfigu-...

  • Seite 98: Übersicht Messwert- Und Geräteanzeigen

    UMG 801 www.janitza.de 15. Übersicht Messwert- und Geräteanzeigen INFORMATION Die folgenden Messwert- und Geräteanzeigen zeigen keinen konkreten Anwendungsfall und können je nach Anschluss Ihres Messgeräts und der Messumgebung abweichen, z. B. bei Messungen in 3- oder 4-Leiter- Netzen (TN-, TT- und IT-Netzen) oder bei angereihten Strommessmodulen, etc.
  • Seite 99 UMG 801 Menü (Spannung) Menue Spannung Spannung Home Wert Mittelw. Max. Zeigerdiagramm L1-N 229.5V 229.2V 232.1V Spannung THD U L2-N 229.7V 229.4V 231.8V Strom L3-N 230.0V 229.8V 232.0V Leistung Anzeige „Spannung (LN)“ L1-N, L2-N, L3-N mit Mittel- und Maximalwerten. Spannung...
  • Seite 100 UMG 801 www.janitza.de Menü (Strom) Menue Home Zeigerdiagramm Spannung Strom Leistung Untermenü (Strom) Strom Strom Strom Basisgeraet 1-4 Wert Mittelw. Max. Strom Basisgeraet 1-4 THD I Basisgeraet 5-8 1.940A 1.940A 1.940A 1.940A 1.940A 1.940A 1.940A 1.940A 1.940A 0.001A 0.001A 0.001A Anzeige „Strom (1-4)“...
  • Seite 101 UMG 801 Menü (Leistung) Menue Home Zeigerdiagramm Spannung Strom Leistung Untermenü (Leistungsübersicht) Leistung Leistungsuebersicht Leistungsuebersicht Basisgeraet 1-4 Leistungsuebersicht Basisgeraet 1-4 Wirkleistung Basisgeraet 5-8 0.10kW -0.00kvar 0.19kVA Blindleistung 0.10kW -0.00kvar 0.19kVA Scheinleistung 0.10kW -0.00kvar 0.19kVA Σ Leistungsfaktor 0.31kW -0.00kvar 0.58kVA Anzeige „Übersicht von Wirk-, Blind- und Schein- leistung“...
  • Seite 102 UMG 801 www.janitza.de Untermenü (Blindleistung) Leistung Blindleistung Blindleistung Basisgeraet 1-4 Leistungsuebersicht Basisgeraet 1-4 Wert Mittelw. Wirkleistung Basisgeraet 5-8 -0.02kvar -0.01kvar Blindleistung -0.02kvar -0.01kvar Scheinleistung -0.02kvar -0.01kvar Σ Leistungsfaktor -0.06kvar -0.02kvar Anzeige „Blindleistung 1-4“ für L1, L2, L3 mit Mit- telwerten und Summen.
  • Seite 103 UMG 801 Untermenü (Leistungsfaktor) Leistung Leistungsfaktor Leistungsfaktor Basisgeraet 1-4 Leistungsuebersicht Basisgeraet 1-4 cos(phi) Leistungsfaktor Wirkleistung Basisgeraet 5-8 0.984 0.513 Blindleistung 0.985 0.513 Scheinleistung 0.985 0.513 Σ Leistungsfaktor 0.985 0.981 Anzeige „Leistungsfaktor 1-4“ für L1, L2, L3 mit cos(phi) und Summen.
  • Seite 104 UMG 801 www.janitza.de Untermenü (Blindenergie) Energie Blindenergie Blindenergie Basisgeraet 1-4 Wirkenergie Basisgeraet 1-4 Summe L1..L3 Blindenergie Basisgeraet 5-8 Induktiv 0.9kvarh Scheinenergie Kapazitiv 0.9kvarh Anzeige „Blindenergie 1-4“, Summe L1..L3, In- duktiv und Kapazitiv. Blindenergie Blindenergie Basisgeraet 5-8 Basisgeraet 1-4 Summe L1..L3...
  • Seite 105 UMG 801 Menü (Schleppzeiger) Menue Energie Schleppzeiger Multifunktionskanaele Digital I/O Status Konfiguration Untermenü (Basisgeraet 1-4) Schleppzeiger I #3 Basisgeraet 1-4 Schleppzeiger Strom „I“ Schleppzeiger Wert Datum & Uhrzeit Schleppzeiger I #2 Basisgeraet 1-4 Basisgeraet 1-4 2.288A 27.02.2023 11:48 Wert Datum & Uhrzeit...
  • Seite 106 UMG 801 www.janitza.de Untermenü (Basisgeraet 5-8) Schleppzeiger Schleppzeiger I #3 Basisgeraet 5-8 Schleppzeiger Strom „I“ Basisgeraet 1-4 Wert Datum & Uhrzeit Schleppzeiger I #2 Basisgeraet 5-8 Basisgeraet 5-8 2.288A 27.02.2023 11:48 Wert Datum & Uhrzeit Schleppzeiger I #1 Basisgeraet 5-8 27.02.2023 11:48...
  • Seite 107 UMG 801 Menü (Multifunktionskanäle) Menü Energie Schleppzeiger Multifunktionskanaele Digital I/O Status Konfiguration Untermenü (Strommessung) Anzeige „Strommessung“ für die Multifunktions- Multifunktionskanaele Strommessung kanäle 1-4 mit Strom- und Maximalwert Strommessung Wert Max. Temperatur 0.56mA 0.65mA RCM-Uebersicht 0.55mA 0.63mA RCM-Balkendiagramme 0.57mA 0.66mA Verlauf RCM 0.59mA...
  • Seite 108 UMG 801 www.janitza.de Untermenü (RCM-Balkendiagramme) RCM-Balkendiagramme RCM Balkendiagramm 1 & 2 Multifunktionskanaele RCM Balkendiagramm 1 & 2 Strommessung RCM 1 RCM Balkendiagramm 3 & 4 Temperatur [mA] 1000 2000 3000 4000 5000 RCM-Uebersicht RCM 2 RCM-Balkendiagramme [mA] 1000 2000 3000 4000...
  • Seite 109 UMG 801 Menü (Digitale I/O Status) Menue Digitale I/O Status Digitale I/O Status Basisgeraet Schleppzeiger Basisgeraet Multifunktionskanaele Digitale I/O Status Module Digitale I/O Status Konfiguration Diagnose Anzeige Statusmeldungen der digitalen Ein- und Ausgänge des Basisgeräts. INFORMATION Das Untermenü Digitale I/O Status Module erscheint nur bei Messgeräten mit angereihten Modulen des Typs 800-DI14!
  • Seite 110 UMG 801 www.janitza.de Menü (Diagnose) Diagnose Keine Module Menue Es sind keine Module Identifiziere alle Module Energie verbunden. Identifiziere ein Modul Multifunktionskanaele Konfiguration Diagnose System-Informationen Die Anzeige „Identifiziere alle Module“ erscheint im Basisgerät nur bei angereihten Modulen! Diagnose Keine Module...
  • Seite 111 UMG 801...

  • Seite 112: Anschlussbeispiel

    UMG 801 www.janitza.de 16. Anschlussbeispiel JanBus-Schnittstelle RJ45 RJ45 Ethernet A Ethernet B...

  • Seite 113: Demontage

    UMG 801 17. Demontage 3. Endwinkel, ggf. auch Endwinkel von angereihten Demontieren des Messgeräts: Modulreihen, demontieren. 1. Vor Arbeitsbeginn die Anlage/das Messgerät 4. Alle Bodenriegel des Messgeräts entriegeln. Ggf. spannungsfrei schalten! Gegen Wiederein- einen Schraubendreher verwenden. Bei Mess- schalten sichern! Spannungsfreiheit feststel- geräte- und Modulreihen zuvor die Module vom...

  • Seite 114: Messgeräte-Homepage

    UMG 801 www.janitza.de 18. Messgeräte-Homepage Das UMG 801 verfügt über einen integrierten Web- · eine „IP-Adressen-Whitelist“ erstellen - mit legiti- server, der die unterschiedlichsten Daten in über- men und verifizierten Geräten, die über die Ether- sichtlicher Form auf einer Messgeräte-Homepage net-Schnittstellen des UMG 801 Zugriff auf den darstellt.

  • Seite 115: Login

    18.1.1 Login Standardeinstellungen: · User-Name (unveränderlich): admin Um das Messgerät (oder Module) über die Messge- · Passwort: Janitza räte-Homepage zu konfigurieren, benötigen Sie die Login-Daten, bestehend aus einem unveränderlichen INFORMATION User-Name und dem dazugehörigen Passwort. Schützen Sie sich vor Datenmissbrauch und än-...

  • Seite 116: Passwort Ändern

    UMG 801 www.janitza.de 18.1.2 Passwort ändern Nach dem erstem Login ändern Sie das Passwort im Dialogfenster „Change password“ unter dem Menüleisteneintrag „Settings“ (Einstellungen). Dialogfenster „Change password“ unter Menüleisteneintrag „Settings“.

  • Seite 117: Menüleisteneintrag „Messwerte

    · Login (blau) - öffnet das Dialogfenster „Login“ mit unveränderlichem User-Namen (admin) und der Eingabe des Passworts zur Messgeräte-Homepage-Konfiguration. Schaltfläche Standardeinstellungen: User-Name (unveränderlich): admin - Passwort: Janitza Login (blau) / Nach dem erstem Login ändern Sie das Passwort unter „Settings“ (Einstellungen) Logout (rot) (vgl.

  • Seite 118: Ereignisse Und Transienten

    UMG 801 www.janitza.de 18.2.2 Ereignisse und Transienten Pos. Steuerelement Beschreibung Listenelement Listenanzeige von Ereignissen und Transienten mit Zeitstempel und Fehlerschrieb Ereignisse und (als Download im PQDIF-Format / COMTRADE im DAT- und CFG-Format), abhängig Transienten vom eingestellten Zeitraum (Pos.4). Slide button...

  • Seite 119: Menüleisteneintrag „Einstellungen

    UMG 801 18.3 Menüleisteneintrag „Einstellungen“ Pos. Steuerelement Beschreibung Ausklapp-Dialog Dialogfeld mit den Optionen Energiewerte und/oder Statistiken zurückzusetzen. Zurücksetzen Ausklapp-Dialog Öffnet das Dialogfeld Firmware-Update (vgl. Kap. „19.6 Firmware-Update über die Firmware-Update Software GridVis®“ auf S. 125). Option zur Passwort-Änderung mit den Eingabefeldern: Ausklapp-Dialog ·...

  • Seite 120: Firmware-Update

    UMG 801 www.janitza.de 18.3.1 Firmware-Update Pos. Steuerelement Beschreibung Ausklapp-Dialog Auswahlfeld mit Upload-Schaltfläche zum Firmware-Update Ihres Messgeräts. Die Firmware-Update aktuelle Firmware für das UMG 801 finden Sie auf der Janitza-Homepage. Tab. Homepage UMG 801: Einstellungen > Firmware-Update...

  • Seite 121: Whitelist (Modbus Port 502)

    Ausklapp-Dialog Konfiguration einer Whitelist - Liste mit legitimen, verifizierten Geräten die über die Whitelist (Mod- Ethernet-Schnittstellen des UMG 801 Zugriff auf den Modbus haben. bus port 502) Wird kein Gerät in die Whitelist eingetragen, ist das „Whitelisting“ deaktiviert. Tab. Homepage UMG 801: Einstellungen > Whitelist...

  • Seite 122: Menüleisteneintrag „Informationen

    UMG 801 www.janitza.de 18.4 Menüleisteneintrag „Informationen“ 18.4.1 Geräte-Informationen Pos. Steuerelement Beschreibung Ausklapp-Dialog Übersicht zum Messgerät in Ihrer Anwendung mit allgemeinen Informationen, Informa- Geräte-Informa- tionen zu Spannungswandlerverhältnissen und Stromwandlerverhältnissen. tionen UMG 801 Tab. Homepage UMG 801: Informationen > Geräte-Informationen...

  • Seite 123: Modbus-Adressenliste

    UMG 801 18.4.2 Modbus-Adressenliste Pos. Steuerelement Beschreibung Schaltfläche Download als csv-Datei im Liste der Modbus-Adressen (mit der Schaltfläche Download als csv-Datei). Fenster Modbus- Adresssenliste Tab. Homepage UMG 801: Informationen > Modbus-Adressenliste 18.4.3 Impressum Pos. Steuerelement Beschreibung Fenster Hersteller-Impressum Impressum Tab. Homepage UMG 801: Informationen > Impressum...

  • Seite 124: Service Und Wartung

    UMG 801 www.janitza.de 19. Service und Wartung Die Janitza electronics GmbH als Hersteller unter- 19.2 Frontfolie und Display zieht das Gerät vor der Auslieferung verschiedenen Bitte beachten Sie bei der Pflege und Reinigung der Sicherheitsprüfungen und kennzeichnet es mit einem Frontfolie und des Displays: Siegel.

  • Seite 125: Gerätejustierung

    Verletzungsgefahr durch Feuer oder Verätzungen! Die im Gerät verwendete Batterie kann bei unsachge- mäßem Gebrauch zu Brand oder Verätzungen führen. · Die Batterie nur durch Gleiche oder von Janitza empfohlene Typen ersetzen! · Beim Einbau der Batterie die Polarität beach- ten! ·...

  • Seite 126: Fehlermeldungen

    UMG 801 www.janitza.de 20. Fehlermeldungen 20.1 Messbereichsüberschreitung Eine Messbereichsüberschreitung erfolgt, wenn mindestens einer der Spannungs- oder Strommess- eingänge außerhalb seines Messbereiches liegt. ACHTUNG Sachschaden durch Nichtbeachtung der An- schlussbedingungen. Spannungen und Ströme außerhalb des zulässigen Messbereiches können das Gerät zerstören.

  • Seite 127: Vorgehen Im Fehlerfall

    UMG 801 20.2 Vorgehen im Fehlerfall Fehlermöglichkeit Ursache Abhilfe Externe Sicherung für die Versorgungsspan- Keine Anzeige Sicherung ersetzen. nung hat ausgelöst. Messspannung nicht angeschlossen. Messspannung anschließen. Keine Stromanzeige Messstrom nicht angeschlossen. Messstrom anschließen. Strommessung in der falschen Phase. Anschluss überprüfen und ggf. korrigieren.

  • Seite 128: Technische Spezifikationen

    IP20 nach EN60529 Versorgungsspannung Nennbereich DC: 24 V, PELV Arbeitsbereich +/-10% vom Nennbereich Leistungsaufnahme max. 4 W Maximale Leistungsaufnahme mit 10 Modulen 12 W (UMG 801 mit 4 W plus 10 Module mit je 0,8 W) Empfohlene Überstromschutzeinrichtung 2-6 A, (Char. B), IEC-/UL-Zulassung für den Leitungsschutz...
  • Seite 129 UMG 801 Spannungsmessung 480 V LN / 830 V LL (+/-10%) nach IEC 3-Phasen-4-Leitersysteme mit Nennspannungen bis 347 V LN / 600 V LL (+/-10%) nach UL 830 V L-L (+/-10%) nach IEC 3-Phasen-3-Leitersysteme (geerdet) mit Nennspannungen bis 600 V L-L (+/-10%) nach UL...
  • Seite 130 UMG 801 www.janitza.de Das Gerät besitzt wahlweise 4 Multifunktionskanäle, für die Verwendung als · Differenzstrom-Messeingänge und/oder Temperatur-Messeingänge (gemischt), · zusätzliche Systemeingänge (L1, L2, L3; N) Differenzstrom-Messung (RCM) Nennstrom 30 mA eff Messbereich 0 .. 40 mA eff Ansprechstrom 50 µA Auflösung 1  µ A (Farbgrafik-Display 0,01 A) Crest-Faktor 1,414 (bezogen auf 40 mA)
  • Seite 131 UMG 801 Leitungslänge (digitale Ein-/Ausgänge) bis 30 m (32.81 yd) nicht abgeschirmt größer 30 m (32.81 yd) abgeschirmt Analoger Ausgang 1 Kanal Externe Versorgung max. 33 V DC Strom 0/4...20 mA DC Update-Zeit 0,2 s Bürde max. 300 Ω Auflösung 10 Bit RS485-Schnittstelle 3-Draht-Anschluss mit A, B, GND...
  • Seite 132 UMG 801 www.janitza.de Anschlussvermögen der Klemmstellen (Versorgungsspannung) Anschließbare Leiter. Pro Klemmstelle nur einen Leiter anschließen! Eindrähtige, mehrdrähtige, feindrähtige 0,2 - 2,5 mm , AWG 26-12 Aderendhülsen (nicht isoliert) 0,2 - 2,5 mm , AWG 26-12 - empfohlene Abisolierlänge - 10 mm (0.39 in) 0,2 - 2,5 mm...
  • Seite 133 UMG 801 Anschlussvermögen der Klemmstellen (digitale Ein-/Ausgänge, analoger Ausgang) Eindrähtige, mehrdrähtige, feindrähtige 0,2 - 1,5 mm , AWG 24-16 Aderendhülsen (nicht isoliert) 0,2 - 1,5 mm , AWG 26-16 Aderendhülsen (isoliert) 0,2 - 1 mm , AWG 26-18 Anzugsdrehmoment 0,2 - 0,25 Nm (1.77 - 2.21 lbf in) Abisolierlänge...

  • Seite 134: Kenngrößen Von Funktionen

    UMG 801 www.janitza.de 21.2 Kenngrößen von Funktionen Funktion Symbol Genauigkeitsklasse Messbereich Anzeigebereich Frequenz 0,05 (IEC61557-12) 40 .. 70 Hz 40,00 .. 70,00 Hz Spannung U L-N 0,2 (IEC61557-12) 10 .. 720 V eff 0 .. 999 kV Spannung U L-L 0,2 (IEC61557-12) 18 ..

  • Seite 135: Parameter- Und Modbus-Adressenliste

    UMG 801 21.3 Parameter- und Modbus-Adressenliste INFORMATION Eine Standard-Modbus-Adressenliste mit Erläute- rungen zu Messwerten und einer Formelsammlung finden Sie im Download-Bereich auf www.janitza.de. 21.4 Information zum Speichern von Messwer- ten und Konfigurationsdaten INFORMATION Das Gerät speichert folgende Messwerte spätestens alle 5 Minuten: ·...

  • Seite 136: Maßbilder

    UMG 801 www.janitza.de 22. Maßbilder · Die Abbildungen dienen der Veranschaulichung und sind nicht maßstabsgetreu. · Alle Maßangaben in mm (in). INFORMATION Beachten Sie zu den Maßbildern in diesem Benutzerhandbuch auch die Maßbilder in den Nutzungsinformatio- nen zu den Erweiterungsmodulen, Komponenten und insbesondere Nutzungsinformationen zu projektspezifi- schen Anwendungen! 22.1...

  • Seite 137: Busverbinder

    UMG 801 22.2 Busverbinder Busverbinder des UMG 801 zur Montage von Modu- len: Kontakte für den Einschub in die Geräte-Rückseite Buchsen für den Einschub eines Moduls INFORMATION Beachten Sie zur Montage des Messgeräts mit Bus- verbinder Kap. „5. Montage“ auf S. 30.
  • Seite 138 UMG 801 www.janitza.de NOTIZEN...
  • Seite 139 UMG 801 NOTIZEN...
  • Seite 140 Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 E-Mail: info@janitza.de info@janitza.de | www.janitza.de Dok.-Nr. 2.053.006.3.a | Stand 06/2023 | Technische Änderungen vorbehalten. Den aktuellen Status des Dokuments finden Sie im Download-Bereich auf www.janitza.de.

Inhaltsverzeichnis
