janitza UMG 96 RM-PN Benutzerhandbuch Und Technische Daten

Vorschau ausblenden Andere Handbücher für UMG 96 RM-PN:
Inhaltsverzeichnis

Quicklinks

Janitza electronics GmbH
Vor dem Polstück 6
D-35633 Lahnau
Support Tel. +49 6441 9642-22
E-mail: info@janitza.de
www.janitza.de

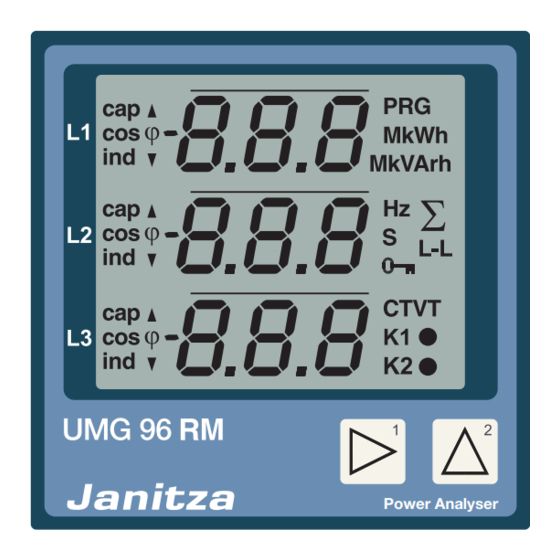

Power Analyser
UMG 96 RM-PN
Benutzerhandbuch und
technische Daten
Power Analyser
Inhaltsverzeichnis
loading

Verwandte Anleitungen für janitza UMG 96 RM-PN

Inhaltszusammenfassung für janitza UMG 96 RM-PN

  • Seite 1 Power Analyser UMG 96 RM-PN Benutzerhandbuch und technische Daten Power Analyser Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 E-mail: info@janitza.de www.janitza.de...

  • Seite 2: Inhaltsverzeichnis

    UMG 96RM-PN Inhaltsverzeichnis Allgemeines Konfiguration Eingangskontrolle Versorgungsspannung anlegen Lieferbares Zubehör Strom- und Spannungswandler Stromwandler für I1-I3 programmieren Produktbeschreibung Spannungswandler programmieren Bestimmungsmäßiger Gebrauch Parameter programmieren Leistungsmerkmale UMG 96RM-PN TCP/IP Konfiguration Messverfahren Bedienungskonzept RS485-Geräteadresse (Adr. 000) Netzanalysesoftware GridVis RS485-Baudrate (Adr. 001) Benutzer-Passwort (Adr. 050) Anschlussvarianten Montage Parameter...
  • Seite 3 UMG 96RM-PN Inbetriebnahme Fehler-/Warnmeldungen Technische Daten Versorgungsspannung anlegen Messspannung anlegen Kenngrößen von Funktionen Messstrom anlegen Tabelle 1 - Parameterliste Drehfeldrichtung Tabelle 2 - Modbus-Adressenliste Phasenzuordnung prüfen Zahlenformate Kontrolle der Leistungsmessung Tabelle 3 - Messwerte im ProfiNet-Profil Differenzstrom anlegen Maßbilder Übersicht Messwertanzeigen Ausfall-Überwachung (RCM) für I5, I6 Messung überprüfen Anschlussbeispiel 1...

  • Seite 4: Allgemeines

    Ganzes noch in Teilen auf mechanische oder elek- tronische Weise fotokopiert, nachgedruckt, reproduziert oder auf sonstigem Wege ohne die rechtsverbindliche, schriftliche Zustimmung von Janitza electronics GmbH, Vor dem Polstück 1, D 35633 Lahnau, Deutschland, vervielfältigt oder weiterveröffentlicht werden. Markenzeichen Alle Markenzeichen und ihre daraus resultierenden Rechte gehören den jeweiligen Inhabern dieser Rechte.
  • Seite 5 UMG 96RM-PN Bedeutung der Symbole Im vorliegenden Handbuch werden folgende Pikto- gramme verwendet: Gefährliche Spannung! Lebensgefahr oder schwere Verletzungs- gefahr. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Achtung! Bitte beachten Sie die Dokumentation. Dieses Symbol soll Sie vor möglichen Ge- fahren warnen, die bei der Montage, der Inbetriebnahme und beim Gebrauch auf- treten können.
  • Seite 6 UMG 96RM-PN Anwendungshinweise Bitte lesen Sie die vorliegende Bedienungsanleitung Fachkräfte sind Personen, die aufgrund ihrer einschlä- sowie alle weiteren Publikationen, die zum Arbeiten mit gigen Ausbildung und ihrer Erfahrung befähigt sind, diesem Produkt (insbesondere für die Installation, den Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Betrieb oder die Wartung) hinzugezogen werden müs- Gerätes verursachen kann.
  • Seite 7 UMG 96RM-PN Die Missachtung von Anschlussbedin- Wird das Gerät nicht gemäß der Betriebs- gungen der Janitza-Messgeräte oder de- anleitung betrieben, so ist der Schutz nicht ren Komponenten kann zu Verletzungen mehr sichergestellt und es kann Gefahr bis hin zum Tod oder zu Sachschäden von dem Gerät ausgehen.

  • Seite 8: Eingangskontrolle

    UMG 96RM-PN Eingangskontrolle Zu dieser Betriebsanleitung Diese Betriebsanleitung ist Teil des Produktes. Der einwandfreie und sichere Betrieb dieses Gerätes • Betriebsanleitung vor dem Gebrauch des Gerätes le- setzt sachgemäßen Transport, fachgerechte Lagerung, sen. Aufstellung und Montage sowie sorgfältige Bedienung • Betriebsanleitung während der gesamten Lebensdau- und Instandhaltung voraus.

  • Seite 9: Lieferbares Zubehör

    UMG 96RM-PN Lieferbares Zubehör Anzahl Art. Nr. Bezeichnung 52.22.251 Befestigungsklammern 10.01.855 Schraubklemme, steckbar, 2-polig (Hilfsenergie) 10.01.849 Schraubklemme, steckbar, 4-polig (Spannungsmessung) 10.01.871 Schraubklemme, steckbar, 6-polig (Strommessung I1-I3) 10.01.875 Schraubklemme, steckbar, 2-polig (Strommessung I4) 10.01.865 Schraubklemme, steckbar, 10-polig (digitale/analoge Ein-/Ausgänge) 10.01.857 Schraubklemme, steckbar, 2-polig (RS 485) 10.01.859 Schraubklemme, steckbar, 3-polig (Digital-/Impulsausgang) 08.01.505...

  • Seite 10: Produktbeschreibung

    Das UMG 96RM-PN ist für den Einbau in ortsfesten statt. und wettergeschützten Schalttafeln geeignet. Leitende Schalttafeln müssen geerdet sein. Verwenden Sie für Janitza-Messgeräte und -Kompo- nenten ausschließlich Stromwandler für Messzwecke („Messwandler“)! Messspannungen und Messströme müssen aus dem gleichen Netz stammen.
  • Seite 11 UMG 96RM-PN Die Differenzstrommessung überwacht Differenzströme über externe Stromwand- ler. Das Gerät ist keine eigenständige Schutzeinrichtung! Geräte-Kenngrößen • Versorgungsspannung: Option 230V: 90V - 277V (50/60Hz) oder DC 90V - 250V; 300V CATIII Option 24V: 24 - 90V AC / DC; 150V CATIII •...

  • Seite 12: Leistungsmerkmale Umg 96Rm-Pn

    UMG 96RM-PN Leistungsmerkmale UMG 96RM-PN Allgemeines • Messung in Netzen mit Nennspannungen bis • Fronttafeleinbaugerät mit den Abmessungen L-L 480V und L-N 277V 96x96 mm. • Messbereich Strom 0 ..5Aeff • Anschluss über Schraubsteck-Klemmen • Echte Effektivwertmessung (TRMS) • LC Display mit Hintergrundbeleuchtung •...

  • Seite 13: Messverfahren

    Das UMG 96RM-PN misst lückenlos und berechnet alle Das UMG 96RM-PN kann mit der Netzanalysesoftware Effektivwerte über ein 10/12-Perioden-Intervall. Das Ge- GridVis (Download unter www.janitza.de) programmiert rät misst den echten Effektivwert (TRMS) der an denn und ausgelesen werden. Hierfür muss ein PC über eine Messeingängen angelegten Spannungen und Ströme.

  • Seite 14: Anschlussvarianten

    RS485 UMG 96RM-PN Anschlussvarianten RS485 Direktanschluss eines UMG 96RM-PN an einen PC/SPS Anschluss eines UMG 96RM-PN an einen PC über einen über Ethernet/ProfiNet. Schnittstellenwandler: Ethernet RS485 RS485 (GridVis) RS485 Ethernet / ProfiNet (GridVis) Ethernet / ProfiNet UMG 96RM-PN UMG 96RM-PN RS485 RS485 (GridVis)

  • Seite 15: Montage

    UMG 96RM-PN Montage Einbauort Das UMG 96RM-PN ist für den Einbau in ortsfesten und wettergeschützten Schalttafeln geeignet. Leitende Schalttafeln müssen geerdet sein. Einbaulage Um eine ausreichende Belüftung zu erreichen muss das UMG 96RM-PN senkrecht eingebaut werden. Der Abstand oben und unten muss mindestens 50mm und seitlich 20mm betragen.

  • Seite 16: Befestigung

    UMG 96RM-PN Befestigung Das UMG 96RM-PN wird über die seitlich liegenden Be- Die Befestigung erfolgt anschließend über das Einschie- festigungsklammern in der Schalttafel fixiert. Vor dem ben und Einrasten der Klammern mit anschließendem Einsetzen des Gerätes sind diese z. B. mit Hilfe eines Eindrehen der Schrauben.

  • Seite 17: Installation

    UMG 96RM-PN Installation Versorgungsspannung Für den Betrieb des UMG 96RM-PN ist eine Versor- gungsspannung erforderlich. Der Anschluss Versor- gungsspannung erfolgt auf der Rückseite des Gerätes Sicherung über Steckklemmen. Trennvorrichtung Stellen Sie vor dem Anlegen der Versorgungsspannung sicher, dass Spannung und Frequenz mit den Angaben auf dem Typenschild übereinstimmen! •...

  • Seite 18: Spannungsmessung

    UMG 96RM-PN Spannungsmessung Sie können das UMG 96RM-PN für die Spannungsmes- In Systemen ohne N beziehen sich Messwerte die einen sung in TN-, TT-, und IT-Systemen einsetzen. N benötigen auf einen berechneten N. Die Spannungsmessung im UMG 96RM-PN ist für die Überspannungskategorie 300V CATIII (Bemessungs- Stoßspannung 4kV) ausgelegt.
  • Seite 19 UMG 96RM-PN Netz-Nennspannung Listen der Netze und deren Netz-Nennspannungen in denen das UMG 96RM-PN eingesetzt werden kann. Dreiphasen-4-Leitersysteme mit Dreiphasen-3-Leitersysteme ungeerdet. geerdetem Neutralleiter. L-N / 66V / 115V 120V / 208V 120V 127V / 220V 127V 220V / 380V 220V 230V / 400V 230V 240V / 415V...

  • Seite 20: Spannungsmesseingänge

    UMG 96RM-PN Spannungsmesseingänge Das UMG 96RM-PN hat 3 Spannungsmesseingänge (V1, V2, V3). Überspannung Die Spannungsmesseingänge sind für die Messung in Netzen, in denen Überspannungen der Überspannungs- kategorie 300V CATIII (Bemessungs-Stoßspannung 4kV) vorkommen können, geeignet. Sicherung Frequenz Für die Messung und die Berechnung von Messwerten Trennvorrichtung benötigt das UMG 96RM-PN die Netzfrequenz.
  • Seite 21 UMG 96RM-PN Beim Anschluss der Spannungsmessung muss fol- Achtung! gendes beachtet werden: Spannungen, die die erlaubten Netz- Nennspannungen überschreiten, müs- Trennvorrichtung sen über Spannungswandler ange- • Um das UMG 96RM-PN stromlos und spannungslos schlossen werden. zu schalten, ist eine geeignete Trennvorrichtung vor- zusehen.

  • Seite 22: Anschlussschemas, Spannungsmessung

    UMG 96RM-PN Anschlussschemas, Spannungsmessung • 3p 4w (Adr. 509= 0), werksseitige Voreinstellung • 3p 4wu (Adr. 509 = 1) Abb. System mit drei Außenleitern und Neutral- Abb. System mit drei Außenleitern und Neutral- leiter. leiter. Messung über Spannungswandler. • 3p 4u (Adr. 509 = 2) •...
  • Seite 23 UMG 96RM-PN • 1p 2w1 (Adr. 509 = 4) • 2p 4w (Adr. 509 = 3) Abb. Aus dem Spannungsmesseingängen V2 Abb. System mit gleichmäßiger Belastung der und V3 abgeleitet Messwerte werden mit Null Phasen. Die Messwerte für den Spannungsmes- angenommen und nicht berechnet.

  • Seite 24: Strommessung Über I1 Bis I4

    UMG 96RM-PN Strommessung über I1 bis I4 Das UMG 96RM-PN ist über die Klemmen I1-I4 für den Anschluss von Stromwandlern mit Sekundärströmen von ../1A und ../5A ausgelegt. Das werkseitig einge- stellte Stromwandlerverhältnis liegt bei 5/5A und muss gegebenenfalls an die verwendeten Stromwandler an- gepasst werden.
  • Seite 25 UMG 96RM-PN Erdung von Stromwandlern! Ist für die Erdung der Sekundärwicklung ein Anschluss vorgesehen, so muss dieser mit Erde verbunden werden. Achtung! Das UMG 96RM-PN ist nicht für die Mes- sung von Gleichspannungen geeignet. Für den Messeingang I4 muss kein An- schlussschema konfiguriert werden.

  • Seite 26: Stromrichtung

    UMG 96RM-PN Stromrichtung Die Stromrichtung kann am Gerät oder über die vorhan- Achtung! dene serielle Schnittstellen für jede Phase einzeln korri- Eine Differenzstrommessung erfolgt über giert werden. die Klemmen I5 und I6 (vgl. Seite 30). Es Bei Falschanschluss ist ein nachträgliches Umklemmen erfolgt keine richtungsabhängige Unter- der Stromwandler nicht erforderlich.
  • Seite 27 UMG 96RM-PN Achtung! Die Nichtbeachtung von Anschlussbe- Das UMG96RM ist nur für eine dingungen der Messwandler an Janitza- Strommessung über Stromwandler Messgeräten oder deren Komponenten zugelassen. kann zu Verletzungen bis hin zum Tod oder zu Sachschäden führen! • Verwenden Sie Janitza-Messgeräte oder -Komponenten nicht für kritische Schalt-,...

  • Seite 28: Anschlussschemas, Strommessung (I1-I3)

    UMG 96RM-PN Anschlussschemas, Strommessung (I1-I3) • 3p 4w (Adr. 510 = 0), werksseitige Voreinstellung • 3p 2i (Adr. 510 = 1) Abb. Messung in einem Dreiphasennetz mit un- Abb. System mit gleichmäßiger Belastung der gleichmäßiger Belastung. Phasen. Die Messwerte für den Strommessein- gang I2 werden gemessen.
  • Seite 29 UMG 96RM-PN • 3p 3w (Adr. 510 = 4) • 2p 4w (Adr. 510 = 5) Abb. System mit gleichmäßiger Belastung der Abb. System mit gleichmäßiger Belastung der Phasen. Die Messwerte für die Strommessein- Phasen. Die Messwerte für den Strommessein- gänge I2 und I3 werden berechnet.
  • Seite 30 UMG 96RM-PN Anschlussschemas, Strommessung (I1-I3) Amperemeter Wollen Sie den Strom nicht nur mit dem UMG 96RM, • 3p 1w (Adr. 510 = 8) sondern auch zusätzlich mit einem Amperemeter mes- sen, so muss das Amperemeter in Reihe zum UMG 96RM-PN geschaltet werden. Abb.

  • Seite 31: Summenstrommessung

    UMG 96RM-PN Summenstrommessung Beispiel: Die Strommessung erfolgt über zwei Strom- Erfolgt die Strommessung über zwei Stromwandler, so wandler. Beide Stromwandler haben ein Übersetzungs- muss das Gesamtübersetzungsverhältnis der Strom- verhältnis von 1000/5A. Die Summenmessung wird mit wandler im UMG 96RM-PN programmiert werden. einem Summenstromwandler 5+5/5A durchgeführt.

  • Seite 32: Analogeingänge

    UMG 96RM-PN Analogeingänge Achtung! Betriebsmittel die an die Analogeingän- Das UMG 96RM-PN besitzt 2 Analogeingänge die je- ge angeschlossen werden, müssen eine weils für eine Differenzstrommessung oder eine Tempe- verstärkte oder doppelte Isolierung zu raturmessung verwendet werden können. Eine Messung Netzstromkreisen hin aufweisen! erfolgt hierbei über die Klemmen 32-34 (Eingang 1) bzw.

  • Seite 33: Differenzstrommessung (Rcm) Über I5, I6

    UMG 96RM-PN Differenzstrommessung (RCM) über I5, I6 Das UMG 96RM-PN ist für den Einsatz als Differenz- strom-Überwachungsgerät (RCM) zur Überwachung von Wechselströmen und pulsierenden Gleichströmen geeignet. Das UMG96RM-PN kann Differenzströme nach IEC/TR 60755 (2008-01) vom Typ A messen. Der Anschluss von geeigneten externen Differenzstrom- wandlern mit einem Nennstrom von 30mA erfolgt an den Differenzstromwandlereingängen I5 (Klemmen 32-34) und I6 (Klemmen 35-37).
  • Seite 34 UMG 96RM-PN Anschlussbeispiel Differenzstromüberwachung Differenzstromwandler Differenz- stromwandler Abb. Beispiel L1 L2 L3 N UMG96RM-PN mit Differenzstromüber- UMG 96RM-PN wachung über die Messeingänge I5/I6. Für die Messeingänge I5 und I6 muss kein Anschlussschema konfiguriert werden!

  • Seite 35: Temperaturmesseingang

    UMG 96RM-PN Temperaturmesseingang Das UMG 96RM-PN verfügt über zwei Temperaturmes- seingänge. Die Temperaturmessung erfolgt hierbei über die Klemmen 32/34 (Eingang 1) und 35/37 (Eingang 2). Die Gesamtbürde (Fühler + Leitung) von 4kOhm darf nicht überschritten werden. PT100 PT100 Verwenden Sie für den Anschluß des Tem- Abb.

  • Seite 36: Rs485-Schnittstelle

    UMG 96RM-PN RS485-Schnittstelle Abschlusswiderstände Die RS485-Schnittstelle ist beim UMG 96RM-PN als 2- Am Anfang und am Ende eines Segments wird das Ka- poliger Steckkontakt ausgeführt und kommuniziert bel mit Widerständen (120Ohm 1/4W) terminiert. über das Modbus-RTU-Protokoll (siehe auch Parame- ter programmieren). Das UMG 96RM-PN enthält keine Abschlusswiderstän- Richtig RS485-Schnittstelle,...

  • Seite 37: Abschirmung

    UMG 96RM-PN Abschirmung Kabeltyp Für Verbindungen über die RS485 Schnittstelle ist ein Die verwendeten Kabel müssen für eine Umgebungstem- verdrilltes und abgeschirmtes Kabel vorzusehen. peratur von mindestens 80°C geeignet sein. • Erden Sie die Schirme aller Kabel, die in den Schrank Empfohlener Kabeltyp: führen, am Schrankeintritt.
  • Seite 38 UMG 96RM-PN Bus-Struktur • Alle Geräte werden in einer Busstruktur (Linie) ange- • Geräte mit eingeschaltetem Busabschluß müssen un- schlossen und jedes Gerät besitzt eine eigene Adres- ter Speisung stehen. se innerhalb des Buses (siehe auch Parameter pro- • Es wird empfohlen den Master an das Ende eines Seg- grammieren).

  • Seite 39: Ethernet / Profinet-Schnittstelle

    UMG 96RM-PN Ethernet / ProfiNet-Schnittstelle Die Netzwerkeinstellungen für das Ethernet sind vom Das UMG 96RM-PN besitzt zwei gleichwertige Ether net- Netzwerkadministrator festzulegen und entsprechend Schnittstellen. Hierdurch ist es möglich, über die zweite am UMG 96RM-PN einzustellen. Schnittstelle ein weiteres Ethernet/ProfiNet-Endgerät zu Sind die Netzwerkeinstellungen nicht bekannt, darf das betreiben und somit den Verkabelungsaufwand zu redu- UMG 96RM-PN nicht über das Patchkabel in das Netz-...
  • Seite 40 UMG 96RM-PN Achtung! Achtung! Sachschaden durch Sicherheitslücken in Sachschaden durch falsche Netzwerk- Programmen, IT-Netzwerken und Proto- einstellungen! kollen. Falsche Netzwerkeinstellungen können Sicherheitslücken können zu Datenmiss- Störungen im IT-Netzwerk verursachen! brauch und zu Störungen bis hin zum Still- Informieren Sie sich vor der Installation stand Ihrer IT-Infrastruktur führen.

  • Seite 41: Digitale Ein-/Ausgänge

    G96RM-PN trägt den Dateinamen „GSDML-V2.31-Ja- nitzaelectronicsGmbH-UMG96RM-PN-xxxxxxxx.xml“ Das UMG 96RM-PN besitzt 2 digitale Ausgänge und und kann unter www.janitza.de abgerufen werden. wahlweise 3 digitale Ein- oder Ausgänge, die in zwei Gruppen unterteilt sind (siehe Abbildung, Seite 40). Hier- PROFIenergy / Entity Class 2 bei gilt, dass nur die gesamte Gruppe 2 (Anschluss 28 bis 31) entweder als Ein- oder Ausgang arbeiten;...
  • Seite 42 UMG 96RM-PN Byte-Kodierung der Ein-/Ausgänge Digitalausgänge Gruppe 2 (Input/Output-Daten des Profinet-“Digital IO“-Moduls) • Der Status der Ein- bzw. Ausgänge der Gruppe 2 wird über die zugehörige LED signalisiert (vgl. Kapitel LED- • Sind die digitalen Ein-/Ausgänge der Gruppe 2 als Statusleiste).
  • Seite 43 UMG 96RM-PN Digitale Ausgänge Gruppe 2 Die Ausgänge sind über Optokoppler galvanisch von der Auswerteelektronik getrennt. Die digitalen Ausgänge be- sitzen einen gemeinsamen Bezug. • Die digitalen Ausgänge der Gruppe 1 können Gleich- und Wechselstromlasten schalten. Die Ausgänge der Gruppe 2 können keine Wechselstromlasten schalten. •...
  • Seite 44 UMG 96RM-PN DC-Anschlussbeispiel Externe Achtung! UMG 96RM-PN Hilfsspannung Digitale Ausgänge sind nicht kurzschluss- 24V DC fest! Digital Ouput 1 In der Software GridVis können Funktionen für die Digital-Ausgänge übersichtlich ein- gestellt werden. Für die Verwendung der Digital Ouput 2 Software GridVis ist eine Verbindung zwi- schen UMG 96RM-PN und PC über eine Schnittstelle erforderlich.

  • Seite 45: Digitale Eingänge

    UMG 96RM-PN Digitale Eingänge Bei Zuweisung der Gruppe 2 als Eingänge besitzt das UMG96 RM-PN drei digitale Eingänge, an welche Sie je Externe ein Signalgeber anschließen können. Liegt ein Signal an, Hilfsspannung 24V DC leuchtet die zugehörige LED grün auf. UMG 96RM-PN An einem digitalen Eingang wird ein Eingangssignal er- Digitale Eingänge 1-3...

  • Seite 46: Led-Statusleiste

    UMG 96RM-PN LED-Statusleiste Über die LED-Statusleiste auf der Rückseite des Gerä- Digital Ein-/Ausgang 1/3 tes werden die unterschiedlichen Zustände der Ein- bzw. Digital Ein-/Ausgang 2/4 Ausgänge aufgezeigt. Digital Ein-/Ausgang 3/5 Digitale Eingänge Die jeweils dem Eingang zugeordnete LED leuchtet grün auf, wenn an dieser Schnittstelle ein Signal von mind.

  • Seite 47: Bedienung

    UMG 96RM-PN Bedienung Programmier-Modus Im Programmier-Modus können die für den Betrieb des Die Bedienung des UMG 96RM-PN erfolgt über die Ta- UMG 96RM-PN notwendigen Einstellungen angezeigt sten 1 und 2 mit folgenden Unterscheidungen: und geändert werden. Betätigt man die Tasten 1 und 2 •...
  • Seite 48 UMG 96RM-PN Maxwert, HT/Bezug Minwert, NT/Lieferung Mittelwert Programmier- Modus Summenmessung Außenleiter- Außenleiter Passwort CT: Stromwandler VT: Spannungs- wandler K1: Ausgang 1 K2: Ausgang 2 Taste 2 Lieferung Taste 1...

  • Seite 49: Parameter Und Messwerte

    Liste die elle Schnittstelle und über die Tasten am UMG 96RM-PN Geräteadresse (hier „001“) zugegriffen werden. des UMG 96 RM-PN inner- halb eines Buses wieder. Am Gerät können Sie nur die ersten 3 signifikanten Stel- Beispiel Messwertanzeige len eines Wertes eingeben.

  • Seite 50: Programmier-Modus

    UMG 96RM-PN Tastenfunktionen Anzeige-Modus Programmier-Modus Modus wechseln Modus wechseln Passwort gleichzeitig gleichzeitig Blättern Programmier Blättern kurz Menü +1 kurz Messwerte A(+1) lang Programmier Messwerte A(-1) Messwerte B ... Menü -1 lang Programmieren lang kurz Programmier Auswahl bestätigen Menü 1 Eine Übersicht der Messwert- anzeigen finden Sie im Kapitel „Übersicht Messwertanzeigen“.

  • Seite 51: Konfiguration

    UMG 96RM-PN Konfiguration Versorgungsspannung anlegen Achtung! Versorgungsspannungen, die nicht der Für die Konfiguration des UMG 96RM-PN muss die Ver- Typenschildangabe entsprechen, können sorgungsspannung angeschlossen sein. zu Fehlfunktionen und zur Zerstörung des Gerätes führen. Die Höhe der Versorgungsspannung für das UMG 96RM-PN können Sie dem Typenschild entneh- men.
  • Seite 52 UMG 96RM-PN Strom- und Spannungswandler In der Software GridVis können die Über- setzungsverhältnisse für jeden Strom- bzw. Spannungsmesseingang einzeln program- miert werden. Am Gerät ist nur das Übersetzungsverhält- nis der jeweiligen Gruppe der Strommes- seingänge I1-I3 bzw. der Spannungsmes- seingänge V1-V3 einstellbar. Das Übersetzungsverhältnis des Strom- wandlereingangs I4 und der Differenz- Abb.

  • Seite 53: Stromwandler Für I1-I3 Programmieren

    UMG 96RM-PN Stromwandler für I1-I3 programmieren In den Programmier-Modus wechseln Eingabe Stromwandler-Sekundärstrom • Ein Wechsel in den Programmier-Modus erfolgt über • Als Sekundärstrom kann nur 1A oder 5A eingestellt das gleichzeitige Drücken der Tasten 1 und 2. Wur- werden. de ein Benutzer-Passwort programmiert, so erscheint •...

  • Seite 54: Spannungswandler Programmieren

    UMG 96RM-PN Spannungswandler programmieren Stromwandler, primär • Wechseln Sie wie beschrieben in den Programmier- Programmier-Modus Modus. Die Symbole für den Programmier-Modus Einheiten-Anzeige PRG und für den Stromwandler CT erscheinen. • Über die Taste 2 erfolgt das Umschalten auf die Span- Stromwandler, sekundärer nungswandler-Einstellung.

  • Seite 55: Parameter Programmieren

    UMG 96RM-PN Parameter programmieren Abb. Passwortabfrage Wurde ein Passwort gesetzt, In den Programmier-Modus wechseln kann über die Tasten 1 und 2 • Wechseln Sie wie beschrieben in den Programmier- dieses eingegeben werden. Modus. Die Symbole für den Programmier-Modus PRG und für den Stromwandler CT erscheinen. •...

  • Seite 56: Tcp/Ip Konfiguration

    UMG 96RM-PN TCP/IP Konfiguration Bezeichnung Innerhalb eines Ethernets besitzt jedes Gerät eine ein- Byte-Kennzeichnung deutige TCP/IP-Adresse, die manuell für das UMG (z. B. Byte 0) der Adresse 96RM-PN vergeben werden kann. Die 4 Byte lange Geräteadresse (Byte 0 bis 3) wird innerhalb der TCP/IP- Adressen-Wert, Byte 0 Konfiguration mit den Angaben zur Subnetzmaske und Gateway ergänzt.
  • Seite 57 UMG 96RM-PN Einstellung der Subnetzmaske (SUb) • Im Programmiermodus gelangen Sie über Taste 2 in die Einstellungen zur Subnetzmaske (Anzeige SUb). • Wählen Sie mit Taste 1 die gewünschte Ziffer und set- zen Sie diese über Taste 2. Wiederholen Sie diesen Abb.

  • Seite 58: Rs485-Geräteadresse (Adr. 000)

    UMG 96RM-PN RS485-Geräteadresse (Adr. 000) RS485-Baudrate (Adr. 001) Sind mehere Geräte über die RS485-Schnittstelle mitei- Für die RS485-Schnittstellen ist eine gemeinsame nander verbunden, so kann ein Mastergerät diese Ge- Baudrate einstellbar. Die Baudrate ist im Netz einheitlich räte nur aufgrund ihrer Geräteadresse unterscheiden. zu wählen.

  • Seite 59: Benutzer-Passwort (Adr. 050)

    UMG 96RM-PN Benutzer-Passwort (Adr. 050) Um ein versehentliches Ändern der Programmierdaten zu erschweren, kann ein Benutzer-Passwort program- miert werden. Erst nach Eingabe des korrekten Benut- zer-Passwortes, ist ein Wechsel in die nachfolgenden Programmier-Menüs möglich. Werkseitig ist kein Benutzer-Passwort vorgegeben. In diesem Fall wird das Passwort-Menü...

  • Seite 60: Parameter

    UMG 96RM-PN Parameter Mittelungsverfahren Das verwendete exponentielle Mittelungsverfahren er- Mittelwert reicht nach der eingestellten Mittelungszeit mindestens 95% des Messwertes. Für die Strom-, Spannungs- und Leistungsmesswerte werden Mittelwerte über einen einstellbaren Zeitraum gebildet. Die Mittelwerte sind mit einem Querstrich über Min- und Maxwerte dem Messwert gekennzeichnet.

  • Seite 61: Netzfrequenz (Adr. 034)

    UMG 96RM-PN Netzfrequenz (Adr. 034) Für die automatische Ermittlung der Netzfrequenz muss Einstellbereich: 0, 45 .. 65 am Spannungsmesseingang V1 eine Spannung L1-N 0 = Automatische Frequenzbestimmung. von größer 10Veff anliegen. Die Netzfrequenz wird aus der Messpannung ermit- telt. Aus der Netzfrequenz wird dann die Abtastfrequenz für 45..65 = Festfrequenz die Strom- und Spannungseingänge berechnet.

  • Seite 62: Energiezähler

    UMG 96RM-PN Energiezähler Energiezähler löschen (Adr. 507) Das UMG 96RM-PN hat Energiezähler für Wirkenergie, Die Wirk-, Schein- und Blindenergiezähler können nur Blindenergie und Scheinenergie. gemeinsam gelöscht werden. Um den Inhalt der Energiezähler zu löschen, muss die Adresse 507 mit „001“ beschrieben werden. Ablesen der Wirkenergie Summe Wirkenergie Die in diesem Beispiel...

  • Seite 63: Oberschwingungen

    UMG 96RM-PN Oberschwingungen Oberschwingungsgehalt THD Oberschwingungen sind das ganzzahlige Vielfache einer THD ist das Verhältnis des Effektivwertes der Ober- Grundschwingung. schwingungen zum Effektivwert der Grundschwingung. Beim UMG 96RM-PN muss die Grundschwingung der Spannung im Bereich 45 bis 65Hz liegen. Auf diese Oberschwingungsgehalt des Stromes THDI: Grundschwingung beziehen sich die berechneten Ober- schwingungen der Spannungen und der Ströme.

  • Seite 64: Messwert-Weiterschaltung

    UMG 96RM-PN Messwert-Weiterschaltung Wechselzeit (Adr. 039) Alle 10/12 Perioden werden alle Messwerte berechnet Einstellbereich : 0 .. 60 Sekunden und sind einmal in der Sekunde in den Messwertanzei- Sind 0 Sekunden eingestellt, so erfolgt kein Wechsel gen abrufbar. Für den Abruf der Messwertanzeigen ste- zwischen den für die Messwert-Weiterschaltung ausge- hen zwei Methoden zur Verfügung: wählten Messwertanzeigen.

  • Seite 65: Profil-Einstellung

    UMG 96RM-PN Anzeigen-Profil (Adr. 037) Einstellbereich: 0 .. 3 0 - Anzeigen-Profil 1, fest vorbelegt. 1 - Anzeigen-Profil 2, fest vorbelegt. 2 - Anzeigen-Profil 3, fest vorbelegt. 3 - Anzeigen-Profil kundenspezifisch. Die kundenspezifischen Profile (Anzeigen- Wechsel-Profil und Anzeigen-Profil) können nur über die Software GridVis programmiert werden.

  • Seite 66: Drehfeldrichtung

    UMG 96RM-PN Drehfeldrichtung LCD Kontrast (Adr. 035) Die Drehfeldrichtung der Spannungen und die Frequenz Die bevorzugte Betrachtungsrichtung für die LCD Anzei- der Phase L1 werden in einer Anzeige dargestellt. ge ist von „unten“. Der LCD Kontrast der LCD Anzeige kann durch den Anwender angepasst werden. Die Kon- Die Drehfeldrichtung gibt die Phasenfolge in Drehstrom- trasteinstellung ist im Bereich von 0 bis 9 in 1er Schritten netzen an.
  • Seite 67 UMG 96RM-PN Betriebsbeleuchtung (Adr. 036): DCP „Identify Station“-Signal der SPS: Die Betriebsbeleuchtung wird durch einen Tastendruck Werden von der SPS Steuersignale zur oder beim Neustart aktiviert. Geräte-Identifikation an das Gerät ver- sendet, erfolgt ein Wechsel der Hinter- Standby-Beleuchtung (Adr. 747) grundbeleuchtung zwischen maximaler Die Aktivierung dieser Hintergrundbeleuchtung erfolgt und minimaler Helligkeit („Blinken“...

  • Seite 68: Zeiterfassung

    UMG 96RM-PN Betriebsstundenzähler Zeiterfassung Der Betriebsstundenzähler misst die Zeit in der das Das UMG 96RM-PN erfasst die Betriebsstunden und die UMG 96RM-PN Messwerte erfasst und anzeigt. Gesamtlaufzeit jedes Vergleichers, wobei die Zeit Die Zeit der Betriebsstunden wird mit einer Auflösung •...

  • Seite 69: Seriennummer (Adr. 754)

    UMG 96RM-PN Seriennummer (Adr. 754) Die vom UMG 96RM-PN angezeigte Seriennummer ist 6 stellig und ist ein Teil der auf dem Typenschild ange- zeigten Seriennummer. Die Seriennummer kann nicht geändert werden. Anzeige Seriennummer Angabe Seriennummer auf dem Typenschild: XX00-0000 Software Release (Adr. 750) Die Software für das UMG 96RM-PN wird kontinuierlich verbessert und erweitert.

  • Seite 70: Inbetriebnahme

    UMG 96RM-PN Inbetriebnahme Messstrom anlegen Das UMG 96RM-PN ist für den Anschluss von ../1A und Versorgungsspannung anlegen ../5A Stromwandlern ausgelegt. Über die Strommesseingänge können nur Wechselströ- • Die Höhe der Versorgungsspannung für das UMG me und keine Gleichströme gemessen werden. 96RM-PN ist dem Typenschild zu entnehmen.

  • Seite 71: Drehfeldrichtung

    UMG 96RM-PN Drehfeldrichtung Differenzstrom anlegen Überprüfen Sie in der Messwertanzeige des UMG 96RM Schließen Sie nur Differenzstromwandler an die Eingän- die Richtung des Spannungs-Drehfeldes. ge I5 und I6 mit einem Nennstrom von 30mA an! Bei- Üblicherweise liegt ein „rechtes“ Drehfeld vor. de Differenzstromeingänge können Wechselströme und pulsierende Gleichströme messen.

  • Seite 72: Ausfall-Überwachung (Rcm) Für I5, I6

    UMG 96RM-PN Ausfall-Überwachung (RCM) für I5, I6 Das UMG96RM-PN ermöglicht für die Eingänge I5 und Die Überwachung der Verbindung zum Dif- I6 eine permanente Kontrolle der Verbindung zum Diffe- ferenzstromwandler ist nur im AC-Modus renzstromwandler. verfügbar! Für die Wandlerüberwachung sind Diffe- Modbus-Adr.

  • Seite 73: Messung Überprüfen

    UMG 96RM-PN Messung überprüfen Überprüfen der Summenleistungen Sind alle Spannungs- und Strommesseingänge richtig Werden alle Spannungen, Ströme und Leistungen für die angeschlossen, so werden auch die Einzel- und Sum- jeweiligen Außenleiter richtig angezeigt, so müssen auch menleistungen richtig berechnet und angezeigt. die vom UMG 96RM gemessenen Summenleistungen stimmen.

  • Seite 74: Rs485-Schnittstelle

    UMG 96RM-PN RS485-Schnittstelle Über das MODBUS RTU Protokoll mit CRC-Check an Broadcast (Adresse 0) wird vom Gerät nicht der RS485 Schnittstelle kann auf die Daten aus der Pa- unterstützt. rameter- und der Messwertliste zugegriffen werden. Adressbereich: 1 .. 247 Die Telegrammlänge darf 256 Byte nicht Werksseitige Voreinstellung : 1 überschreiten.
  • Seite 75 UMG 96RM-PN Beispiel: Auslesen der Spannung L1-N Die Spannung L1-N ist in der Messwertliste unter der Adresse 19000 abgelegt. Die Spannung L1-N liegt im FLOAT Format vor. Die Geräteadresse des UMG 96RM-PN wird hier mit Adresse = 01 angenommen. Die „Response“ des UMG96 RM-PN kann dann wie folgt Die „Query Message“...

  • Seite 76: Digitalausgänge

    UMG 96RM-PN Digitalausgänge Das UMG 96RM-PN besitzt in der Gruppe 1 zwei digitale Ausgänge. Weitere drei digitale Ausgänge können in der Gruppe 2 gesetzt werden. Den Digitalausgängen können wahlweise unterschied- liche Funktionen zugeordnet werden. Die Einstellungen der Funktionen ist über die Software GridVis innerhalb des Konfi gurationsmenüs zu treffen.

  • Seite 77: Digitalausgänge - Zustandsanzeigen

    UMG 96RM-PN Digitalausgänge - Zustandsanzeigen Da die Anzeige nur einmal pro Sekunde Der Zustand der Schaltausgänge von Gruppe 1 wird in aktualisiert wird, können schnellere Zu- der Anzeige des UMG 96RM-PN durch Kreissymbole standsänderungen der Ausgänge nicht dargestellt. Zustände der digitalen Ausgänge der Grup- angezeigt werden.

  • Seite 78: Digitalausgang

    UMG 96RM-PN Funktionen der digitalen Ausgänge der Gruppe 1 Den zwei Digitalausgängen der Gruppe 1 können wahlweise folgende Funktionen zugeordnet werden: Digitalausgang 1 Digitalausgang 2 Adr. 200 = 0 Ergebnis der Vergleichergruppe 1 Adr. 202 = 0 Ergebnis der Vergleichergruppe 2 Adr.

  • Seite 79: Impulsausgang (Gruppe 1)

    UMG 96RM-PN Impulsausgang (Gruppe 1) Die Digitalausgänge der Gruppe 1 können auch für die Ausgabe von Impulsen zur Zählung des Energiever- brauchs genutzt werden. Dazu wird nach dem Erreichen einer bestimmten, einstellbaren Energiemenge ein Im- puls von definierter Länge am Ausgang angelegt. Um einen Digitalausgang als Impulsausgang zu verwen- den, müssen Sie verschiedene Einstellungen über die Software GridVis innerhalb des Konfigurationsmenüs...
  • Seite 80 UMG 96RM-PN UMG 96RM-PN Zustand vom Digitalausgang 1 Display-Anzeige Adr. 608 =0 Auswahl der Digital- Quelle Inverter ausgang 1 Impuls Adr. 100 = 874 (Adresse von Psum3) Adr. 201=0 (nicht invertiert) Adr. 106 = 5 (50 ms) Adr. 200 =1 Adr.
  • Seite 81 UMG 96RM-PN Impulslänge (Adr. 106): Aufgrund der Mindest-Impulslänge und der Mindest- Die Impulslänge ist für beide Impulsausgänge gültig und wird über die Software GridVis eingestellt. Impulspause, ergeben sich für die maximale Anzahl an Impulsen pro Stunde die Werte in der Tabelle. Die typische Impulslänge für S0-Impulse beträt 30ms.
  • Seite 82 UMG 96RM-PN Impulswertigkeit (Adr. 102, 104) Mit der Impulswertigkeit geben Sie an, wieviel Energie (Wh oder varh) einem Impuls entsprechen soll. Die Impulswertigkeit wird durch die maximale Anschluß- leistung und die maximale Impulsanzahl pro Stunde be- stimmt. Wenn Sie die Impulswertigkeit mit einem positiven Vor- zeichen angeben, werden nur dann Impulse ausgegeben wenn auch der Messwert ein positives Vorzeichen hat.
  • Seite 83 UMG 96RM-PN Impulswertigkeit ermitteln Externe 230V AC Betriebsspannung Festlegen der Impulslänge 24V DC Legen Sie die Impulslänge enstprechend den Anforde- rungen des angeschlossenen Impulsempfängers fest. UMG 96RM-PN Bei einer Impulslänge von z.B. 30 ms, kann das Schalt- und Impulsausgänge UMG 96RM eine maximale Anzahl von 60000 Impulsen (siehe Tabelle “maximale Impulsanzahl“...

  • Seite 84: Vergleicher Und Grenzwertüberwachung

    UMG 96RM-PN Vergleicher und Grenzwertüberwachung Zur Überwachung von Grenzwerten stehen zwei Verglei- chergruppen (1 - 2) mit je 3 Vergleichern (A - C) zur Ver- fügung. Die Ergebnisse der Vergleicher A bis C können UND oder ODER verknüpft werden. Das Verknüpfungsergebnis der Vergleichergruppe 1 kann dem Digitalausgang 1 und das Verknüpfungser- gebnis der Vergleichergruppe 2 kann dem Digitalaus- gang 2 zugewiesen werden.
  • Seite 85 UMG 96RM-PN Vergleichergruppe 1 Vergleicher A Vergleicher B Vergleicher C Messwert (Adr.110) Messwert (Adr.116) Messwert (Adr.122) Grenzwert (Adr.108) Grenzwert (Adr.114) Grenzwert (Adr.120) Mindesteinschaltzeit (Adr.111) Mindesteinschaltzeit (Adr.117) Mindesteinschaltzeit (Adr.123) Vorlaufzeit (Adr. 112) Vorlaufzeit (Adr. 118) Vorlaufzeit (Adr. 124) Operator ">=", "<" (Adr.113) Operator ">=", "<"...
  • Seite 86 UMG 96RM-PN Beispiel: Stromüberwachung im N Für die Vorlaufzeit von 60Sekunden soll Überschreitung min- Wird der Strom im N für 60 Sekunden größer als 100A, destens anliegen. so soll der Digitalausgang 1 für mindestens 2 Minuten Adr. 112 = 60 Sekunden schalten.
  • Seite 87 UMG 96RM-PN UMG 96RM-PN Zustand von Digitalausgang 1 Display-Anzeige Adr. 608 =0 Auswahl der Digital- Inverter Quelle ausgang 1 Vergleichergruppe 1 Vergleicher A Adr. 201=0 (nicht invertiert) Ergebnis Vergleicher B Adr. 200 =0 Adr. 201=1 (invertiert) Adr. 616 Vergleicher C Blockschaltbild: Verwendung des Digitalausganges 1 zur Grenzwertüberwachung.
  • Seite 88 UMG 96RM-PN • Messwert (Adr. 110,116,122,129,135,141) • Vergleicherergebnis (Adr. 610,611,612,613,614,615) Im Messwert steht die Adresse des zu überwachen- Das Ergebnis aus dem Vergleich zwischen Messwert den Messwertes. und Grenzwert steht im Vergleicherergebnis. Messwert = 0 der Vergleicher ist inaktiv. Dabei entspricht: 0 = Es liegt keine Grenzwertverletzung vor.
  • Seite 89 UMG 96RM-PN Vergleicherlaufzeiten Vergleicherlaufzeiten sind Zeit-Zähler, die sich bei einem Messwert gesetzten Vergleicherausgang aufsummieren. D.h. ist die Bedingung des Vergleichers erfüllt und die Vorlaufzeit abgelaufen, erhöht sich der Zähler um den entsprechen- Grenzwert den Zeitbetrag - die Mindesteinschaltzeit wird hierbei nicht berücksichtigt! Grenzwert- verletzung (z.B.

  • Seite 90: Service Und Wartung

    UMG 96RM-PN Service und Wartung Service Sollten Fragen auftreten, die nicht in diesem Handbuch Das Gerät wird vor der Auslieferung verschiedenen beschrieben sind, wenden Sie sich bitte direkt an den Sicherheitsprüfungen unterzogen und mit einem Siegel Hersteller. gekennzeichnet. Wird ein Gerät geöffnet, so müssen die Sicherheitsprüfungen wiederholt werden.

  • Seite 91: Firmwareupdate

    UMG 96RM-PN Firmwareupdate Ist das Gerät mit einem Computer verbunden, so kann über die Software GridVis die Gerätefirmware aktualisiert werden. Über die Auswahl einer geeigneten Updatedatei (Menü Extras/Gerät aktualisieren) und des Gerätes erfolgt die Übertragung der neuen Firmware. Abb. Firmwareupdate-Assistent der Software GridVis...

  • Seite 92: Fehler-/Warnmeldungen

    UMG 96RM-PN Fehler-/Warnmeldungen Warnungen Warnungen sind weniger Das UMG 96RM-PN kann im Display vier verschiedene schwerwiegende Fehler Fehlermeldungen anzeigen: und müssen mit der Ta- ste 1 oder Taste 2 quittiert • Warnungen, werden. Erfassung • schwerwiegende Fehler und und Anzeige von Mess- •...
  • Seite 93 UMG 96RM-PN Schwerwiegende Fehler Beispiel Fehlermeldung 911: Beim Auftreten eines schwerwiegenden Fehlers muss das Gerät zur Überprüfung an den Hersteller geschickt Die Fehlernummer setzt sich aus dem schwer wiegenden werden. Fehler 910 und der internen Fehlerur sache 0x01 zu- Fehler Fehlerbeschreibung sammen.

  • Seite 94: Messbereichsüberschreitung

    UMG 96RM-PN Messbereichsüberschreitung Beispiele Messbereichsüberschreitungen werden so lange sie vor- liegen angezeigt und können nicht quittiert werden. Eine Messbereichsüberschreitung liegt dann vor, wenn min- destens einer der Spannungs- oder Strommesseingän- A = Strompfad ge ausserhalb seines spezifizierten Messbereiches liegt. Mit den Pfeilen „nach oben“ wird die Phase markiert in Abb.: Anzeige Messbe- welcher die Messbereichsüberschreitung aufgetreten reichsüberschreitung im...

  • Seite 95: Parameter Messbereichsüberschreitung

    UMG 96RM-PN Parameter Messbereichsüberschreitung Eine weiterführende Fehlerbeschreibung wird kodiert im Parameter Messsbereichsüberschreitung (Adr. 600) nach folgendem Format abgelegt: F F F F F F F F Phase 1: Phase 2: Phase 3: Phase 4 (I4): Beispiel: Fehler in Phase 2 im Strompfad: 0xF2FFFFFF Beispiel: Fehler in Phase 3 im Spannungspfad U 0xFFF4FFFF...

  • Seite 96: Vorgehen Im Fehlerfall

    UMG 96RM-PN Vorgehen im Fehlerfall Fehlermöglichkeit Ursache Abhilfe Keine Anzeige Externe Sicherung für die Versorgungsspannung Sicherung ersetzen. hat ausgelöst. Keine Stromanzeige Messspannung nicht Messspannung anschließen. angeschlossen. Messstrom nicht angeschlossen. Messstrom anschließen. Angezeigter Strom ist zu groß oder Strommessung in der falschen Phase. Anschluss überprüfen und ggf.
  • Seite 97 UMG 96RM-PN Fehlermöglichkeit Ursache Abhilfe Wirkleistung zu klein oder zu groß. Das programmierte Stromwandler-Übersetzungs- Stromwandler-Übersetzungsverhältnis am verhältnis ist falsch. Stromwandler ablesen und programmieren Der Strompfad ist dem falschen Spannungspfad Anschluss überprüfen und ggf. korrigieren. zugeordnet. Das programmierte Spannungswandler-Überset- Spannungswandler-Übersetzungsverhältnis am zungsverhältnis ist falsch.

  • Seite 98: Technische Daten

    UMG 96RM-PN Technische Daten Allgemein Nettogewicht (mit aufgesetzten Steckverbindern) ca. 380g Verpackungsgewicht (inkl. Zubehör) ca. 780g Lebensdauer der Hintergrundbeleuchtung 40000h (Hintergrundbeleuchtung reduziert sich über diese Dauer auf ca. 50%) Transport und Lagerung Die folgenden Angaben gelten für Geräte, die in der Originalverpackung transportiert bzw. gelagert werden. Freier Fall Temperatur K55 (-25°C bis +70°C)
  • Seite 99 UMG 96RM-PN Versorgungsspannung Option 230V Nennbereich 90V - 277V (50/60Hz) oder DC 90V - 250V; 300V CATIII Leistungsaufnahme max. 8,5VA / 5W Option 24V Nennbereich 24V - 90V AC / DC; 150V CATIII Leistungsaufnahme max. 7VA / 5W Arbeitsbereich +-10% vom Nennbereich Interne Sicherung, nicht austauschbar Typ T1A / 250V/277V gemäß...
  • Seite 100 UMG 96RM-PN Spannungsmessung Dreiphasen 4-Leitersysteme mit Nennspannungen bis 277V/480V (+-10%) Dreiphasen 3-Leitersysteme, ungeerdet, IT 480V (+-10%) mit Nennspannungen bis Überspannungskategorie 300V CAT III Bemessungsstoßspannung Messbereich L-N .. 300Vrms (max. Überspannung 520Vrms ) Messbereich L-L .. 520Vrms (max. Überspannung 900Vrms ) Auflösung 0,01V Crest-Faktor...
  • Seite 101 UMG 96RM-PN Strommessung I1 - I4 Nennstrom Messbereich 0 .. 6A Crest-Faktor 1,98 Auflösung 0,1mA (Display 0,01A) Überspannungskategorie 300V CAT II Bemessungsstoßspannung Leistungsaufnahme ca. 0,2 VA (Ri=5mΩ) Überlast für 1 Sek. 120A (sinusförmig) Abtastfrequenz 21,33kHz (50Hz), 25,6 kHz (60Hz) je Messkanal Differenzstrommessung I5 / I6 Nennstrom 30mA...
  • Seite 102 UMG 96RM-PN Temperaturmesseingang Wahlweise 2 Eingänge. Updatezeit 1 Sekunde Anschließbare Fühler PT100, PT1000, KTY83, KTY84 Gesamtbürde (Fühler u. Leitung) max. 4 kOhm Fühlertyp Temperaturbereich Widerstandbereich Messunsicherheit KTY83 -55°C ... +175°C 500Ohm ... 2,6kOhm ± 1,5% rng KTY84 -40°C ... +300°C 350Ohm ...
  • Seite 103 UMG 96RM-PN Digitale Ausgänge 2 und wahlweise zusätzlich 3 digitale Ausgänge, Halbleiterrelais, nicht kurzschlussfest. Schaltspannung max. 33V AC, 60V DC Schaltstrom max. 50mAeff AC/DC Reaktionszeit 10/12 Perioden + 10ms * Impulsausgang (Energie-Impulse) max. 50Hz * Reaktionszeit z. B. bei 50 Hz: 200ms + 10ms = 210 ms Digitale Eingänge Wahlweise 3 digitale Eingänge, Halbleiterrelais, nicht kurzschlussfest.
  • Seite 104 UMG 96RM-PN Anschlussvermögen der Klemmstellen (Spannungs- und Strommessung) Anschließbare Leiter. Pro Klemmstelle darf nur ein Leiter angeschlossen werden! Strom Spannung Eindrähtige, mehrdrähtige, feindrähtige 0,2 - 2,5mm , AWG 26-12 0,08 - 4,0mm , AWG 28-12 Stiftkabelschuhe, Aderendhülsen 0,2 - 2,5mm 0,2 - 2,5mm Anzugsdrehmoment 0,4 - 0,5Nm...

  • Seite 105: Kenngrößen Von Funktionen

    UMG 96RM-PN Kenngrößen von Funktionen Funktion Symbol Genauigkeitsklasse Messbereich Anzeigebereich Gesamt-Wirkleistung (IEC61557-12) 0 .. 5,4 kW 0 W .. 999 GW * Gesamt-Blindleisung QA, Qv (IEC61557-12) 0 .. 5,4 kvar 0 varh .. 999 Gvar * Gesamt-Scheinleistung SA, Sv (IEC61557-12) 0 ..
  • Seite 106 UMG 96RM-PN Funktion Symbol Genauigkeitsklasse Messbereich Anzeigebereich Strom-Oberschwingungen Kl. 1 (IEC61000-4-7) bis 2,5 kHz 0 A .. 999 kA THD des Stromes THDi (IEC61557-12) bis 2,5 kHz 0 % .. 999 % THD des Stromes THD-Ri Netzsignalspannung 1) Bezug auf die Amplitude. Beim Erreichen der max.

  • Seite 107: Parameter- Und Modbus-Adressenliste

    UMG 96RM-PN Parameter- und Modbus-Adressenliste In dem Auszug der folgenden Parameterliste ste- Eine gesamte Übersicht der Parameter hen Einstellungen, die für den korrekten Betrieb des und Messwerte sowie Erklärungen zu aus- UMG 96RM-PN notwendig sind, wie z.B. Stromwandler gewählten Messwerten sind im Dokument und Geräteadresse.
  • Seite 108 UMG 96RM-PN Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung FLOAT RD/WR Spannungswandler V2, prim. 0..1000000 FLOAT RD/WR Spannungswandler V2, sek. 100, 400 FLOAT RD/WR Stromwandler I3, primär 0..1000000 FLOAT RD/WR Stromwandler I3, sek. 1..5 FLOAT RD/WR Spannungswandler V3, prim. 0..1000000 FLOAT RD/WR Spannungswandler V3, sek.
  • Seite 109 UMG 96RM-PN Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung SHORT RD/WR Adresse des Messwertes, Digitalausg. 1 0..32000 SHORT RD/WR Adresse des Messwertes, Digitalausg. 2 0..32000 FLOAT RD/WR Impulswertigkeit, Digitalausgang 1 -1000000..+1000000 1000 FLOAT RD/WR Impulswertigkeit, Digitalausgang 2 -1000000..+1000000 1000 SHORT RD/WR 10ms Mindestimpulslänge (1=10ms)
  • Seite 110 UMG 96RM-PN Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung SHORT RD/WR Vergleicher 1C, Mindesteinschaltzeit 0..32000 SHORT RD/WR Vergleicher 1C, Vorlaufzeit 0..32000 SHORT RD/WR Vergleicher 1C, Operator „>=“=0 „<“=1 SHORT RD/WR Ergebnis der Vergleichergruppe 2; A, B, C verknüpfen (1=und, 0=oder) FLOAT RD/WR Vergleicher 2A, Grenzwert...
  • Seite 111 UMG 96RM-PN Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung SHORT RD/WR „Display-Blinken“ Bit 1 = 1/0: aktiv/deaktiv für Vergleichergruppen-Ausgang 1 Bit 2 = 1/0: aktiv/deaktiv für Vergleichergruppen-Ausgang 2 SHORT RD/WR Auswahl der Quelle für Digitalausgang 1 0..5 SHORT RD/WR Inverter Digitalausgang 1 0, 1 SHORT RD/WR...
  • Seite 112 UMG 96RM-PN Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung SHORT RD/WR Umschaltung IOs der Gruppe 2 0=Output, 1=Input SHORT RD/WR Inverter Digitalausgang 3 0, 1 SHORT RD/WR Inverter Digitalausgang 4 0, 1 SHORT RD/WR Inverter Digitalausgang 5 0, 1 (*2) FLOAT RD/WR Stromwandler I4, primär...
  • Seite 113 UMG 96RM-PN Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung SHORT RD/WR Wandlerüberwachung I5 0 (deaktiv), 1 (aktiv) SHORT RD/WR Wandlerüberwachung I6 0 (deaktiv), 1 (aktiv) SHORT RD/WR Automatische Profinet-Parametrierung 0 (aktiv), 1 (deaktiv) UINT RD/WR Messbereichsüberschreitung 0..0xFFFFFFFF SHORT RD/WR Modbus-Wert für Ausgang 1 0, 1 SHORT RD/WR...
  • Seite 114 UMG 96RM-PN Tabelle 2 - Modbus-Adressenliste (häufig benötigte Messwerte) Die in dieser Dokumentation aufgeführten Eine gesamte Übersicht der Parameter Adressen im Bereich bis 800 sind direkt und Messwerte sowie Erklärungen zu aus- am Gerät einstellbar. gewählten Messwerten sind im Dokument Für die Programmierung von Vergleichern „Modbus-Adressenliste“...
  • Seite 115 UMG 96RM-PN Modbus Adresse Adresse über Display Format RD/WR Einheit Bemerkung 19032 float Apparent power S L3 19034 float Sum; Ssum3=S1+S2+S3 19036 float Fund. reactive power (mains frequ.) Q L1 19038 float Fund. reactive power (mains frequ.) Q L2 19040 float Fund.

  • Seite 116: Zahlenformate

    Unterbrechung der Aufzeichnung von max. 5 Minuten kommen: · Komparatortimer 32 bit · S0-Zählerstände uint 32 bit · Min. / Max. / Mittelwerte float 32 bit IEEE 754 IEEE 754 (ohne Datum und Uhrzeit) · Energiewerte Konfigurationsdaten werden sofort gespeichert . Ausführliche Modbus-Adressen- und Parameterliste auf www.janitza.de.
  • Seite 117 UMG 96RM-PN Tabelle 3 - Messwerte im ProfiNet-Profil Power Factor L1 Active Energy L1 Power Factor L1-L3 Sum Active Energy L1-L3 Sum Power Factor L2 Active Energy L2 Power Factor L3 Active Energy L3 Reactive Energy capacitive L1 Active Energy obtained L1 Reactive Energy capacitive L1-L3 Sum Active Energy obtained L1-L3 Sum Reactive Energy capacitive L2...

  • Seite 118: Maßbilder

    UMG 96RM-PN Maßbilder Alle Angaben in mm. Rückansicht Ansicht von unten □ 91,5 110,5...

  • Seite 119: Seitenansicht

    UMG 96RM-PN Seitenansicht Ausbruchmaß ca. 90 +0,8 (Tiefe ohne Stecker)

  • Seite 120: Übersicht Messwertanzeigen

    UMG 96RM-PN Übersicht Messwertanzeigen Messwerte Mittelwerte Maxwerte Minwerte L1-N Spannung L1-N Spannung L1-N Spannung L1-N Spannung L2-N Spannung L2-N Spannung L2-N Spannung L2-N Spannung L3-N Spannung L3-N Spannung L3-N Spannung L3-N Spannung Messwerte Mittelwerte Maxwerte Minwerte L1-L2 Spannung L1-L2 Spannung L1-L2 Spannung L1-L2 Spannung L2-L3 Spannung...
  • Seite 121 UMG 96RM-PN Messwert Mittelwert Maxwert Summe Summe Summe Scheinleistung Scheinleistung Scheinleistung Messwerte Mittelwerte Maxwerte (ind) L1 Blindleistung L1 Blindleistung L1 Blindleistung L2 Blindleistung L2 Blindleistung L2 Blindleistung L3 Blindleistung L3 Blindleistung L3 Blindleistung Messwert Mittelwert Maxwert (ind) Summe Blindleist. Summe Blindleist. Summe Blindleist.
  • Seite 122 UMG 96RM-PN Messwert L1 cos(phi) L2 cos(phi) L3 cos(phi) Messwert Mittelwert Summe cos(phi) Summe cos(phi) Messwert Frequenz L1 Drehfeldanzeige Messwert Messwert Messwert Messwert Messwert Messwert Messwert Wirkenergie L1 Wirkenergie L2 Wirkenergie L3 Summe Wirkenergie Summe Wirkenergie Summe Wirkenergie Summe Bezug (Tarif 1) Bezug (Tarif 1) Bezug (Tarif 1) (ohne Rücklaufsperre)
  • Seite 123 UMG 96RM-PN Messwert Messwert Messwert 1. Oberschwing. 3. Oberschw. 15. Oberschw. U L2 U L2 U L2 Messwert Messwert Messwert 1. Oberschwing. 3. Oberschw. 15. Oberschw. U L3 U L3 U L3 Messwert Messwert Messwert 1. Oberschwing. 3. Oberschw. 15. Oberschw. I L1 I L1 I L1...
  • Seite 124 UMG 96RM-PN Maxwert Maxwert Maxwert 1. Oberschwing. 3. Oberschwing. 15. Oberschwing. U L3 U L3 U L3 Maxwert Maxwert Maxwert 1. Oberschwing. 3. Oberschwing. 15. Oberschwing. I L1 I L1 I L1 Maxwert Maxwert Maxwert 1. Oberschwing. 3. Oberschwing. 15. Oberschwing. I L2 I L2 I L2...

  • Seite 125: Anschlussbeispiel 1

    UMG 96RM-PN Anschlussbeispiel 1 (mit Differenzstrommessung I DIFF DIFF 0-30 mA 0-30 mA 33 34 Gruppe 1 Gruppe 2 RS485 Digital-Eingänge/Ausgänge Analog-Eingänge UMG 96RM-PN Versorgungs- Spannungsmessung Strommessung spannung N/- L/+ 19 18 UL/IEC zugelassene Überstrom- Schutzeinrichtung (6A Typ C) UL/IEC zugelassene Überstrom- Schutzeinrichtung (10A Typ C) Kurzschlussbrücken (extern) 230V/400V 50Hz...

  • Seite 126: Anschlussbeispiel 2

    UMG 96RM-PN Anschlussbeispiel 2 (mit Temperatur- und Differenzstrommessung) DIFF PT100 0-30 mA 33 34 Gruppe 1 Gruppe 2 RS485 Digital-Eingänge/Ausgänge Analog-Eingänge UMG 96RM-PN Versorgungs- Spannungsmessung Strommessung spannung N/- L/+ 19 18 UL/IEC zugelassene Überstrom- Schutzeinrichtung (6A Typ C) UL/IEC zugelassene Überstrom- Schutzeinrichtung (10A Typ C) Kurzschlussbrücken (extern) 230V/400V 50Hz...

  • Seite 127: Kurzanleitung Grundfunktionen

    UMG 96RM-PN Kurzanleitung Grundfunktionen Stromwandlereinstellung, Primärstrom Stromwandlereinstellung ändern Anzeige Programmier-Modus In den Programmier-Modus wechseln: • Ein Wechsel in den Programmier-Modus erfolgt über Stromwandlereinstellung, das gleichzeitige Drücken der Tasten 1 und 2 für ca. Sekundärstrom 1 Sekunde. Die Symbole für den Programmier-Modus Stromwandler-Symbol PRG und für den Stromwandler CT erscheinen.

  • Seite 128: Kurzanleitung Tcp/Ip-Adressierung

    UMG 96RM-PN Kurzanleitung TCP/IP-Adressierung Bezeichnung Manuelle TCP/IP-Einstellungen Byte-Kennzeichnung In den Programmier-Modus wechseln: (z. B. Byte 0) der Adresse • Ein Wechsel in den Programmier-Modus erfolgt über das gleichzeitige Drücken der Tasten 1 und 2 für ca. Adressen-Angabe, Byte 0 1 Sekunde. Die Symbole für den Programmier-Modus PRG und für den Stromwandler CT erscheinen.

Inhaltsverzeichnis
