Tabelle 5- 1 Betrieb unter Grenzbedingungen
Umgebung
+40°C
+50°C
+60°C
Nur bei SCALANCE X204IRT PRO:
+70°C

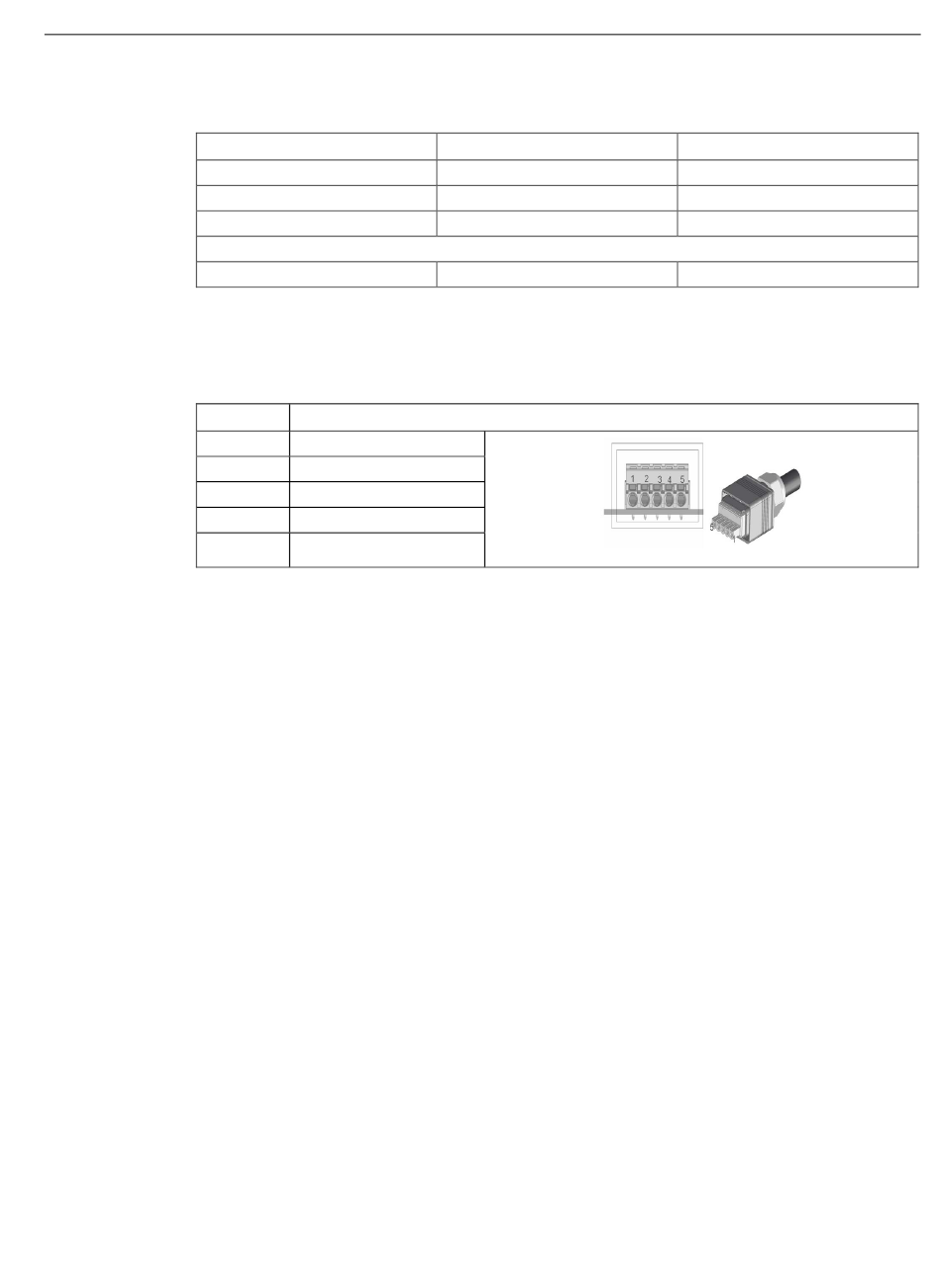

Pin-Belegung der Anschlüsse
Die nachfolgende Tabelle zeigt die Pin-Belegung der beiden Versorgungsanschlüsse:
Pin-Nr.:
5.3.4 Versorgung bei XF-200IRT-Geräten mit BusAdapter-Steckplätzen
Spannungsversorgung bei den Geräten mit BusAdapter-Steckplätzen
Die nachfolgenden Beschreibungen zur Spannungsversorgung gelten für folgende Geräte:
● XF204-2BA IRT

Informationen zur Spannungsversorgung

● Der Anschluss der Spannungsversorgung erfolgt über zwei 2-polige steckbare
Klemmenblöcke, die zum Lieferumfang des Geräts gehören.
● Die Spannungsversorgung ist redundant anschließbar.
– Beide Eingänge sind entkoppelt.
– Keine Lastverteilung.
– Das Netzteil mit der höheren Ausgangsspannung versorgt das Gerät alleine.
● Spannung: DC 24 V
● Leitungsquerschnitt: max. 2,5 mm
● Die Spannungsversorgung ist hochohmig mit dem Gehäuse verbunden, um einen
erdfreien Aufbau zu ermöglichen.
● Die Spannungsversorgung ist potentialgebunden.
● Die Signalleitungen der elektrischen Ethernet-Schnittstellen sind potentialgetrennt.
SCALANCE X-200
Betriebsanleitung, 02/2018, C79000-G8900-C284-12
Belegung
1 L1: DC 24 V
2 N1
3 L2: DC 24 V
4 N2
5 FE (Functional Earth)
Max Power 1 (L1+, N1)
16 A
12 A
8 A
6 A
2
Anschließen
5.3 Spannungsversorgung
Max Power 2 (L2+, N2)
16 A
12 A
8 A
6 A
