BusAdapter montieren

Benötigtes Werkzeug
● Schlitzschraubendreher, Klingenbreite 3 bis 3,5 mm
oder
● Torxschraubendreher, Größe T10
Montage

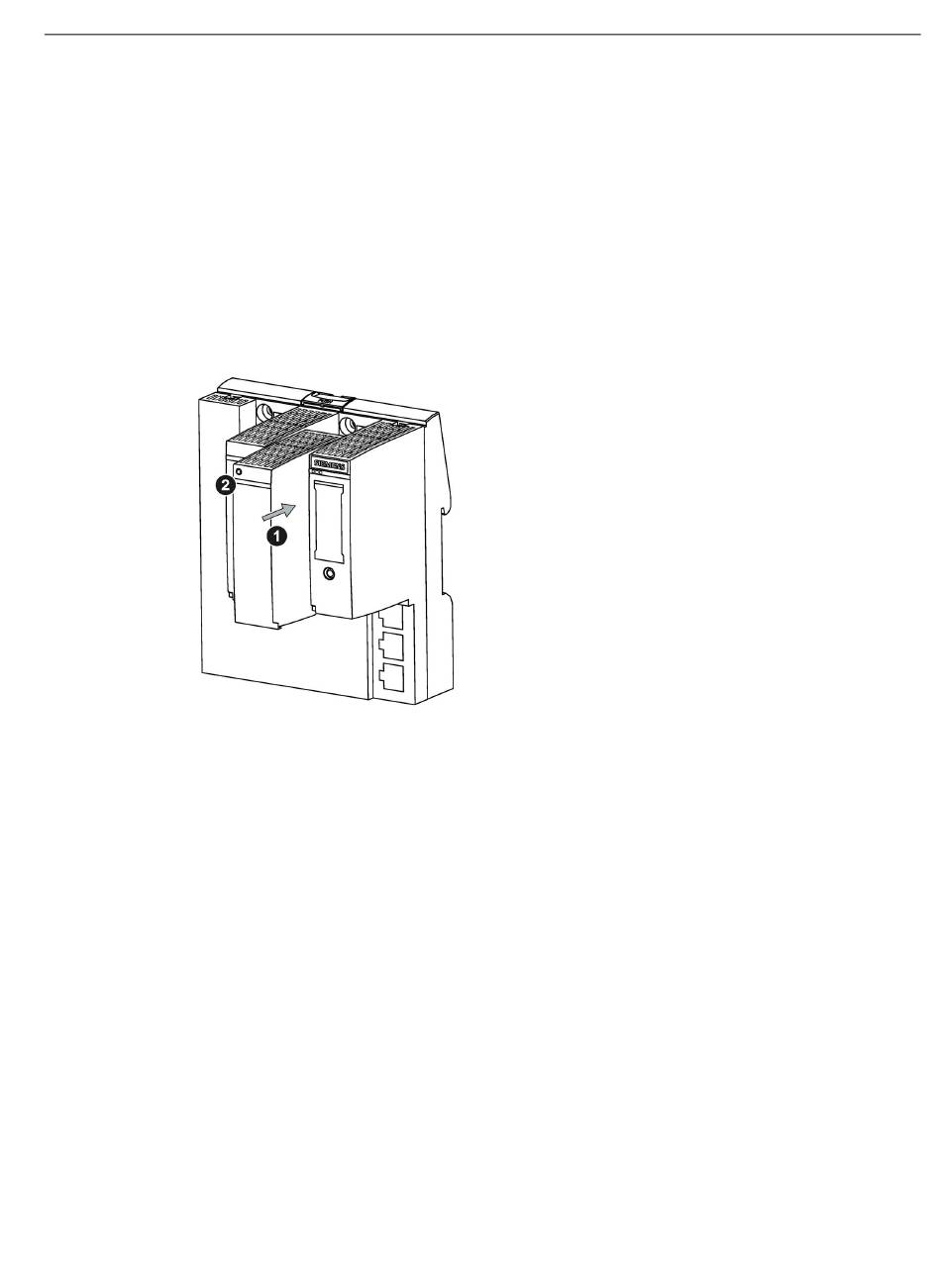

Bild 4-5
Um einen BusAdapter zu montieren, gehen Sie wie folgt vor:
1. Stecken Sie den BusAdapter parallel in die BaseUnit des Gerät, bis die Verriegelung
hörbar einrastet.
2. Verschrauben Sie den BusAdapter mit der BaseUnit des Geräts mit der enthaltenen
Schraube (Anzugsdrehmoment 0,2 Nm).
Verwenden Sie dazu einen Schraubendreher mit 3 bis 3,5 mm Klingenbreite.
3. Stecken Sie die Anschlussstecker in die dafür vorgesehenen Buchsen am BusAdapter.
Demontage
Um einen BusAdapter zu demontieren, gehen Sie wie folgt vor:
1. Demontieren Sie zunächst alle angeschlossenen Leitungen.
2. Lösen Sie die Verschraubung des BusAdapters.
3. Ziehen Sie den BusAdapter parallel nach vorne aus der BaseUnit heraus.
