Anschluss über 2-poligen Klemmenblock
Der Anschluss des Meldekontaktes erfolgt über einen 2-poligen steckbaren Klemmblock.

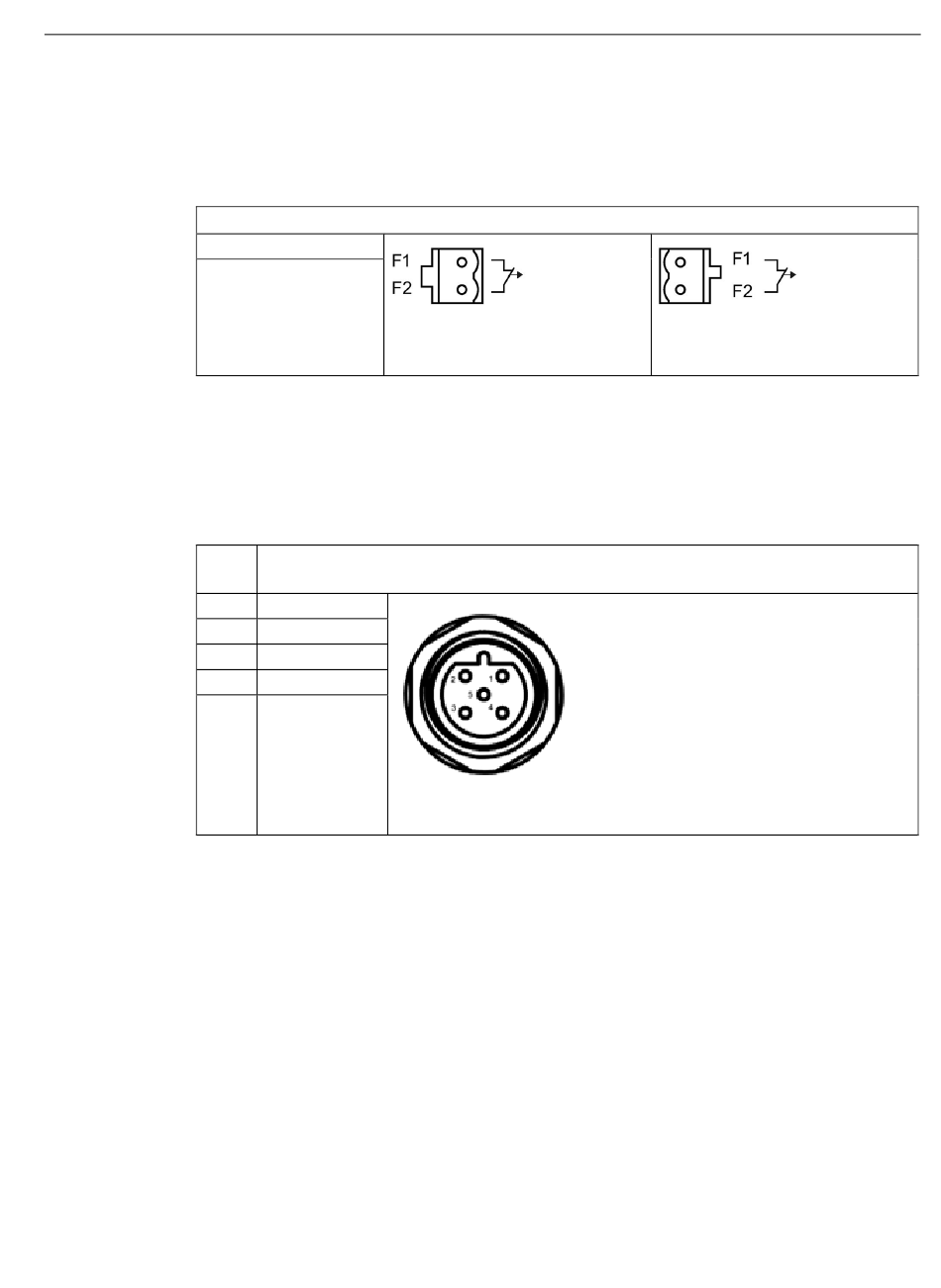

Die nachfolgende Tabelle zeigt die Pin-Belegung:
Belegung
F1: Fehlerkontakt 1
F2: Fehlerkontakt 2
Anschluss über M12-Buchse
Bei den X-200 IRT PRO-Geräten sowie beim X208PRO erfolgt der Anschluss über
eine 5-polige, b-kodierte M12-Buchse.
Die nachfolgende Tabelle zeigt die Pin-Belegung:
Pin-
Nr.:
1
2
3
4
5
SCALANCE X-200
Betriebsanleitung, 02/2018, C79000-G8900-C284-12
SCALANCE X-200, XF-200, X-
200IRT
Belegung
F1
n.c.
n.c.
F2
n.c.
SCALANCE X-200 IRT PRO
Anschließen
5.5 Meldekontakt
