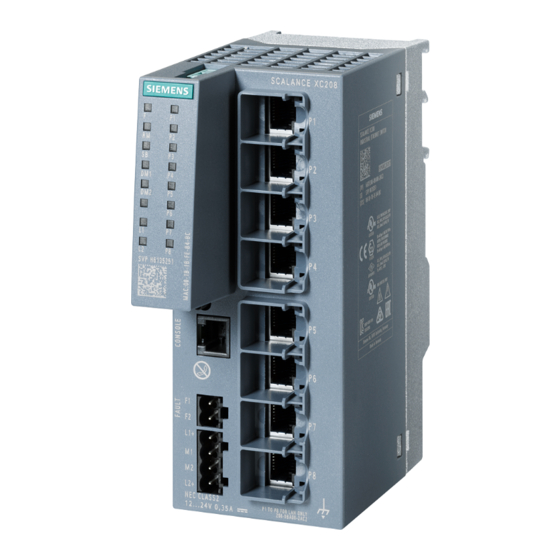

Seite 1 Einleitung Beschreibung Empfehlungen zur Netzwerksicherheit SIMATIC NET Vergabe einer IP-Adresse Industrial Ethernet Switches SCALANCE XB-200/XC-200/ Technische Grundlagen XF-200BA/XP-200/XR-300WG Web Based Management Konfigurieren mit dem Web Based Management Projektierungshandbuch Troubleshooting/FAQ Anhang A 03/2020 C79000-G8900-C360-09...
Seite 2 Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Inhaltsverzeichnis
5.3.5.3 Eine MRP-Interconnection-Verbindung konfigurieren............57 5.3.5.4 Verbinden der Geräte und Basiskonfiguration ...............57 5.3.5.5 Konfiguration der Ringredundanz ..................58 5.3.5.6 Konfiguration von MRP-Interconnection ................60 5.3.6 Standby ..........................65 5.3.7 Link Check ..........................67 5.3.8 Parallel Redundancy Protocol....................69 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 4 LLDP ............................133 6.3.12 Fiber Monitoring Protocol .....................135 6.3.13 Routing..........................137 6.3.13.1 Routing-Tabelle........................137 6.3.13.2 NAT-Übersetzungen ......................138 6.3.14 DHCP-Server ........................139 6.3.15 Diagnose ..........................140 6.3.16 SNMP...........................142 6.3.17 Security ..........................142 6.3.17.1 Übersicht ..........................142 6.3.17.2 Unterstützte Funktionsrechte ....................145 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 5 Automatische Abmeldung ....................225 6.4.12 Konfiguration des SELECT/SET-Tasters ................226 6.4.13 Syslog-Client ........................227 6.4.14 Ports.............................229 6.4.14.1 Übersicht ..........................229 6.4.14.2 Konfiguration ........................233 6.4.15 Fehlerkontrolle ........................241 6.4.15.1 Spannungsversorgung ......................241 6.4.15.2 Link Change .........................241 6.4.15.3 Redundanz...........................243 6.4.16 PROFINET ...........................244 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 6 MST-Port..........................318 6.5.10.6 Enhanced Passive Listening Compatibility ................321 6.5.11 Loop Detection ........................321 6.5.12 Link Aggregation ........................324 6.5.12.1 Allgemein ..........................324 6.5.12.2 LACP Timeout........................327 6.5.13 DCP-Weiterleitung .......................328 6.5.14 LLDP ............................330 6.5.15 Fiber Monitoring Protocol .....................331 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 7 6.7.5 Management ACL ........................397 Troubleshooting/FAQ ..........................401 Laden einer neuen Firmware über TFTP ohne WBM und CLI..........401 Meldung: SINEMA-Konfiguration noch nicht akzeptiert ............403 Austausch von Konfigurationsdaten mit STEP7 Basic/Professional über eine Datei ..404 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 8 Inhaltsverzeichnis Anhang A..............................407 Index.................................413 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 9: Einleitung
Varianten unterscheiden sich nur in ihren Werkseinstellungen. Alle anderen Eigenschaften sind identisch. Das Projektierungshandbuch gilt für folgende Software-Versionen: ● SCALANCE XB-200 Firmware ab Version 4.2 ● SCALANCE XC-200 Firmware ab Version 4.2 ● SCALANCE XF-200BA Firmware ab Version 4.2 ● SCALANCE XP-200 Firmware ab Version 4.2 ●...
Seite 10: Verwendete Bezeichnungen
● Projektierungshandbuch "SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Command Line Interface" Dieses Dokument enthält die CLI-Befehle, die von den IE-Switches unterstützt werden. ● Betriebsanleitung "SCALANCE XB-200", "SCALANCE XC-200", "SCALANCE XF-200BA", "SCALANCE XP-200" und "SCALANCE XR-300WG" Diese Dokumente enthalten Informationen zum Montieren, Anschließen und zu Zulassungen der Produkte.
Seite 11 Sie finden die Dokumentationen hier: ● Auf dem Datenträger, der manchen Produkten beiliegt: – Produkt-CD / Produkt-DVD – SIMATIC NET Manual Collection ● Auf den Internetseiten des Siemens Industry Online Support unter: – SCALANCE XB-200 (https://support.industry.siemens.com/cs/ww/de/ps/15291/man) – SCALANCE XC-200 (https://support.industry.siemens.com/cs/ww/de/ps/24185/man) – SCALANCE XF-200BA (https://support.industry.siemens.com/cs/ww/de/ps/15287/...
Seite 12 Sie finden das SIMATIC NET-Glossar im Internet unter folgender Adresse: 50305045 (https://support.industry.siemens.com/cs/ww/de/view/50305045) Security-Hinweise Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht.
Seite 13 Bezeichnungen sind eingetragene Marken der Siemens AG: SIMATIC NET, SCALANCE, C-PLUG, OLM Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 14 Einleitung SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 15: Beschreibung
Uhrzeitsender oder SNTP-/NTP-Server netzweit einheitlich und erleichtert damit die Zuordnung von Diagnosemeldungen mehrerer Geräte. ● Quality of Service zur Klassifizierung des Netzwerkverkehrs nach CoS (Class of Service - IEEE 802.11Q) und DSCP (Differentiated Services Code Point - RFC 2474) SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 16 Welche IE-Switches CiR unterstützen, entnehmen Sie dem Kapitel "Systemfunktionen und Hardware-Ausstattung". Sie konfigurieren CiR nur über STEP 7 Basic bzw. Professional. Für weitere Informationen siehe auch: PROFINET in SIMATIC PCS 7 (https:// support.industry.siemens.com/cs/ww/de/view/72887082) SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 17: Systemfunktionen Und Hardware-Ausstattung
✓ ✓ NOA-Switch-Funktiona‐ ✓ lität Fehlerkontrolle ✓ ✓ ✓ ✓ ✓ PROFINET ✓ ✓ ✓ ✓ ✓ EtherNet/IP ✓ ✓ ✓ ✓ ✓ Kabeltester ✓ ✓ ✓ ✓ ✓ SFP-Diagnose ✓ ✓ SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 18 ✓ ✓ ✓ ✓ Unicast-Blocking ✓ ✓ ✓ ✓ ✓ Multicast-Gruppen ✓ ✓ ✓ ✓ ✓ IGMP ✓ ✓ ✓ ✓ ✓ GMRP ✓ ✓ ✓ Multicast-Blocking ✓ ✓ ✓ ✓ ✓ SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 19 ✓ ✓ SELECT/SET-Taster ✓ ✓ 2) 3) RESET-Taster ✓ ✓ ✓ SET-Taster ✓ Meldekontakt ✓ ✓ ✓ Serielle Schnittstelle ✓ ✓ ✓ ✓ Anzeigemodi ✓ ✓ Stecktransceiver-Steckplätze ✓ Combo Ports ✓ ✓ SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 20 2.2 Systemfunktionen und Hardware-Ausstattung SCALANCE SCALANCE SCALANCE SCALANCE SCALANCE XB-200 XR-300WG XC-200 XP-200 XF-200BA BusAdapter-Steckplätze ✓ Power over Ethernet ✓ ✓ ✓ Kennzeichnung "PoE" im Gerätenamen Funktion der Taster: Auf Werkseinstellungen zurücksetzen Meldemaske aktivieren SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 21: Mengengerüst
1632 Byte Byte Syslog-Server E-Mail-Server DHCP-Pools IPv4-Adressen pro DHCP-Pool IPv4-Adressen, die der DHCP-Server verwaltet (dynamisch + statisch) DHCP statische Zuordnungen pro DHCP-Pool SNMPv1-Trapempfänger SNTP-Server NTP-Server Agent-/TIA-Schnittstellen Angezeigte Geräte über DCP Disco‐ very SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 22 (inkl. werkseitig voreingestelltem Benutzer "admin") Rollen Gruppen IP-Adressen von RADIUS-Servern Gleichzeitige MAC-Authentifizierun‐ 4000 gen (authentifiziert und geblockt) pro Gerät Gleichzeitige MAC-Authentifizierun‐ gen (authentifiziert und geblockt) pro Port (konfigurierbar) Management ACLs (Zugriffsregeln für das Management) SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 23 Beschreibung 2.3 Mengengerüst Beim SCALANCE XB-200 und SCALANCE XR-300WG ist die Anzahl der DHCP-Pools und verwaltbaren IPv4-Adressen von der Anzahl der Ports abhängig. Die Anzahl der Ports entspricht der maximalen Anzahl an DHCP-Pools und verwaltbaren IPv4-Adressen. Hierbei handelt es sich um eine IP-Schnittstelle.
Seite 24: Voraussetzungen Für Installation Und Betrieb
Für die Konfiguration der IE-Switches muss ein PG/PC mit Netzwerkanschluss vorhanden sein. Dem IE-Switch muss eine IP-Adresse zugewiesen sein und er muss im Netzwerk verfügbar sein, siehe auch "Erstmalige Vergabe einer IP-Adresse (Seite 31)". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 25: Empfehlungen Zur Netzwerksicherheit
● Halten Sie die Firmware aktuell. Informieren Sie sich regelmäßig über Sicherheitsupdates für das Gerät. Informationen hierzu finden Sie auf den Internetseiten Industrial Security (https://www.siemens.com/industrialsecurity). ● Informieren Sie sich regelmäßig über Security-Empfehlungen, die vom Siemens ProductCERT (https://www.siemens.com/cert/de/cert-security-advisories.htm) veröffentlicht werden. ● Aktivieren Sie nur Protokolle, die Sie für den Einsatz des Geräts benötigen.
Seite 26 Schutzvorkehrungen gesichert ist. ● Wenn Sie unsichere Protokolle und Dienste benötigen, betreiben Sie diese nur innerhalb eines geschützten Netzwerkbereichs. ● Beschränken Sie die nach außen angebotenen Dienste und Protokolle auf das erforderliche Mindestmaß. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 27 TCP/23 Offen ✓ Nein TCP/22 Offen ✓ HTTP TCP/80 Offen ✓ Nein HTTPS TCP/443 Offen ✓ SNMP UDP/161 Offen ✓ Ja (wenn konfi‐ guriert) PROFINET UDP/34964 Offen Nein Nein UDP/49154 - 49157 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 28 Voreingestellter Port konfigurier‐ Authentifizierung Verschlüsselung Portnummer Portstatus EtherNet/IP TCP/44818 Geschlossen ✓ Nein Nein UDP/2222 (Offen bei Ether‐ UDP/44818 NetIP-Varianten) DHCP UDP/67 Geschlossen ✓ Nein Nein UDP/68 Port-Nummer ist über das WBM konfigurierbar. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 29: Vergabe Einer Ip-Adresse
Um festzustellen, ob zwei IP-Adressen zum gleichen Subnetz gehören, wird auf die beiden IP- Adressen und die Subnetzmaske eine bitweise UND-Verknüpfung angewendet. Wenn beide Verknüpfungen das gleiche Ergebnis haben, gehören beide IP-Adressen zum gleichen Subnetz, wie z. B. 141.120.246.210 und 141.120.252.108. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 30 Bedeutung, dort ist für die Paketvermittlung nur die IP-Adresse in ihrer Gesamtheit von Interesse. Hinweis In der Bit-Darstellung der Subnetzmaske müssen die "Einsen" linksbündig gesetzt sein, d. h. es dürfen keine "Nullen" zwischen den "Einsen" stehen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 31: Erstmalige Vergabe Einer Ip-Adresse
● Primary Setup Tool (PST) – Um dem IE-Switch mit dem PST eine IP-Adresse zuweisen zu können, muss der IE- Switch über Ethernet erreichbar sein. – Sie finden das PST auf den Internetseiten des Siemens Industry Online Support unter der Beitrags-ID 19440762 (https://support.industry.siemens.com/cs/ww/de/view/ 19440762).
Seite 32 DHCP ist im Auslieferungszustand und nach dem Wiederherstellen der Werkseinstellungen eingeschaltet. Wenn ein DHCP-Server im lokalen Netz verfügbar ist und dieser auf den DHCP- Request eines IE-Switches antwortet, werden beim ersten Hochlauf automatisch IP-Adresse, Subnetzmaske und Gateway zugeteilt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 33: Adressvergabe Über Dhcp
ID, den PROFINET- oder Systemnamen zugeordnet werden. Den Parameter konfigurieren Sie unter "System > DHCP > DHCP-Client". ● Wurde eine statische IP-Adresse konfiguriert und wird DHCP aktiviert, so wird die statische IP-Konfiguration gelöscht. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 34 Vergabe einer IP-Adresse 4.3 Adressvergabe über DHCP SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 35: Technische Grundlagen
PROFINET konfigurieren Sie unter "System > PROFINET (Seite 244)". PROFINET IO Im Rahmen von PROFINET ist PROFINET IO ein Kommunikationskonzept für die Realisierung modularer, dezentraler Applikationen. Die Umsetzung von PROFINET IO wird durch den PROFINET-Standard für Automatisierungsgeräte (IEC 61158-x-10) realisiert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 36: Ethernet/Ip
Konfigurationsgrundlage: EDS (Electronic Data Sheet). Electronic Data Sheet Electronic Data Sheet (EDS) ist ein elektronisches Datenblatt zur Beschreibung von Geräten. Das für den EtherNet/IP-Betrieb benötigte EDS finden Sie unter "System > Laden & Speichern (Seite 159)". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 37: Redundanzverfahren
Neue Konfigurationsinformationen werden von einer Bridge jedoch nicht sofort, sondern erst nach dem im Parameter "Forward Delay" festgelegten Zeitraum angewendet. So wird sichergestellt, dass der Betrieb entsprechend der neuen Topologie erst gestartet wird, wenn alle Bridges die notwendigen Informationen haben. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 38: Rstp, Mstp, Cist
Tree Protocols. Es bietet u. a. die Möglichkeit, mehrere RSTP-Instanzen innerhalb verschiedener VLANs oder VLAN-Gruppen zu betreiben und so z. B. Pfade, die das einfache Rapid Spanning Tree Protocol für den Datenverkehr global sperren würde, innerhalb einzelner VLANs verfügbar zu machen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 39: Rstp
RSW4. Die anderen Geräte müssen BPDUs weiterleiten. Die Kennzeichnung der Geräte in den Grafiken nimmt Bezug auf die jeweilige Funktion des Geräts. "NSW" ist die Abkürzung für Netzwerk-Switch, "RSW" ist die Abkürzung für Ring- Switch. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 40 Netzbereichen über einen MRP-Ring. RSTP+ muss für alle Geräte im MRP-Ring aktiviert sein, die Verbindung zu einem der RSTP-Netzwerke haben. Im dargestellten Beispiel sind das die Geräte RSW1, RSW2, RSW3 und RSW4. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 41 ● Für die Geräte RSW2, RSW3, RSW5 und RSW8 muss die gleiche RSTP+ MRP- Interconnection-Domain-ID konfiguriert sein. ● Die RSTP+ MRP-Interconnection-Domain-ID der Geräte RSW1 und RSW4 muss sich von der RSTP+ MRP-Interconnection-Domain-ID der Geräte RSW2, RSW3, RSW5 und RSW8 unterscheiden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 42: Rstp+ Konfigurieren
Netzwerk-Topologie gelten: ● Die Funktion des Redundanzmanagers sollte nicht von einem der beiden Geräte der RSTP/ MRP-Kopplung übernommen werden. ● Zwischen den beiden Ring-Ports der Koppel-Geräte sollte eine direkte LAN-Verbindung bestehen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 43: Spanning Tree Für Rstp+ Konfigurieren
Sie das Optionskästchen "Spanning Tree". Die Tabelle im Register "CIST-Port" bietet die Möglichkeit, Spanning Tree für einzelne Ports zu konfigurieren. Die Optionskästchen der Ports für die Verbindung zum RSTP-Netzwerk müssen aktiviert sein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 44: Ringredundanz Für Rstp+ Konfigurieren
Geräte der RSTP-MRP-Kopplung übernommen werden. Schritt 7: Ring-Ports festlegen Wählen Sie aus den beiden Klapplisten die passenden Einträge für die Ring-Ports. Klicken Sie abschließend die Schaltfläche "Einstellungen übernehmen", um die Konfiguration zu speichern. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 45: Rstp+ Einschalten Und Leitungen Stecken
Standby-Redundanz ist ein Verfahren, bei dem Ringe, die jeder für sich durch High-Speed Redundancy gesichert sind, redundant gekoppelt werden. Im Ring wird ein Master-/Slave- Gerätepaar konfiguriert, das sich gegenseitig über seine Ringports überwacht. Der SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 46: Voraussetzungen
Das Verfahren "MRP" arbeitet konform zum Media Redundancy Protocol (MRP), das in folgender Norm spezifiziert ist: IEC 62439‑2:2016 Industrial communication networks ‑ High availability automation networks Part 2: Media Redundancy Protocol (MRP) Die Rekonfigurationszeit nach Unterbrechung des Rings beträgt maximal 200 ms. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 47 ● Der Ring, in dem Sie MRP einsetzen wollen, darf nur aus Geräten bestehen, die diese Funktion unterstützen. Dies sind beispielsweise einige der Industrial Ethernet Switches SCALANCE X, einige der Kommunikationsprozessoren (CPs) für die SIMATIC S7 und PG/PC oder Nicht-Siemens- Geräte, die diese Funktion unterstützen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management...
Seite 48 – STEP 7: Setzen Sie im Eigenschaftendialog aller am Ring beteiligten Ports die Verbindung im Register "Optionen" auf "Automatische Einstellung". – WBM: Bei Projektierung über Web Based Management werden die Ringports automatisch auf Autonegotiation eingestellt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 49: Projektierung Im Wbm
– Wählen Sie bei allen anderen Geräten im Ring "MRP-Client" oder "Automatic Redundancy Detection" aus. ● Sie wollen MRP in einer Ringtopologie einsetzen, die auch Nicht-Siemens-Geräte enthält: – Wählen Sie bei genau einem Gerät im Ring die Rolle "MRP Auto-Manager" aus.
Seite 50: Projektierung In Step 7
Um eine PROFINET-Konfiguration mit MRP in eines der genannten Geräte zu laden, deaktivieren Sie auf dem Gerät zunächst Spanning Tree. Hinweis Umkonfiguration nur bei geöffnetem Ring Öffnen Sie zunächst den Ring, bevor Sie ● die MRP-Rolle ändern oder ● Ringports umkonfigurieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 51 Sie alle Geräte der folgenden Produktlinien einsetzen: ● SCALANCE XC-200 ab Firmware-Version V4.2 ● SCALANCE XF-200BA ab Firmware-Version V4.2 ● SCALANCE XP-200 ab Firmware-Version V4.2 Rolle Hinweis Umkonfiguration nur bei geöffnetem Ring! SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 52 5.3 Redundanzverfahren Die Auswahl der Rolle ist von den folgenden Einsatzfällen abhängig. ● Sie wollen MRP in einer Topologie mit einem Ring nur mit Siemens-Geräten einsetzen und keine Diagnosealarme überwachen: Ordnen Sie alle Geräte der Domäne "mrpdomain‑1" und der Rolle "Manager (Auto)" zu.
Seite 53: Diagnosealarme
SNMP parametriert werden sollen. Wenn Sie diese Option aktivieren, bleiben bestehende Redundanzeinstellungen erhalten und werden nicht überschrieben. Die Parameter im Feld "MRP-Konfiguration" werden daraufhin zurückgesetzt und gegraut dargestellt. Die Einträge sind dann ohne Bedeutung. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 54: Mrp-Interconnection
Kopplung wird in jedem Ring ein Koppelpaar benötigt. Pro MRP-Ring sind maximal 5 Koppelpaare zulässig. Informationen über die maximale Anzahl von aktiven MRP-Interconnection-Verbindungen pro Gerät finden Sie im Kapitel "Mengengerüst". Bild 5-2 Redundante Verbindung von zwei MRP-Ringen mit MRP-Interconnection SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 55: Geräte Für Mrp-Interconnection
Die Folge ist eine Änderung der zu verwendenden MAC-Adressen für MRP- Interconnection gegenüber den Anforderungen, die sich aus der bisherigen Norm ergeben. Dieses Kapitel beschreibt, welche Auswirkungen das auf den Betrieb von SCALANCE- Geräten hat. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 56 Ab der Firmware-Version V4.2 ist MRP-Interconnection für Geräte SCALANCE XC‑200, XF-200BA und XP‑200 freigegeben und uneingeschränkt nutzbar. Die genannten Geräte können mit Geräten SCALANCE XM‑400 und SCALANCE XR‑500 ab Firmware-Version V6.3 über MRP-Interconnection gekoppelt werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 57: Eine Mrp-Interconnection-Verbindung Konfigurieren
Verbinden Sie die Geräte entsprechend der geplanten Topologie bis auf jeweils eine Verbindungsstrecke in jedem Ring. Auch die beiden für die sekundäre Verbindung vorgesehenen Geräte (MIM und Secondary Coupled MIC) dürfen Sie noch nicht verbinden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 58: Konfiguration Der Ringredundanz
Konfiguration der Ringredundanz Im WBM gibt es für die Konfiguration der Ringredundanz das Menü „Layer 2 > Ringredundanz“. Führen Sie im Register „Ring“ die Schritte 4 bis 6 für jedes Gerät durch. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 59 Gerät mit der niedrigsten MAC-Adresse zum Manager. Die übrigen Geräte stellen sich automatisch auf die Betriebsart „MRP-Client“ ein. Klicken Sie abschließend die Schaltfläche "Einstellungen übernehmen", um die Konfiguration zu speichern. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 60: Konfiguration Von Mrp-Interconnection
An der redundanten Kopplung von zwei Ringen mit MRP-Interconnection sind vier Geräte beteiligt. Bei der Konfiguration dieser Geräte müssen Sie eine bestimmte Reihenfolge einhalten, damit noch nicht konfigurierte Geräte für den Konfigurations-PC erreichbar sind. Berücksichtigen Sie folgende Regel: SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 61 Ringredundanz“. Führen Sie im Register „MRP-Interconnection“ die Schritte 8 bis 15 für jedes Gerät durch. Schritt 8: Tabelleneintrag für neue Verbindung erzeugen Klicken Sie auf die Schaltfläche „Erstellen“, um in der Tabelle mit den MRP-Interconnection- Verbindungen eine neue Zeile zu erzeugen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 62 Position fest („Primary“ oder „Secondary“). Sie treffen die Auswahl in der Klappliste der Tabellenspalte „Rolle/Position“. Im dargestellten Beispiel werden den Geräten die folgenden Rollen zugewiesen: Gerät Rolle Secondary Coupled MIC Secondary Client Primary Coupled MIC Primary Client SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 63 Klicken Sie die Schaltfläche "Einstellungen übernehmen". Schritt 15: MRP-Interconnection für das Gerät aktivieren Aktivieren Sie das Optionskästchen „MRP-Interconnection“, um MRP-Interconnection einzuschalten. Klicken Sie abschließend die Schaltfläche "Einstellungen übernehmen", um die Konfiguration zu speichern. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 64 Aktuelle Informationen zu MRP-Interconnection finden Sie im WBM und im CLI: ● WBM Menü "Information > Redundanz", Register "MRP-Interconnection" ● CLI Der Befehl show ring-redundancy im User EXEC Modus oder im Privileged EXEC Modus SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 65: Standby
SCALANCE XC208 S7-1500 S7-1500 SCALANCE XB205-3 SCALANCE XB205-3 als Stand-by Master als Stand-by Slave 100 Mbit/s S7-400 SCALANCE SCALANCE X204-2 X308-2 SIMATIC S7-1200 Bild 5-3 Beispiel einer redundanten Kopplung von zwei Ringen SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 66 Geräte weiterhin über die redundante Strecke des HRP-Redundanzmanagers kommunizieren. Störungsfreie Verbindung Unterbrochene Verbindung HRP-Ring HRP-Ring Linie Linie Standby-Master Standby-Master Standby-Slave Standby-Slave HRP-Ring HRP-Ring Redundanzmanager Redundanzmanager Industrial Ethernet / PROFINET (Twisted Pair) Redundante Kopplung Isolated Port SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 67: Link Check
Mit der Funktion Link Check können Sie die Übertragungsqualität optischer Strecken innerhalb eines HRP- oder MRP-Rings überwachen, gestörte Übertragungsstrecken identifizieren und unter bestimmten Bedingungen abschalten. Wenn die gestörte Strecke abgeschaltet ist, kann der Redundanzmanager den Ring schließen und die Kommunikation wiederherstellen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 68 Statistik wird zurückgesetzt. Projektierung über einen PROFINET IO-Controller Wenn MRP über einen PROFINET IO-Controller projektiert wird, können Sie die Funktion Link Check per WBM oder CLI für die optischen Ringports der 1. MRP-Ring-Instanz zuschalten. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 69: Parallel Redundancy Protocol
Verbindung zu den beiden entkoppelten Netzwerken sind die DNA-Ports. Ein üblicher Einsatzfall ist die Anbindung einer redundanten Steuerung an einen MRP-Ring. Möglich ist aber auch die Anbindung einer Linientopologie, wie im folgenden Bild dargestellt: SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 70 Im Netzwerk werden Geräte eingesetzt, die als S2-Geräte fungieren und als solche zu beiden Controllern eine Verbindung aufbauen. Hinweis Sie können folgende Geräte als Y-Switch einsetzen: ● SCALANCE XF204-2BA DNA SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 71: Dual Network Access-Redundanz (Dna-Redundanz)
Sie können folgende Geräte als DNA-Manager oder DNA-Client einsetzen: ● SCALANCE XF204-2BA DNA DNA-Redundanz konfigurieren Der folgende Abschnitt beschreibt die Vorgehensweise bei der Konfiguration einer DNA- Redundanz. Halten Sie die angegebene Reihenfolge der Konfigurationsschritte ein, um Netzwerkschleifen zu vermeiden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 72 Sie direkt mit dem WBM oder dem CLI auf die Geräte zugreifen. Über den MRP-Ring sind beide Geräte erreichbar. Da der MRP-Ring noch geöffnet ist, sind kreisende Telegramme ausgeschlossen, auch wenn zunächst noch keine MRP-Konfiguration aktiv ist. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 73 Schritt 2 ohne PROFINET-Funktionalität mit dem Command Line Interface 1. Öffnen Sie das CLI des Y-Switchs, der die Funktion des DNA-Managers übernehmen soll, in einer Windows-Konsole. 2. Führen Sie im globalen Konfigurationsmodus folgenden Befehl aus: ring-redundancy mode mrpmanager SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 74 GSDML-Datei des Y-Switchs zunächst in STEP7 Classic laden, bevor Sie die DNA- Redundanz mit PROFINET-Funktionalität in STEP7 Classic konfigurieren können. Sie finden die GSDML-Datei des Geräts in folgendem WBM-Menü: System > Laden & Speichern > GSDML. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 75 Projektieren Sie die Topologie in STEP7 Classic. Der Zustand der DNA-Ports kann nicht mit der Funktion "MRP-Diagnosealarm" des Controllers überwacht werden. Für die Überwachung der Verbindungen zwischen Y-Switch und Steuerung müssen Sie diese Topologie in STEP7 Classic projektieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 76 Technische Grundlagen 5.3 Redundanzverfahren Schritt 3: Verbindungen schließen Schließen Sie den MRP-Ring. Verbinden Sie die verbliebenen DNA-Ports mit den Steuerungen bzw. mit den Switchs, an die die Steuerungen angebunden sind. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 77: Vlan
Ist dies nicht der Fall, dürfen an diese Teilnehmer nur Telegramme mit der Standardlänge gesendet werden. Die zusätzlichen 4 Bytes befinden sich im Header des Ethernet-Telegramms zwischen der Quelladresse und dem Ethernet-Typ-/Längenfeld: SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 78 Datenpakete mit der niedrigeren Priorität puffern können. Das Gerät besitzt mehrere parallele Warteschlangen, in denen die verschieden priorisierten Telegramme abgearbeitet werden. Standardmäßig werden zuerst die Telegramme mit der höchsten Priorität abgearbeitet. Dieses Verfahren gewährleistet auch bei einem hohen SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 79: Private Vlan
– Community Secondary PVLAN Geräte innerhalb eines Community Secondary PVLANs können über Layer 2 direkt miteinander kommunizieren. Die Geräte können nicht mit Geräten in anderen Communities des PVLANs über Layer 2 kommunizieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 80 Die Private VLAN-Funktionalität in Zusammenhang mit der VLAN-Zuweisung über RADIUS- Authentifizierung kann zu einem inkonsistenten Systemzustand führen. Primary PVLAN X Server Secondary PVLAN 10 Secondary PVLAN 20 Secondary PVLAN 30 Isolated Community Community Private VLAN VLAN Y SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 81: Vlan-Tunnel
Bei dem ausgehenden Datenverkehr an einem Access-Port wird das äußere VLAN-Tag wieder entfernt. ● Core-Port Über einen Core-Port ist der Provider-Switch mit einem Provider-Netzwerk verbunden. Core-Ports sind Mitglieder im Port-VLAN des Access-Ports oder mit dem Port-Typ "Switch- Port VLAN Trunk" konfiguriert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 82 Port-VID des Access-Ports erweitert und durch das Provider-Netzwerk getunnelt. Sobald die Telegramme das Provider-Netzwerk velassen, wird das äußere VLAN-Tag (PVID) wieder entfernt. Die Telegramme werden in ihrer ursprünglichen Form weitergeleitet. Die Priorität des Telegramms bleibt dabei erhalten. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 83: Mirroring
Port aufgezeichnet werden, ohne dass die Verbindung dort unterbrochen wird. Dadurch ist eine rückwirkungsfreie Untersuchung des Datenverkehrs möglich. Voraussetzung hierfür ist, dass am Gerät ein freier Port als Monitor-Port zur Verfügung steht. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 84: Snmp
SNMP-Datenpakete sind nicht verschlüsselt und können einfach mitgelesen werden. Die zentrale Station wird auch als Management-Station bezeichnet. Auf den zu überwachenden Geräten ist ein SNMP-Agent installiert, mit dem die Management-Station Daten austauscht. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 85 162. Die Beschreibung der Daten erfolgt in einer Management Information Base (MIB). SNMPv3 SNMPv3 führt gegenüber den Vorgängerversionen SNMPv1 und SNMPv2c ein umfangreicheres Sicherheitskonzept ein. SNMPv3 unterstützt: ● Vollständig verschlüsselte Benutzerauthentifizierung ● Verschlüsselung des gesamten Datenverkehrs ● Zugriffskontrolle der MIB-Objekte auf Benutzer-/Gruppenebene SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 86: Quality Of Service
Zuordnung auf der Seite "CoS-Zuordnung (Seite 267)". 3. Wenn die 2. Bedingung ebenfalls nicht erfüllt ist, werden die Frames entsprechend des Priorisierungsmodus weiterverarbeitet. Den Priorisierungsmodus konfigurieren Sie auf der Seite "QoS-Priorisierung (Seite 270)". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 87: Nat/Napt
Netz nicht er‐ reichbar. Outside Eine tatsächliche IP-Adresse, die einem Gerät im externen Netz zuge‐ wiesen ist. Da nur "Inside"-Adressen umgesetzt werden, wird nicht zwischen Out‐ side Local und Outside Global unterschieden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 88: Rechenkapazität
Kommunikation, die zur CPU geht, z. B. WBM und Telnet. Beachten Sie, dass ein großer Teil der Rechenkapazität belegt ist, wenn Sie NAT einsetzen. Dadurch kann der Zugriff über Telnet oder WBM verlangsamt werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 89 NAPT unter "Layer 3 (IPv4) > NAT > NAPT (Seite 374)". NAT/NAPT und IP-Routing Sie können NAT/NAPT und IP-Routing gleichzeitig aktivieren. In diesem Fall müssen Sie die Erreichbarkeit interner Adressen aus externen Netzwerken durch ACL-Regeln regulieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 90: Single-Hop Inter-Vlan-Routing
In diesem Beispiel ist der Host A über das VLAN 1 mit dem IE-Switch verbunden. Host B ist über VLAN 2 mit dem IE-Switch verbunden. Bei Host A ist die IP-Adresse von VLAN 1 als Default-Gateway eingetragen. Bei Host B ist die IP-Adresse von VLAN 2 als Default-Gateway eingetragen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 91 Technische Grundlagen 5.9 Single-Hop Inter-VLAN-Routing Wenn die Funktion Single-Hop Inter-VLAN-Routing auf dem SCALANCE XP216PoE aktiviert ist, können Host A und Host B miteinander kommunizieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 92 Technische Grundlagen 5.9 Single-Hop Inter-VLAN-Routing SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 93: Konfigurieren Mit Dem Web Based Management
Versionen der gespeicherten Seite suchen" "Automatisch". ● Wenn eine Firewall eingesetzt wird, müssen die entsprechenden Ports freigeschaltet sein. – Für den Zugriff über HTTP: TCP-Port 80 – Für den Zugriff über HTTPS: TCP-Port 443 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 94 Die Darstellung und Bedienung der WBM-Seiten auf mobilen Geräten kann von der Darstellung und Bedienung derselben Seiten auf Desktop-Geräten abweichen. Einige Seiten liegen auch in einer für mobile Geräte optimierten Darstellung vor. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 95: Login
1. Wählen Sie aus der Klappliste im oberen rechten Bereich die Sprachversion der WBM- Seiten aus. 2. Klicken Sie auf die Schaltfläche "Go", um zur ausgewählten Sprache zu wechseln. Hinweis Verfügbare Sprachen In dieser Version sind Deutsch und Englisch verfügbar. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 96: Anmeldeseite Personalisieren
Auf der Anmeldeseite können Sie einen zusätzlichen Text einblenden. 1. Erstellen Sie eine Datei, die den gewünschten Text oder die ASCII-Art enthält. Bei ASCII-Art werden Piktogramme z. B. das Firmenlogo Siemens auf Basis der verfügbaren Zeichen dargestellt. Unterstützt werden bis zu 50 Textzeilen mit jeweils 255 Zeichen einschließlich Leerzeichen.
Seite 97 7. Geben Sie im Feld "Passwort bestätigen" das Passwort erneut ein. Beide Passworteingaben müssen übereinstimmen. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen", um den Vorgang abzuschließen und das neue Passwort zu aktivieren. Wenn Sie sich erfolgreich angemeldet haben, erscheint die Startseite. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 98 3. Folgen Sie danach den Anweisungen unter "Anmeldung über HTTP". Schutz vor Brute-Force-Angriffen Zum Schutz vor Brute-Force-Angriffen wird der IP-Adresse eines Benutzers bzw. einem Benutzer nach 11 fehlgeschlagenen Anmeldeversuchen die Anmeldung am Gerät verweigert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 99: Das Menü "Information
Allgemeiner Aufbau der WBM-Seiten Ihnen stehen allgemein folgende Bereiche auf jeder WBM-Seite zur Verfügung: ● Auswahlbereich (1): Oberer Bereich ● Anzeigebereich (2): Oberer Bereich ● Navigationsbereich (3): Linker Bereich ● Inhaltsbereich (4): Mittlerer Bereich SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 100 Konfigurieren mit dem Web Based Management 6.3 Das Menü "Information" SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 101 Im Auswahlbereich wird Ihnen Folgendes angeboten: ● Logo der Siemens AG Wenn Sie auf das Logo klicken, gelangen Sie auf die Internetseite des entsprechenden Grundgeräts im Siemens Industry Online Support. ● Anzeige von: "Gerätestandort / Systemname" – "Gerätestandort" enthält die Ortsangabe des Geräts.
Seite 102 Wenn Sie Favoriten angelegt haben, ist der Navigationsbereich in zwei Register unterteilt: "Menü" und "Favoriten". Inhaltsbereich (4) Der Inhaltsbereich enthält eine Grafik des Geräts. Die Grafik zeigt immer das Gerät, dessen WBM Sie aufgerufen haben. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 103 Die Versorgungsspannung 1 bzw. 2 liegt nicht an oder die zulässige Spannung ist unterschritten. ● PLUG-Konfiguration Zeigt den Status der Konfigurationsdaten auf dem PLUG an, siehe Kapitel "System > PLUG > Konfiguration". ● Fehlerstatus Zeigt den Fehlerstatus des Geräts an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 104 ● Rückwärts blättern mit "Zurück" Auf Seiten mit sehr vielen Datensätzen ist die Anzahl der auf einer Seite darstellbaren Datensätze beschränkt. Klicken Sie auf die Schaltfläche "Zurück" um innerhalb der Datensätze rückwärts zu blättern. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 105: Versionen
● Hardware – Basic Device Zeigt das Grundgerät an. – Px.x x.x bezeichnet den Port, bei dem ein SFP-Modul gesteckt ist. ● Name Zeigt den Namen des Geräts oder des Moduls an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 106 Zeigt die Firmware-Version an, die aktuell im Gerät verwendet wird. ● Beschreibung Zeigt die Kurzbeschreibung der Software an. ● Version Zeigt die Versionsnummer des Software-Ausgabestands an. ● Datum Zeigt das Erstellungsdatum des Software-Ausgabestands an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 107: I&M
Zeigt den Hardware-Ausgabestand an. ● Software-Ausgabestand Zeigt den Software-Ausgabestand an. ● Versionszähler Unabhängig von einer Versionsänderung, zeigt dieses Feld immer den Wert "0" an. ● Aktualisierungsdatum Zeigt Datum und Uhrzeit der letzten Versionsänderung an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 108: Arp-Tabelle
Beschreibung der angezeigten Werte Die Tabelle gliedert sich in folgende Spalten: ● Schnittstelle Zeigt die Schnittstelle an, über die der Zeileneintrag gelernt wurde. ● MAC-Adresse Zeigt die MAC-Adresse des Ziel- oder Quellgeräts an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 109: Log-Tabelle
Authentifizierungsversuch fehlgeschlagen ist oder wann sich der Verbindungsstatus eines Ports geändert hat. Der Inhalt der Ereignisprotokoll-Tabelle bleibt auch nach dem Ausschalten des Geräts erhalten. Beschreibung der angezeigten Werte Severity-Filter SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 110 Severity verworfen. Die Tabelle verbleibt permanent im Speicher. Schaltfläche "Alle anzeigen" Klicken Sie auf diese Schaltfläche, um alle Einträge auf der WBM-Seite anzuzeigen. Beachten Sie, dass das Anzeigen aller Meldungen einige Zeit beanspruchen kann. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 111: Fehler
Gemeldet werden interne Fehler des Geräts sowie Fehler, die Sie auf folgenden Seiten konfigurieren: ● "System > Ereignisse" ● "System > Fehlerkontrolle" Die Berechnung des Fehlerzeitpunkts beginnt jeweils nach dem letzten Systemstart. Wenn keine Fehler vorliegen, schaltet sich die Fehler-LED ab. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 112: Beschreibung
Fehler des Ereignisses "Kalt-/Warmstart". Wenn die Schaltfläche "Fehlerstatus löschen" aktiv ist, können Sie den Fehler löschen. 6.3.7 Redundanz 6.3.7.1 Spanning Tree Einleitung Die Seite zeigt die aktuellen Informationen zu Spanning Tree und die Einstellungen der Root Bridge an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 113 ● Root-Adresse regional (nur bei MSTP verfügbar) Zeigt die MAC-Adresse des Geräts an. ● Root-Kosten regional (nur bei MSTP verfügbar) Zeigt die Pfadkosten von der regionalen Root Bridge bis zur Root Bridge an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 114 Parameter) ausgewählt. Für die Priorität kann ein Wert von 0 bis 240 in 16er Schritten eingegeben werden. Wenn Sie einen Wert eingeben, der nicht durch 16 teilbar ist, wird der Wert automatisch angepasst. Der Standardwert ist 128. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 115 ● P.t.P.-Typ Zeigt die Art der Punkt-zu-Punkt-Verbindung an. Folgende Werte sind möglich: – P.t.P. Bei Halbduplex wird von einer Punkt-zu-Punkt-Verbindung ausgegangen. – Shared Media Bei einer Vollduplexverbindung wird nicht von einer Punkt-zu-Punkt-Verbindung ausgegangen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 116: Ringredundanz
Konfigurieren mit dem Web Based Management 6.3 Das Menü "Information" 6.3.7.2 Ringredundanz Informationen zur Ringredundanz Unter diesem Reiter erhalten Sie Informationen zum Status des Geräts bezogen auf Ringredundanz. Die Textfelder dieser Seite sind nur lesbar. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 117 ● Ring-Port 1/Ring-Port 2 Die Spalten "Ring-Port 1" und "Ring-Port 2" zeigen die Ports an, die als Ringports verwendet werden. Wenn die Medienredundanz in Ringtopologien komplett abgeschaltet ist, dann werden die zuletzt konfigurierten Ringports angezeigt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 118: Standby
Wichtig ist diese Art der Zuordnung insbesondere bei einem Gerätetausch. Abhängig von den MAC-Adressen kann das bisherige Gerät mit Slave-Funktion die Rolle des Standby-Masters übernehmen. Unter dem Reiter Standby finden Sie den Status der Standby-Funktion: SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 119 Bestehende Verbindung zum Partnergerät verloren. In diesem Fall wurde entweder die Projektierung auf dem Partnergerät geändert (z.B. anderer Verbindungsname, Standby- Kopplung deaktiviert) oder es liegt ein physikalischer Fehler vor (z.B. Geräteausfall, Link- Down). SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 120: Link Check
● Die Statistik gesendeter und empfangener Link Check-Telegramme der überwachten Verbindungen Hinweis Wenn Sie Link Check zusammen mit einem Redundanzprotokoll (z. B. HRP) verwenden, können die Werte für die gesendeten und die empfangenen Link Check-Telegramme unterschiedlich sein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 121 Die Funktion ist aktiviert. Link Check hat einen Fehler auf der überwachten Strecke detektiert und den Port abgeschaltet. ● Empfangene Frames Zeigt an, wie viele Link Check-Testtelegramme empfangen wurden. ● Gesendete Frames Zeigt an, wie viele Link Check-Testtelegramme gesendet wurden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 122: Mrp-Interconnection
● Oper. Rolle/Position Zeigt die Rolle des Geräts an. Bei der Rolle "Client" wird außerdem die Position des Clients angezeigt. Es gibt folgende Möglichkeiten: – Disabled – Manager – Primary Client – Secondary Client SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 123: Ethernet-Statistiken
Klicken Sie auf "Zähler zurücksetzen", um den Zähler zurückzusetzen. Der Zähler wird durch einen Neustart zurückgesetzt. 6.3.8 Ethernet-Statistiken 6.3.8.1 Schnittstellenstatistik Schnittstellenstatistik Die Seite zeigt die Statistik aus der Schnittstellentabelle der Management Information Base (MIB). SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 124: Telegrammlänge
Sie können auf dieser Seite keine Konfigurationen vornehmen. Die angezeigten Werte werden durch RMON übermittelt. Auf der Seite "Layer 2 > RMON > Statistik" können Sie einstellen, für welche Ports Werte angezeigt werden sollen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 125 – 128 - 255 Byte – 256 - 511 Byte – 512 - 1023 Byte – 1024 - Max. Hinweis Datenverkehr auf geblockten Ports Aus technischen Gründen können auf geblockten Ports Datenpakete angezeigt werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 126: Telegrammtyp
Die weiteren Spalten hinter der jeweiligen Portnummer enthalten die absoluten Zahlen der eingegangenen Telegramme entsprechend der Telegrammtypen "Unicast", "Multicast" und "Broadcast". Beschreibung der Schaltfläche Schaltfläche "Zähler zurücksetzen" Klicken Sie auf "Zähler zurücksetzen", um alle Zähler zurückzusetzen. Die Zähler werden durch einen Neustart zurückgesetzt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 127: Telegrammfehler
Die Seite zeigt, wie viele fehlerhafte Telegramme pro Port empfangen wurden. Sie können auf dieser Seite keine Konfigurationen vornehmen. Die angezeigten Werte werden durch RMON übermittelt. Auf der Seite "Layer 2 > RMON > Statistik" können Sie einstellen, für welche Ports Werte angezeigt werden sollen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 128: History
Stichproben der Statistiken Die Seite zeigt pro Port Stichproben mit Informationen aus den RMON-Statistiken an. Auf der Seite "Layer 2 > RMON > History" können Sie einstellen, für welche Ports Stichproben genommen werden sollen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 129: Einstellungen
Anzahl von Telegrammen mit fehlerhafter CRC-Prüfsumme. ● Zu kurz Anzahl der Telegramme, die kleiner als 64 Bytes sind. ● Zu lang Anzahl der Telegramme, die verworfen werden, weil sie zu groß sind. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 130: Unicast
Die angezeigten Spalten sind davon abhängig, welcher "Base Bridge-Modus" eingestellt ist. Wenn Sie den "Base Bridge-Modus" ändern, gehen die bestehenden Einträge verloren. WBM-Seite für den Base Bridge-Modus "802.1D Transparent Bridge": WBM-Seite für den Base Bridge-Modus "802.1Q VLAN Bridge": SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 131 Die angegebene Adresse wurde durch Private VLAN indirekt gelernt. ● Port Zeigt an, über welchen Port der Teilnehmer mit der angegebenen Adresse erreichbar ist. Vom Gerät empfangene Telegramme, deren Zieladresse mit dieser Adresse übereinstimmt, werden an diesen Port weitergegeben. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 132: Multicast
Die Tabelle kann folgende Spalten enthalten: ● VLAN-ID Zeigt die VLAN-ID des VLANs an, dem die MAC-Multicast-Adresse zugeordnet ist. ● MAC-Adresse Zeigt die MAC-Multicast-Adresse an, die das Gerät gelernt hat oder die der Anwender projektiert hat. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 133: Lldp
Diese Seite zeigt den aktuellen Inhalt der Nachbarschaftstabelle. In dieser Tabelle sind die Informationen gespeichert, die der LLDP-Agent von angeschlossenen Geräten empfangen hat. Über welche Schnittstellen der LLDP-Agent Informationen empfängt bzw. versendet, legen Sie in folgendem Kapitel fest: "Layer 2 > LLDP". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 134 Zeigt die Eigenschaften des angeschlossenen Geräts an: – Router – Bridge – Telephone – DOCSIS Cable Device – WLAN Access Point – Repeater – Station – Other ● Port-ID Port des Geräts, der mit dem IE-Switch verbunden ist. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 135: Fiber Monitoring Protocol
Zeigt den aktuellen Wert der Empfangsleistung an. Der Wert kann eine Toleranz von +/- 3 dB haben. Wenn keine Verbindung (Link down) besteht oder Fiber Monitoring deaktiviert ist, wird "-" angezeigt. Wenn bei dem Partner-Port Fiber Monitoring nicht aktiviert ist, wird der Wert 0.0 angezeigt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 136 Zeigt den aktuellen Wert des Leistungsabfalls an. Der Wert kann eine Toleranz von +/- 3 dB haben. Wenn keine Verbindung (Link down) besteht, Fiber Monitoring deaktiviert ist oder der Partner- Port Fiber Monitoring nicht unterstützt, wird "-" angezeigt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 137: Routing
Zeigt an, aus welchem Routing-Protokoll der Eintrag der Routingtabelle stammt. Folgende Einträge sind möglich: – Connected: Verbundene Routen – Static: Statische Routen – RIP: Routen über RIP – OSPF: Routen über OSPF – Other: Sonstige Routen SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 138: Nat-Übersetzungen
● Outside Local/Global-Adresse Zeigt die Adresse des Kommunikationspartners an. ● Outside Local/Global-Port Zeigt den Port des externen Kommunikationspartners an. ● Letzte Verwendung[s] Zeigt den Zeitpunkt an, zu dem das letzte Paket übertragen wurde. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 139: Dhcp-Server
Der Status der Zuordnung ist unbekannt. ● Ablaufzeit Zeigt an, bis wann die vergebene IPv4-Adresse noch gültig ist. Bis zu diesem Zeitpunkt muss der DHCP-Client entweder eine neue IPv4-Adresse anfordern oder die Gültigkeitsdauer der vergebenen IPv4-Adresse verlängern. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 140: Diagnose
Die Schwellenwerte werden vom Gerät vorgegeben und können nicht geändert werden. Wenn keine Schwellenwerte vorgegeben werden, wird "-" angezeigt. Auf der Seite "System > Ereignisse > Konfiguration" können Sie einstellen, wie das Gerät die Statusänderung meldet. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 141 Sie durch eine Meldung informiert werden. ● Oberer Schwellenwert [°C] (Critical) Wenn dieser Wert überschritten wird, ändert sich der Status in "CRITICAL". Sie können konfigurieren, dass Sie durch eine Meldung informiert werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 142: Snmp
Zeigt den Benutzer an, welcher der Gruppe zugeordnet ist. 6.3.17 Security 6.3.17.1 Übersicht Hinweis Es ist von den Rechten des angemeldeten Benutzers abhängig, welche Werte angezeigt werden. Die Seite zeigt die Sicherheitseinstellungen sowie die lokalen und externen Benutzerkonten an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 143 ● SSH-Server Die Einstellung konfigurieren Sie unter "System > Konfiguration". – Aktiviert: Verschlüsselter Zugriff auf das CLI – Deaktiviert: Kein verschlüsselter Zugriff auf das CLI ● SSH-Fingerprint Das Feld zeigt den SSH-Fingerprint an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 144 Lokale Benutzerkonten und Rollen konfigurieren Sie unter "Security > Benutzer". Wenn Sie ein lokales Benutzerkonto anlegen, wird automatisch auch ein externes Benutzerkonto erzeugt. Bei lokalen Benutzerkonten handelt es sich um Benutzer mit jeweils einem Passwort zur Anmeldung auf dem Gerät. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 145: Unterstützte Funktionsrechte
Sie unter "Information > Security > Rollen". 6.3.17.2 Unterstützte Funktionsrechte Hinweis Es ist von der Rolle des angemeldeten Benutzers abhängig, welche Werte angezeigt werden. Die Seite zeigt die Funktionsrechte an, die lokal auf dem Gerät verfügbar sind. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 146: Rollen
Hierbei handelt es sich um eine Rolle, die das Gerät intern vergibt, wenn ein Benutzer nicht authentifiziert werden konnte. Dem Benutzer wird der Zugriff auf das Gerät verweigert. ● Beschreibung Zeigt eine Beschreibung der Rolle an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 147: Gruppen
Zeigt den Namen der Rolle an. Benutzer, die über den RADIUS-Server mit der verknüpften Gruppe authentifiziert werden, erhalten die Rechte dieser Rolle lokal auf dem Gerät. ● Beschreibung Zeigt die Beschreibung für die Verknüpfung an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 148: Das Menü "System
Die WBM-Seite enthält die Konfigurationsübersicht über die Zugriffsmöglichkeiten des Geräts. Legen Sie fest, über welche Dienste auf das Gerät zugegriffen wird. Zu einigen Diensten gibt es weitere Konfigurationsseiten, auf denen detailliertere Einstellungen möglich sind. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 149 ● SMTP-Client Aktivieren oder deaktivieren Sie den SMTP-Client. Weitere Einstellungen konfigurieren Sie unter "System > SMTP-Client". ● Syslog-Client Aktivieren oder deaktivieren Sie den Syslog-Client. Weitere Einstellungen konfigurieren Sie unter "System > Syslog-Client". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 150 Aktivieren oder deaktivieren Sie den schreibenden Zugriff auf SNMP-Variablen bei SNMPv1/v2c. ● SNMPv1-Traps Aktivieren oder deaktivieren Sie das Versenden von SNMPv1-Traps (Alarmtelegramme). Weitere Einstellungen konfigurieren Sie unter "System > SNMP > Traps". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 151 Das Gerät reagiert dann nicht mehr auf PROFINET-Anfragen, folglich erhält ein Controller keine PROFINET-Informationen vom Gerät. SINEC NMS oder SINEMA Server können im Konfigurationsmodus "Trial" das Gerät nicht mit dem PROFINET-Protokoll überwachen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 152: Allgemein
Uhrzeittelegramm synchronisiert: entweder SINEC H1 Uhrzeittelegramm, NTP oder SNTP. (Nur lesbar) ● Systembetriebszeit Zeigt die Laufzeit des Geräts seit dem letzten Neustart an. (Nur lesbar) ● Gerätetyp Zeigt die Typenbezeichnung des Geräts an. (Nur lesbar) SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 153: Vorgehensweise
Kartenmaterial. Die geografischen Koordinaten können auch durch einen GPS-Empfänger ermittelt werden. Meist werden die geografischen Koordinaten von diesen Geräten direkt angezeigt und müssen nur noch in die Eingabefelder dieser Seite übertragen werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 154 2. Geben Sie in das Eingabefeld "Geographische Länge" den ermittelten Längengrad ein. 3. Geben Sie in das Eingabefeld "Geographische Höhe" die ermittelte Höhe über dem Meeresspiegel ein. 4. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 155: Agent-Ip
– DHCP-Client wird deaktiviert. Sie aktivieren DHCP-Client auf der Seite "System > DHCP > DHCP-Client". – Die IP-Adresse wird auch in der Adresszeile des Internet-Browsers angezeigt. Sollte dies nicht automatisch erfolgen, müssen Sie die IP-Adresse manuell in die Adresszeile des Internet-Browsers eintragen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 156 1. Tragen Sie in die Eingabefelder die IP-Adresse, die Subnetzmaske und das Standard- Gateway ein. 2. Wählen Sie aus der Klappliste "Agent VLAN-ID" die gewünschte VLAN-ID. 3. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 157: Neustart
Die Profile bieten eine Vorkonfiguration für verschiedene Einsatzfälle der Geräte. Wenn Sie ein Gerät mit den Defaulteinstellungen eines Profils neustarten, werden die Einstellungen auf die Werkseinstellungen zurückgesetzt und einige Parameter so gesetzt, SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 158 Wenn Sie auf die Schaltfläche klicken, startet ein Timer und läuft mit der definierten Zeit rückwärts. Wenn der Timer abgelaufen ist, startet das Gerät neu. ● Geplanten Neustart abbrechen Mit dieser Schalfläche deaktivieren Sie den Timer für den geplanten Neustart. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 159: Laden & Speichern
Detaillierte Konfigurationsinformationen z. B. Startkonfiguration, Benutzer, Zer‐ tifikate und WBM-Favoriten. Debug Diese Datei beinhaltet Informationen für den Siemens Support. Sie ist verschlüsselt und kann ohne Sicherheitsrisiko per E-Mail an den Siemens Support gesendet werden. DebugExt Diese Datei beinhaltet ausführlichere Informationen für den Siemens Support.
Seite 160 Diese Datei enthält die Zuordnung der Benutzernamen zu den entsprechenden Passwörtern. WBMFav WBM Favoriten Diese Datei enthält die Favoriten, die Sie im WBM angelegt haben. Sie können diese Datei herunterladen und in anderen Geräten hochladen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 161: Http
Diese WBM-Seite ist sowohl für Verbindungen über HTTP als auch für Verbindungen über HTTPS verfügbar. Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. Hinweis Inkompatibilität zu Firmware-Vorgängerversionen ohne/mit gestecktem PLUG Bei der Installation einer Vorgängerversion kann es zu Verlust der Konfigurationsdaten...
Seite 162 Sie können ein Gerät in STEP7 Basic/Professional konfigurieren, ohne dass eine Verbindung zu einem realen Gerät besteht. Die Konfiguration kann exportiert und als "SINEMAConfig" über das WBM in das reale Gerät geladen werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 163 Mit dieser Schaltfläche können Sie Dateien vom Gerät löschen. Die Schaltfläche ist nur aktivierbar, wenn diese Funktion für den Dateityp unterstützt wird und die Datei auf dem Gerät vorhanden ist. Hinweis Löschen Sie nach einem Firmware-Update den Cache Ihres Internet-Browsers. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 164 3. Falls für einzelne Geräte individuelle Einstellungen erforderlich sind, müssen Sie diese online am betreffenden Gerät vornehmen. Hinweis Konfigurationsdaten sind mit einer Prüfsumme versehen. Wenn Sie die Daten verändern, können Sie sie nicht mehr auf den IE-Switch hochladen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 165: Tftp
Daten aus einer externen Datei vom TFTP-Server in die Geräte zu laden. So können Sie z. B. eine neue Firmware aus einer Datei von einem TFTP-Server laden. Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. Hinweis Inkompatibilität zu Firmware-Vorgängerversionen ohne/mit gestecktem PLUG...
Seite 166 Sie können ein Gerät in STEP7 Basic/Professional konfigurieren, ohne dass eine Verbindung zu einem realen Gerät besteht. Die Konfiguration kann exportiert und als "SINEMAConfig" über das WBM in das reale Gerät geladen werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 167 3. Tragen Sie ggf. im Eingabefeld "Dateiname" den Namen einer Datei ein, in die Sie speichern bzw. aus der Sie Daten übernehmen wollen. 4. Wählen Sie aus der Klappliste "Aktionen" die Aktion, die Sie durchführen wollen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 168: Sftp
Zudem lassen sich auf dieser Seite die Zertifikate laden, die für den Aufbau einer gesicherten VPN-Verbindung notwendig sind. Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management...
Seite 169 Sie können ein Gerät in STEP7 Basic/Professional konfigurieren, ohne dass eine Verbindung zu einem realen Gerät besteht. Die Konfiguration kann exportiert und als "SINEMAConfig" über das WBM in das reale Gerät geladen werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 170: Beschreibung
Geben Sie das Passwort für den Benutzer ein ● SFTP Passwort bestätigen Bestätigen Sie das Passwort. Die Tabelle gliedert sich in folgende Spalten: ● Dateityp Zeigt den Dateityp an. ● Beschreibung Zeigt die Kurzbeschreibung des Dateityps an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 171: Vorgehensweise
Konfigurationsdaten wiederverwenden Wenn mehrere identische Geräte die gleiche Konfiguration erhalten sollen und die Zuweisung der IP-Adressen über DHCP erfolgt, kann durch Abspeichern und Einlesen von Konfigurationsdaten der Aufwand zur Neukonfiguration reduziert werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 172: Passwörter
● Beschreibung Zeigt die Kurzbeschreibung des Dateityps an. ● Einstellung Wenn aktiviert, wird die Datei verwendet. Nur aktivierbar, wenn das Passwort konfiguriert ist. ● Passwort Geben Sie das Passwort für die Datei ein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 173 1. Tragen Sie bei "Passwort" das Passwort ein. 2. Um das Passwort zu bestätigen, tragen Sie bei "Passwort bestätigen" das Passwort nochmals ein. 3. Aktivieren Sie die Option "Einstellung". 4. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 174: Ereignisse
Ereignisse 6.4.6.1 Konfiguration Systemereignisse auswählen Auf dieser Seite legen Sie fest, wie ein Gerät auf Systemereignisse reagiert. Klicken Sie zum Aktivieren oder Deaktivieren der Optionen in die entsprechenden Optionskästchen der jeweiligen Spalte. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 175 Ereignisse. Wenn "Keine Änderung" ausgewählt ist, bleiben die Einträge der entsprechenden Spalte in der Tabelle 2 unverändert. ● In Tabelle übernehmen Wenn Sie auf die Schaltfläche klicken, wird die Einstellung für alle Ereignisse der Tabelle 2 übernommen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 176 – Statusänderung 802.1X Port-Authentifizierung Dieses Ereignis tritt bei 802.1X-Authentifizierungen auf. – Statusänderung PoE Der Zustand von PoE hat sich geändert. Hinweis Dieses Ereignis können Sie nur bei Geräten mit Unterstützung für PoE konfigurieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 177 Das Gerät schreibt einen Eintrag auf den Systemprotokoll-Server. Voraussetzung ist, dass der Systemprotokoll-Server eingerichtet und die Funktion "Syslog-Client" aktiviert ist. ● Fehler Das Gerät löst einen Fehler aus. Die Fehler-LED leuchtet auf SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 178: Severity-Filter
– Log-Tabelle – Syslog – Fehler 2. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". 6.4.6.2 Severity-Filter Einstellung der Severity-Filter Stellen Sie auf dieser Seite die Schwellwertstufen für das Versenden von Systemereignisbenachrichtigungen ein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 179 Gehen Sie folgendermaßen vor, um die gewünschte Stufe zu konfigurieren: 1. Wählen Sie aus den Klapplisten in der zweiten Tabellenspalte hinter den Client-Typen die gewünschten Werte aus. 2. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 180: Smtp-Client
Geben Sie die IP-Adresse oder den FQDN (Fully Qualified Domain Name) des SMTP- Servers ein. Die Tabelle enthält folgende Spalten: ● Selektieren Aktivieren Sie in einer zu löschenden Zeile das Optionskästchen. ● Status Legen Sie fest, ob dieser SMTP-Server verwendet wird. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 181 1. Aktivieren Sie die Funktion "SMTP-Client". 2. Geben Sie in bei "SMTP-Server-Adresse" die IP-Adresse oder den FQDN des SMTP- Servers ein. 3. Klicken Sie auf die Schaltfläche "Erstellen". In der Tabelle wird ein neuer Eintrag erzeugt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 182 – Klicken Sie bei dem SMTP-Servereintrag auf die Schaltfläche "Test". Das Gerät sendet jedem konfigurierten Empfänger eine Test-E-Mail. – Prüfen Sie das Testergebnis. Wenn das Senden nicht erfolgreich war, enthält die Meldung mögliche Ursachen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 183: Empfänger
Vorgehensweise SMTP-Empfänger konfigurieren 1. Wählen Sie den gewünschten "SMTP-Server". 2. Geben Sie die E-Mail-Adresse des SMTP-Empfängers ein. 3. Klicken Sie auf die Schaltfläche "Erstellen". In der Tabelle wird ein neuer Eintrag erzeugt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 184: Dhcp
DHCP-Server als Antwort eine IPv4-Adresse zugewiesen. Der Server verwaltet einen Adressbereich, aus welchem er IPv4-Adressen vergibt. Es ist auch möglich den Server so zu konfigurieren, dass der Client auf seine Anfrage immer dieselbe IPv4-Adresse zugewiesen bekommt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 185 2. Wählen Sie aus der Klappliste "DHCP Mode" die DHCP-Betriebsart "via DHCP Client ID". 3. Geben Sie in das aktivierte Eingabefeld "DHCP Client ID" eine Zeichenkette zur Identifikation des Gerätes ein. Diese wird dann vom DHCP-Server ausgewertet. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 186: Dhcp-Server
DHCP-Server-Zuordnungen gelöscht, siehe "Information > DHCP-Server". Der Aufbau dieser Seite ist davon abhängig, über wie viele VLAN-IP-Schnittstellen das Gerät verfügt. Voraussetzung Die angeschlossenen Geräte sind so konfiguriert, dass sie die IP-Adresse von einem DHCP- Server beziehen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 187 Aktivieren Sie in der zu löschenden Zeile das Optionskästchen. ● Pool-ID Zeigt die Nummer des IPv4-Adressbands an. Wenn Sie auf die Schaltfläche "Erstellen" klicken, wird eine neue Zeile mit einer eindeutigen Nummer (Pool-ID) angelegt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 188 IPv4-Adresse anfordern. Geräte mit mehreren VLAN-IP-Schnittstellen Auf dieser Seite legen Sie das Adressband fest, aus dem das angeschlossene Gerät eine beliebige IP-Adresse erhält. Die statische Zuordnung der IP-Adressen konfigurieren Sie unter "Statische Zuordnung". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 189 ● Aktivieren Legen Sie fest, ob dieses IPv4-Adressband verwendet wird. Hinweis Wenn Sie das IPv4-Adressband aktivieren, werden dessen Einstellungen in diesem sowie in den weiteren DHCP-Registern ausgegraut und sind nicht mehr editierbar. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 190 7. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". Konfiguration für Geräte mit mehreren VLAN-IP-Schnittstellen 1. Klicken Sie auf die Schaltfläche "Erstellen". Es wird eine neue Zeile mit einer eindeutigen Nummer (Pool-ID) angelegt. 2. Wählen Sie eine VLAN-IP-Schnittstelle aus. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 191: Zuordnung Port Zu Ip-Adresse
Nachdem Sie im Register "DHCP-Server" einen Pool angelegt haben, wird in der Tabelle auf dieser Seite eine neue Zeile angelegt. Wählen Sie nun in der entsprechenden Klappliste aus, welcher Port diesem Pool zugeordnet ist. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 192 Geben Sie eine IPv4-Adresse an. Im Register "DHCP-Server" werden die Felder "Untere IP-Adresse" und "Obere IP- Adresse" entsprechend ausgefüllt. ● Subnetzmaske Geben Sie eine dazugehörige Subnetzmaske an. Im Register "DHCP-Server" wird das Feld "Subnetz" entsprechend ausgefüllt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 193: Port-Bereich
Ports in diesem Register nicht automatisch aktiviert. Beschreibung Die Tabelle enthält folgende Spalten: ● Pool-ID Zeigt die Nummer des IPv4-Adressbands an. Für jedes Adressband wird eine Zeile angelegt. ● Schnittstelle Zeigt die zugeordnete IP-Schnittstelle an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 194: Dhcp-Optionen
DHCP-Option 1 wird automatisch die Subnetzmaske eingestellt, die Sie unter "DHCP-Server" für das Adressband eingegeben haben. Bei der DHCP-Option 3 können Sie über ein Optionskästchen die interne IPv4-Adresse des DHCP-Servers als DHCP-Parameter einstellen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 195 Aktivieren Sie in der zu löschenden Zeile das Optionskästchen. ● Pool-ID Zeigt die Nummer des IPv4-Adressbands an. ● Optionswert Zeigt die Nummer der DHCP-Option an. ● Beschreibung Zeigt eine Beschreibung der DHCP-Option an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 196: Unterstützte Dhcp-Optionen
● Option 15 ● Option 43 ● Option 66 ● Option 67 Vorgehensweise DHCP-Option anlegen 1. Wählen Sie eine Pool-ID aus. 2. Geben Sie den Optionswert ein. 3. Klicken Sie auf die Schaltfläche "Erstellen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 197: Relay Agent-Information
● Circuit-ID Tragen Sie die Circuit-ID ein. Die Tabelle gliedert sich in folgende Spalten: ● Selektieren Aktivieren Sie in der zu löschenden Zeile das Optionskästchen. ● Pool-ID Zeigt die Nummer des IPv4-Adressbands an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 198: Statische Zuordnung
2. Klicken Sie auf die Schaltfläche "Löschen". Der Eintrag wird gelöscht. 6.4.8.7 Statische Zuordnung Auf dieser Seite definieren Sie, dass DHCP-Clients abhängig von ihrer Client-ID bzw. MAC- Adresse eine vorgegebene IPv4-Adresse zugeordnet wird. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 199 1. Aktivieren Sie in der zu löschenden Zeile das Optionskästchen "Selektieren". Wiederholen Sie den Vorgang für alle Einträge, die Sie löschen wollen. 2. Klicken Sie auf die Schaltfläche "Löschen". Der Eintrag wird gelöscht. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 200: Snmp
Beachten Sie hierzu auch das Kapitel "Technische Grundlagen", Abschnitt "SNMP (Seite 84)". 6.4.9.1 Allgemein Konfiguration von SNMP Auf dieser Seite treffen Sie grundlegende Einstellungen für SNMP. Aktivieren Sie die Optionen abhängig von der Funktion, die Sie nutzen wollen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 201 Aktivieren oder deaktivieren Sie das Senden von SNMPv1-Traps (Alarmtelegramme). Im Register "Trap" legen Sie die IP-Adressen der Geräte fest, an die SNMPv1-Traps gesendet werden. ● SNMPv1/v2c Trap Community String Tragen Sie den Community String für das Senden von SNMPv1/v2c-Meldungen ein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 202 3. Tragen Sie im Eingabefeld "SNMPv1/v2c Read Community String" die gewünschte Zeichenkette ein. 4. Tragen Sie im Eingabefeld "SNMPv1/v2c Read/Write Community String" die gewünschte Zeichenkette ein. 5. Aktivieren Sie ggf. die SNMPv3 Benutzermigration. 6. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 203: Traps
Wählen Sie die Zeile, die Sie löschen wollen. ● Trap-Empfängeradresse Ändern Sie bei Bedarf die IP-Adressen der Stationen. ● Trap Aktivieren oder deaktivieren Sie das Senden von Traps. Stationen, die eingetragen, aber nicht aktiviert sind, erhalten keine SNMP-Traps. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 204: V3-Gruppen
Security-Einstellungen und Rechtevergabe SNMP Version 3 bietet eine Rechtevergabe, Authentifizierung und Verschlüsselung auf Protokollebene. Das Security-Level und die Lese-/Schreibrechte werden gruppenspezifisch definiert. Für jedes Mitglied einer Gruppe gelten automatisch die entsprechenden Einstellungen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 205 1. Geben Sie bei "Gruppenname" den gewünschten Gruppennamen ein. 2. Wählen Sie aus der Klappliste "Security-Level" die gewünschte Sicherheitsstufe aus. 3. Klicken Sie auf die Schaltfläche "Erstellen", um einen neuen Eintrag zu erzeugen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 206 Löschen einer Gruppe 1. Aktivieren Sie in der zu löschenden Zeile "Selektieren". Wiederholen Sie den Vorgang für alle Gruppen, die Sie löschen wollen. 2. Klicken Sie auf die Schaltfläche "Löschen". Die Einträge werden gelöscht. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 207: V3-Benutzer
Sicherheitseinstellungen überprüfen sowohl der Absender wie auch der Empfänger. Beschreibung Die Seite enthält folgende Felder: ● Benutzername Tragen Sie einen frei wählbaren Benutzernamen ein. Nach der Datenübernahme können Sie den Namen nicht mehr ändern. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 208 Länge beträgt 32 Zeichen. Hinweis Länge des Passworts Als wichtige Maßnahme zur Erhöhung der Sicherheit empfehlen wir, dass das Passwort mindestens 6 Zeichen lang ist und Sonderzeichen, Groß-/Kleinschreibung sowie Zahlen enthält. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 209: Systemzeit
Systemzeit Um die Systemzeit des Geräts einzustellen, gibt es unterschiedliche Methoden. Es kann immer nur eine Methode aktiv sein. Wenn eine Methode aktiviert wird, dann wird automatisch die bisher aktivierte Methode deaktiviert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 210: Manuelle Einstellung
Klicken Sie auf die Schaltfläche, um die Zeiteinstellung des PCs zu übernehmen. ● Letzter Synchronisationszeitpunkt Zeigt an, wann die letzte Uhrzeitsynchronisation stattgefunden hat. Wenn keine Uhrzeitsynchronisation möglich war, enthält das Feld die Angabe "Date/time not set". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 211: Dst-Übersicht
Datum und Uhrzeit werden übernommen und im Feld "Letzter Synchronisationsmechanismus" wird "Manuell" eingetragen. 6.4.10.2 DST-Übersicht Auf dieser Seite können Sie neue Einträge für die Umstellung der Sommerzeit anlegen. Die Tabelle gibt Ihnen einen Überblick über die vorhandenen Einträge. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 212 Zeigt an, wie die Umstellung der Sommerzeit erfolgt: – Datum Es ist ein festes Datum für die Umstellung der Sommerzeit eingetragen. – Regel Es ist eine Regel für die Umstellung der Sommerzeit definiert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 213: Dst-Konfiguration
Sie können eine Regel für die Umstellung der Sommerzeit definieren oder ein festes Datum angeben. Einstellungen Hinweis Der Inhalt dieser Seite ist abhängig davon, was Sie im Feld "Typ" auswählen. Die Felder "DST-Nr.", "Typ" und "Name" werden immer angezeigt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 214 Diese Einstellung eignet sich für Regionen, in denen die Sommerzeit immer an einem bestimmten Wochentag beginnt bzw. endet. ● Name Geben Sie einen Namen für den Eintrag an. Der Name kann maximal 16 Zeichen lang sein. Einstellungen bei der Auswahl "Datum" SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 215 Geben Sie folgende Werte für das Ende der Sommerzeit an: – Tag Geben Sie den Tag an. – Stunde Geben Sie die Stunde an. – Monat Geben Sie den Monat an. Einstellungen bei der Auswahl "Regel" SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 216: Sntp-Client
Das SNTP (Simple Network Time Protocol) dient zur Zeitsynchronisation im Netzwerk. Die entsprechenden Telegramme werden von einem SNTP-Server im Netz versendet. Hinweis Um Zeitsprünge zu vermeiden, stellen Sie sicher, dass sich nur ein Zeitserver im Netz befindet. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 217 Die Zeit wurde nicht eingestellt. – Manuell Manuelle Zeiteinstellung – SNTP Automatische Zeitsynchronisation über SNTP – NTP Automatische Zeitsynchronisation über NTP – SIMATIC Automatische Zeitsynchronisation über SIMATIC-Uhrzeittelegramm – PTP Automatische Zeitsynchronisation über PTP SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 218 – 123 (Standard-Port) – 1025 bis 36564 ● Poll-Intervall[s] Geben Sie den Zeitabstand zwischen zwei Zeitanfragen ein. In diesem Feld geben Sie das Abfrageintervall in Sekunden an. Mögliche Werte sind 16 bis 16284 Sekunden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 219: Ntp-Client
Automatische Zeiteinstellung über NTP Wenn die Uhrzeitsynchronisation über NTP erfolgen soll, können Sie hier die entsprechenden Einstellungen vornehmen. Hinweis Um Zeitsprünge zu vermeiden, stellen Sie sicher, dass sich nur ein Zeitserver im Netz befindet. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 220 Die Zeit wurde nicht eingestellt. – Manuell Manuelle Zeiteinstellung – SNTP Automatische Zeitsynchronisation über SNTP – NTP Automatische Zeitsynchronisation über NTP – SIMATIC Automatische Zeitsynchronisation über SIMATIC-Uhrzeittelegramm – PTP Automatische Zeitsynchronisation über PTP SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 221 Die folgenden Felder sind nur für einen gesicherten NTP-Client von Bedeutung. Wenn das Optionskästchen "Nur NTP-Client (gesichert)" nicht aktiviert ist, sind diese Felder gegraut: ● Schlüssel-ID Geben Sie die ID des Authentifizierungsschlüssels ein. ● Hash-Algorithmus Legen Sie das Format für den Authentifizierungsschlüssel fest. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 222 – Geben Sie bei "Schlüssel" den Authentifizierungsschlüssel ein. Mit diesen Eingaben authentifiziert sich der NTP-Client am gesicherten NTP-Server. Auf dem gesicherten NTP-Server müssen diese Einträge vorhanden sein. 3. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 223: Simatic Time Client
Die Zeit wurde nicht eingestellt. – Manuell Manuelle Zeiteinstellung – SNTP Automatische Zeitsynchronisation über SNTP – NTP Automatische Zeitsynchronisation über NTP – SIMATIC Automatische Zeitsynchronisation über SIMATIC-Uhrzeittelegramm – PTP Automatische Zeitsynchronisation über PTP SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 224: Ptp-Client
Zeigt das aktuelle Datum und die aktuelle Normalzeit an, die durch die Zeitsynchronisation im Netzwerk ermittelt wurden. Wenn Sie eine Zeitzone angeben, wird die Zeitangabe entsprechend angepasst. ● Letzter Synchronisationszeitpunkt Zeigt an, wann die letzte Uhrzeitsynchronisation stattgefunden hat. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 225: Automatische Abmeldung
Stellen Sie auf dieser Seite die Zeitintervalle ein, nach denen bei Inaktivität des Benutzers automatisch eine Abmeldung vom WBM oder CLI erfolgt. Wenn Sie automatisch abgemeldet wurden, dann müssen Sie sich wieder neu anmelden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 226: Konfiguration Des Select/Set-Tasters
Funktionalität der Taster Eine detaillierte Beschreibung der Funktion, die über den Taster bedient werden kann, finden Sie in der Betriebsanleitung des Geräts. Auf dieser Seite kann die Funktionalität des Tasters ein- bzw. ausgeschaltet werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 227: Syslog-Client
Textmeldungen per UDP im IP-Netz verwendet. Dazu wird ein Syslog-Server benötigt. Voraussetzungen für das Versenden von Log-Einträgen ● Die Syslog-Funktion ist im Gerät aktiviert. ● Die Syslog-Funktion für das jeweilige Ereignis ist aktiviert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 228 1. Geben Sie in das Eingabefeld "Adresse des Syslog-Servers" die IP-Adresse des Syslog- Servers ein, auf dem die Log-Einträge gespeichert werden sollen. 2. Klicken Sie auf die Schaltfläche "Erstellen". In der Tabelle wird eine neue Zeile eingefügt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 229: Ports
Zeigt die verfügbaren Ports an. Wenn Sie auf den Port klicken, wird die entsprechende Konfigurationsseite geöffnet. Der Port setzt sich aus der Modulnummer und der Portnummer zusammen, z. B. Port 0.1 ist Modul 0, Port 1. ● Port-Name Zeigt den Namen des Ports an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 230 Die Verbindung ist unterbrochen, weil beispielsweise das angeschlossene Gerät ausgeschaltet ist. ● Akt. Übertragungsmodus Zeigt die Übertragungsparameter des Ports an. ● Negotiation Zeigt an, ob die automatische Konfiguration aktiviert oder deaktiviert ist. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 231 6.4 Das Menü "System" ● Flow Ctrl. Type Gibt an, ob für den Port die Flusskontrolle aktiviert oder deaktiviert ist. ● Flow Ctrl. Gibt an, ob bei diesem Port die Flusskontrolle arbeitet. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 232 > Ports > Konfiguration". – Standby Auf dem Gerät ist die Standby-Redundanz aktiviert. Der Port ist ein Standby-Port mit dem Status "Passive". – MRP-Interconnection Der Port ist ein MRP-Interconnection-Port im Zustand "blocking". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 233: Konfiguration
Konfigurieren mit dem Web Based Management 6.4 Das Menü "System" 6.4.14.2 Konfiguration Ports konfigurieren Auf dieser Seite können Sie alle Ports des Geräts konfigurieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 234 Stromaufnahme des Geräts um 30 mA. – Power down Der Port ist ausgeschaltet. ● Port-Name Tragen Sie hier einen Namen für den Port ein. ● MAC-Adresse Zeigt die MAC-Adresse des Ports an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 235 Halbduplex-Betrieb fest eingestellt werden. Hinweis "Auto negotiation" und Autocrossover ● SCALANCE XB-200/SCALANCE XC-200/XR-300WG: Wenn Sie die Funktion "Auto negotiation" ausschalten, wird auch die Funktion "MDI/MDI-X Autocrossover" ausgeschaltet. Verwenden Sie dann ein gekreuztes Kabel. ● SCALANCE XP-200: Wenn Sie die Funktion "Auto negotiation" ausschalten, bleibt die Funktion "MDI/MDI-X Autocrossover"...
Seite 236 Schließen Sie an Promiscuous-Ports Geräte an, die mit allen anderen Geräten des PVLANs kommunizieren sollen. – Switch-Port VLAN Access Access-Ports gehört zu einem Provider-Switch, der die Funktion Q-in-Q VLAN-Tunnel unterstützt. Schließen Sie an Access-Ports ein Customer-Netzwerk an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 237 Sie haben für den Port den Status "disabled" oder "Link down" konfiguriert oder der Port hat keine Verbindung. – not present Bei modularen Geräten wird dieser Status angezeigt, wenn z. B. kein Medienmodul gesteckt ist. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 238 Zeigt den Verbindungsstatus zum Netzwerk an. Es gibt folgende Möglichkeiten: – up Der Port hat eine gültige Verbindung zum Netzwerk, es wird ein "Link Integrity Signal" empfangen. – down Die Verbindung ist unterbrochen, weil z. B. das angeschlossene Gerät ausgeschaltet ist. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 239 – Standby Auf dem Gerät ist die Standby-Redundanz aktiviert. Der Port ist ein Standby-Port mit dem Status "Passive". – MRP-Interconnection State Change Der Port ist ein MRP-Interconnection-Port im Zustand "blocking". ● NOA SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 240 Port-Überlastungen treten auf, wenn das Gerät mehr Telegramme empfängt, als es senden kann, z.B. infolge unterschiedlicher Übertragungsgeschwindigkeiten. Vorgehensweise zur Konfiguration 1. Ändern Sie die Einstellungen entsprechend Ihrer Konfiguration. 2. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 241: Fehlerkontrolle
2. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". 6.4.15.2 Link Change Konfiguration der Fehlerüberwachung von Zustandsänderungen bei Verbindungen Auf dieser Seite konfigurieren Sie, ob bei einer Zustandsänderung einer Netzwerkverbindung eine Fehlermeldung ausgelöst wird. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 242 – Down – Keine Änderung: Einstellung in der Tabelle 2 bleibt unverändert. ● In Tabelle übernehmen Wenn Sie auf die Schaltfläche klicken, wird die Einstellung für alle Ports der Tabelle 2 übernommen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 243: Redundanz
2. Klicken Sie auf die Schaltfläche "In Tabelle übernehmen". Die Einstellung wird für alle Ports der Tabelle 2 übernommen. 3. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". 6.4.15.3 Redundanz Auf dieser Seite konfigurieren Sie, ob bei einer Zustandsänderung einer redundanten Verbindung eine Fehlermeldung ausgelöst wird. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 244: Einstellung
Wenn PROFINET eingeschaltet wird, wird EtherNet/IP ausgeschaltet. Das Umschalten von PROFINET und EtherNet/IP hat keine Auswirkungen auf DCP. Hinweis PROFINET AR-Status Wenn eine PROFINET-Verbindung aufgebaut ist, d. h. der PROFINET AR-Status "Online" ist, können Sie PROFINET nicht deaktivieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 245: Ethernet/Ip
Bei entsprechendem Anschluss kann ein zuvor korrekt konfiguriertes Gerät nach dem Zurücksetzen kreisende Telegramme und damit den Ausfall des Datenverkehrs verursachen. 6.4.17 EtherNet/IP EtherNet Industrial Protocol (EtherNet/IP) Auf dieser Seite konfigurieren Sie den Modus von EtherNet/IP. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 246: Beschreibung
Ein PLUG darf nur bei ausgeschaltetem Gerät entnommen oder eingesetzt werden. Das Gerät überprüft im Sekundenabstand, ob ein PLUG gesteckt ist. Wenn der PLUG im laufenden Betrieb entfernt wird, kann es zu Datenverlusten kommen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 247 Konfigurationsdaten der vorherigen, aktuelleren Firmware befinden. Somit kann ohne Konfigurationsdatenverlust zur vorherigen, aktuelleren Firmware zurückgekehrt werden. Falls die ursprüngliche Konfiguration auf dem PLUG nicht mehr benötigt wird, kann der PLUG manuell über "System > PLUG" gelöscht oder neu beschrieben werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 248 ● Gerätegruppe Zeigt an, von welcher SIMATIC NET-Produktlinie der C-PLUG im vorangegangenen Betrieb genutzt wurde. ● Gerätetyp Zeigt den Gerätetyp innerhalb der Produktlinie an, von dem der C-PLUG im vorangegangenen Betrieb genutzt wurde. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 249 2. Wenn Sie die Firmware auf dem PLUG speichern wollen, aktivieren Sie das Optionskästchen "Firmware auf PLUG". 3. Wählen Sie aus der Klappliste "PLUG ändern" die gewünschte Option aus. 4. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 250: Ping
● Ping Klicken Sie diese Schaltfläche, um die Ping-Funktion zu starten. ● Ping-Ausgabe Dieses Feld zeigt die Ausgabe der Ping-Funktion an. ● Leeren Klicken Sie diese Schaltfläche, um das Feld "Ping-Ausgabe" zu leeren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 251: Dcp Discovery
Auf den SCALANCE-Geräten konfigurieren Sie den Zugriff unter "System > Konfiguration". Beschreibung Die Seite enthält folgende Felder: ● Timeout[s] Wählen Sie aus, für welche Zeitdauer die LEDs blinken sollen. ● Blink Own LEDs Starten Sie das Blinken der LEDs des Geräts. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 252 – Configured: Dem Gerät wurde eine neue IPv4-Adresse zugewiesen. ● Timeout[s] Legen Sie die Zeitdauer für das Blinken fest. Wenn die Zeit abgelaufen ist, wird das Blinken beendet. ● Blinken Lässt die Port-LEDs des ausgewählten Geräts blinken. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 253: Power Over Ethernet (Poe)
● Maximale Leistung [W] (nur lesbar) Maximale Leistung, die ein PSE für die Versorgung von PoE-Geräten zur Verfügung stellt. ● Zugeteilte Leistung [W] (nur lesbar) Summe der durch die PoE-Geräte entsprechend der "Klassifizierung" reservierten Leistung. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 254: Port
Die maximale Länge beträgt 255 Zeichen. ● Benutzerdefinierte maximale Leistung verwenden Wählen Sie, ob die benutzerdefinierte maximale Leistung verwendet werden soll. Wenn "Keine Änderung" ausgewählt ist, bleibt der Eintrag in der Tabelle 2 unverändert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 255 Hier können Sie eine Zeichenkette eingeben, die das angeschlossene Gerät näher beschreibt. Die maximale Länge beträgt 255 Zeichen. ● Benutzerdefinierte maximale Leistung verwenden Wenn Sie dieses Optionskästchen für einen Port aktivieren, wird die benutzerdefinierte maximale Leistung verwendet. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 256 Die Energieversorgung für das Gerät an diesem Port muss der Primary Classification und der Secondary Classification entsprechen. – Nein Die Energieversorgung für das Gerät an diesem Port muss der Primary Classification entsprechen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 257: Port-Diagnose
Bitte beachten Sie, dass dieser Test nur zulässig ist, wenn auf dem zu testenden Port keine Datenverbindung aufgebaut ist. Sollte dennoch auf dem zu testenden Port eine Datenverbindung bestehen, so wird diese kurzzeitig unterbrochen. Ein automatischer Wiederaufbau der Verbindung kann scheitern und muss dann manuell erfolgen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 258 Zeigt die Entfernung zum offenen Kabelende, Kabelbruch oder zum Kurzschluss in Metern an. Der Wert für die Entfernung hat eine Toleranz von +/- 1 m. Wenn der Status "OK" ist, wird die Länge mit "unbekannt" angegeben. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 259: Sfp-Diagnose
Die Seite enthält folgende Felder: ● Port Wählen Sie aus der Klappliste den gewünschten Port aus. ● Aktualisieren Erneuert die Anzeige der Werte des eingestellten Ports. Das Ergebnis wird in der Tabelle dargestellt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 260 Zeigt die Sendeleistung der Schnittstelle in Mikrowatt/Dezibel Milliwatt an. ● Spalte Aktuell Zeigt den aktuellen Wert an. ● Spalte Niedrig Zeigt den niedrigsten Wert an. ● Spalte Hoch Zeigt den höchsten Wert an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 261: Das Menü "Layer 2
Auf dieser Seite nehmen Sie eine Basiskonfiguration der Funktionen von Layer 2 vor. Auf den jeweiligen Konfigurationsseiten dieser Funktionen sind detailliertere Einstellungen möglich. Auf den Konfigurationsseiten können Sie auch die Einstellungen prüfen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 262 Wenn Sie die Option "Ring mit RSTP" aktiviert haben, dürfen folgende Ports nicht im Spanning Tree enthalten sein: ● Ring-Ports ● Standby-Ports ● Standby-Koppelports ● MRP-Interconnection-Ports ● RSTP+ Aktiviert RSTP+. Sie können dieses Optionskästchen nur aktivieren, wenn als Redundanzverfahren MRP konfiguriert wurde. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 263 Auswahlmöglichkeiten zur Verfügung: – STP Aktiviert das Spanning Tree Protocol (STP). Typische Rekonfigurationszeiten bei Spanning Tree liegen zwischen 20 und 30 Sekunden. Weitere Einstellungen konfigurieren Sie unter "Layer 2 > Spanning Tree". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 264 Netzwerk frühzeitig zu erkennen und zu beseitigen. Die "Ethernet Statistics Counter" sind zum Teil Bestandteil der RMON Funktion. Wenn Sie RMON deaktivieren, wird der "Ethernet Statistic Counter" bei "Information > Ethernet-Statistiken" nicht weiter aktualisiert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 265: Quality Of Service (Qos)
Nachrichten zwischen Uhrzeit-Master und den zu synchronisierenden Slaves weiter. Weitere Einstellungen finden Sie unter "Layer 2 > PTP". 6.5.2 Quality of Service (QoS) Beachten Sie hierzu auch das Kapitel "Technische Grundlagen", Abschnitt "Quality of Service (Seite 86)". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 266: Allgemein
Auch wenn sich Frames mit einer hohen Priorität in der Queue befinden, werden gelegentlich Frames mit einer niedrigeren Priorität abgearbeitet. Hinweis Geräte, bei denen Sie das Abarbeitungsschema nicht einstellen können, nutzen die Methode "Strict Queueing". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 267: Cos-Zuordnung
Die Service-Klassen (CoS) sind den Queues standardmäßig wie folgt zugeordnet: Geräte mit 4 Queues Geräte mit 8 Queues Queue 2 Queue 2 Queue 1 Queue 1 Queue 1 Queue 3 Queue 2 Queue 4 Queue 3 Queue 5 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 268: Dscp-Zuordnung
Wählen Sie aus der Klappliste den minimalen Wert für einen Bereich von DSCP-Codes aus, denen Sie eine Queue zuweisen wollen. ● DSCP max Wählen Sie aus der Klappliste den maximalen Wert für einen Bereich von DSCP-Codes aus, denen Sie eine Queue zuweisen wollen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 269 56 - 63 Queue 8 Vorgehensweise zur Konfiguration 1. Wählen Sie zu jedem Wert der Spalte "DSCP" mithilfe der Klappliste "Queue" die Warteschlange aus. 2. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 270: Qos-Priorisierung
– Priorisierung nach DSCP – Priorisierung nach COS-DSCP – Keine Änderung Tabelle 2 bleibt unverändert. ● In Tabelle übernehmen Wenn Sie auf die Schaltfläche klicken, wird die Einstellung für alle Ports der Tabelle 2 übernommen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 271 VLAN-Tag enthält. Wenn es ein VLAN-Tag enthält, sortiert der Switch es entsprechend dieser Priorisierung in eine Queue ein. Wenn das Frame weder eine DSCP-Priorisierung noch ein VLAN-Tag enthält, sortiert der Switch das Frame entsprechend der Priorisierung des Empfangsports in eine Queue ein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 272: Cos Port-Neuzuordnung
Wählen Sie die Priorität aus, mit der ein Frame versendet werden soll. – Keine Änderung Keine Änderung in Tabelle 2. ● In Tabelle übernehmen Wenn Sie auf die Schaltfläche klicken, wird die Einstellung für alle Ports der Tabelle 2 übernommen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 273: Lastkontrolle
6.5.3 Lastkontrolle Begrenzung der Transferrate eingehender und ausgehender Daten Auf dieser Seite konfigurieren Sie die Lastbegrenzung für die einzelnen Ports. Sie können festlegen, für welche Kategorie von Telegrammen diese Grenzwerte gelten sollen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 274 ● Ingress Multicast-Limit Aktivieren oder deaktivieren Sie die Datenrate zur Begrenzung der eingehenden Multicast- Telegramme. ● Ingress Unicast-Limit Aktivieren oder deaktivieren Sie die Datenrate zur Begrenzung der eingehenden Unicast- Telegramme mit auflösbarer Adresse. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 275: Vlan
Ändern der Agent VLAN ID Wenn der Konfigurations-PC direkt über Ethernet mit dem Gerät verbunden ist und Sie die Agent VLAN-ID ändern, ist nach der Änderung das Gerät über Ethernet nicht mehr erreichbar. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 276 Stellt bei dem Gerät den Modus "VLAN-unaware" ein. In diesem Modus werden VLAN- Tags nicht verändert, sondern transparent weitergeleitet. Die VLAN-Priorität wird für CoS ausgewertet. Sie können in diesem Modus keine VLANs anlegen. Es ist nur ein Management-VLAN verfügbar: VLAN 1. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 277 Port-Priorität oder der Priorisierung bei ungetaggten Frames. Die im Frame enthaltenen VLAN-Tags werden nicht geändert. Wenn Sie "Nicht überschreiben" auswählen, bleibt die Priorität der Frames unverändert. Die Frames werden entsprechend der Port-Priorität oder des VLAN-Tags priorisiert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 278 Wenn Sie den Base Bridge-Modus von VLAN-aware in VLAN-unaware ändern, hat dies folgende Auswirkungen: ● Alle VLAN-Konfigurationen werden gelöscht. ● Es wird ein Management-VLAN angelegt: VLAN 1. ● Alle statischen und dynamischen Unicast-Einträge werden gelöscht. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 279 5. Legen Sie die Verwendung der Ports in dem VLAN fest. Wenn Sie z. B. "M" auswählen, ist der Port Mitglied des VLANs. In diesem VLAN gesendete Telegramme werden mit dem entsprechenden VLAN-Tag weitergeleitet. 6. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 280: Gvrp
Switch sein. Das Gerät kann außerdem GVRP-Telegramme über diesen Port senden. Auf dieser Seite können Sie jeden Port für die GVRP-Funktionalität aktivieren. Beschreibung der angezeigten Felder Die Seite enthält folgende Felder: ● GVRP Aktivieren oder deaktivieren Sie die Funktion "GVRP". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 281: Port-Basiertes Vlan
Auf dieser Seite legen Sie die Konfiguration der Port-Eigenschaften für den Telegrammempfang fest. Sie können die Einstellungen auf dieser Seite nur dann konfigurieren, wenn Sie auf dem Reiter "Allgemein" zuvor den "Base Bridge-Modus" "802.1Q VLAN Bridge" ausgewählt haben. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 282 Seite "VLAN > Allgemein" definiert haben. Wenn ein empfangenes Telegramm kein VLAN-Tag hat, so wird es um ein Tag mit der hier angegebenen VLAN-ID ergänzt und entsprechend den Regeln am Port gesendet. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 283 Tabelle, um es zu konfigurieren. 2. Tragen Sie in die Eingabefelder die einzustellenden Werte ein. 3. Wählen Sie aus den Klapplisten die einzustellenden Werte aus. 4. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 284: Private Vlan
Mit diesem Typ definieren Sie ein Secondary PVLAN. Die Geräte in diesem Secondary PVLAN können über Layer 2 miteinander kommunizieren. Das Secondary PVLAN hat eine spezifische VLAN-ID. ● Primary VLAN-ID Wählen Sie bei Secondary PVLANs die VLAN-ID des Primary PVLANs aus. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 285: Ip-Schnittstellen-Zuordnung
Auf dieser Seite legen Sie fest, aus welchen Secondary PVLANs die IP-Schnittstelle des Primary PVLANs erreichbar sein soll. Konfigurieren Sie die IP-Schnittstellen-Zuordnung für alle Funktionen, bei denen ein Endgerät aus dem Secondary PVLAN über die IP-Schnittstelle des Primary PVLANs kommunizieren muss. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 286 Wählen Sie die Zeile, die Sie löschen wollen. ● Schnittstelle Zeigt die IP-Schnittstelle an. ● Secondary VLAN-ID Zeigt die Secondary VLAN-ID des Secondary PVLANs an, aus dem die IP-Schnittstelle des Primary PVLANs erreichbar ist. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 287: Provider Bridge
Provider Bridge 6.5.6.1 Tunnel-Ports Konfigurationsseite für Tunnel-Ports Auf dieser Seite aktivieren Sie die Funktion Q-in-Q VLAN-Tunnel. Telegramme, die ein Tunnel- Port empfängt, werden um ein äußeres VLAN-Tag, die PVID des Ports, erweitert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 288 9. Wählen Sie für den Port bei "Erlaubte Telegrammtypen" die Einstellung "Nur ungetaggte und mit Priorität getaggte Frames" aus. 10.Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". 11.Wechseln Sie auf die Seite "Layer 2 > VLAN > Port-Zuordnung". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 289: Mirroring
Wenn die maximale Datenrate des gespiegelten Ports höher ist als die des Monitor-Ports, kann es zu Datenverlusten kommen und der Monitor-Port gibt nicht mehr die Abläufe am gespiegelten Port wieder. Auf einem Monitor-Port können mehrere Ports gleichzeitig gespiegelt werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 290: Einstellungen
Mehrere Quell-Ports aus dem gleichen VLAN Wenn Sie aus einem VLAN mehr als einen Quell-Port für das Port-basierte Egress-Mirroring auswählen, werden unbekannte Unicast- und Multicast-Telegramme sowie Broadcast- Telegramme nur einmal an den Ziel-Port weitergeleitet. Einstellungen SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 291 Zeigt die Art der Mirroring-Session an. ● Status Zeigt an, ob Mirroring aktiv ist. ● Ziel-Port Wählen Sie aus der Klappliste den Ausgangsport aus, auf den in dieser Session gespiegelt werden soll. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 292: Vorgehensweise
● Session-ID Zeigt die Session an. ● Port Zeigt alle verfügbaren Ports an. Der Port setzt sich aus der Modulnummer und der Portnummer zusammen, z. B. Port 0.1 ist Modul 0, Port 1. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 293: Dynamic Mac Aging
Dieser Mechanismus wird als "Aging" bezeichnet. Durch Aging wird verhindert, dass Telegramme fehlgeleitet werden, wenn z.B. ein Endgerät an einen anderen Port angeschlossen wird. Wenn die Option nicht aktiviert ist, löscht ein Gerät gelernte Adressen nicht automatisch. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 294 Vorgehensweise zur Konfiguration 1. Aktivieren Sie das Optionskästchen "Dynamic MAC Aging". 2. Tragen Sie in das Eingabefeld "Aging Time[s]" die Zeitspanne in Sekunden ein. 3. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 295: Ringredundanz
Konfigurieren mit dem Web Based Management 6.5 Das Menü "Layer 2" 6.5.9 Ringredundanz 6.5.9.1 Ring Konfiguration der Ringredundanz SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 296 Das Gerät nimmt die Rolle HRP-Manager ein. Bei der Projektierung eines HRP-Rings muss ein Gerät als HRP-Manager eingestellt werden. Bei allen übrigen Geräten muss "HRP Client" oder "Automatic Redundancy Detection" eingestellt sein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 297 Steuerungen sind als "MRP Auto-Manager" konfiguriert, sodass eine der Steuerungen der MRP-Manager wird. Alle anderen Geräte im Ring sind MRP-Clients. Die beiden Steuerungen senden H-Sync-Frames in beide Richtungen des Rings (Provider). H-Sync- SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 298 – Als Ringredundanzverfahren ist "MRP-Manager" oder "MRP-Client" konfiguriert. DNA-Redundanz ist nur mit MRP möglich. Hinweis Eine ausführliche Schritt für Schritt Beschreibung zur Konfiguration der DNA-Redundanz finden Sie im Kapitel "Technische Grundlagen → Redundanzverfahren → Dual Network Access-Redundanz (DNA-Redundanz)". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 299: Werkseinstellungen Wiederherstellen
Um die Ring-Ports zu ändern, gehen Sie wie folgt vor: 1. Öffnen Sie den Ring. 2. Wählen Sie die neuen Ring-Ports aus. 3. Stecken Sie die Kabel um. 4. Schließen Sie den Ring. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 300: Standby
Um die Funktion nutzen zu können, muss HRP aktiviert sein. Hinweis Wird die Verbindung von Standby-Master und Standby-Slave in einer Linientopologie nach einer Unterbrechung wiederhergestellt, kann es kurzzeitig zu einem erhöhten Datenverkehr kommen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 301 Dies kann kreisende Telegramme und den Ausfall des Datenverkehrs verursachen, wenn bereits eine andere Standby-Verbindung aktiviert wurde. Mehrere Standby- Verbindungen können z. B. durch Konfigurationsfehler entstehen, wenn bei Standby- Master und Standby-Slave unterschiedliche Standby Connection Namen vergeben wurden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 302: Link Check
Rings aktivieren. ● Link Check muss jeweils auf zwei benachbarten Geräten (Verbindungspartnern) innerhalb eines HRP- oder MRP-Rings aktiviert werden. ● Die Ring-Ports, an denen Sie Link Check aktivieren, müssen miteinander verbunden sein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 303 Sie jeweils bei den beiden Verbindungspartnern, die an eine Strecke angeschlossen sind, Link Check aktivieren. 2. Um eine fehlerfreie Verbindung zu gewährleisten, warten Sie jeweils 1 min, bevor Sie Link Check für die nächste Verbindungsstrecke aktivieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 304 Link Check deaktivieren Um die Überwachung eines Ring-Ports zu deaktivieren, gehen Sie wie folgt vor: 1. Deaktivieren Sie das entsprechende Optionskästchen in der Spalte "Einstellung". 2. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 305: Mrp-Interconnection
Geben Sie die ID der MRP-Interconnection-Verbindung ein. Beachten Sie bei der Vergabe der ID folgende Regeln: – Die Interconnection-ID darf nicht 0 sein. – Für alle vier Geräte, die für die Kopplung der Ringe eingesetzt werden, müssen Sie die gleiche Interconnection-ID konfigurieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 306 Markieren Sie dieses Optionskästchen, um die MRP-Interconnection-Verbindung zu aktivieren. Beachten Sie dabei folgende Regeln: – Wenn keine MRP-Interconnection-Verbindung aktiviert ist, können Sie MRP- Interconnection für das Gerät nicht einschalten. – Es darf maximal eine MRP-Interconnection-Verbindung aktiviert sein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 307 1. Klicken Sie auf die Schaltfläche „Erstellen“, um in der Tabelle mit den MRP-Interconnection- Verbindungen eine neue Zeile zu erzeugen. 2. Konfigurieren Sie die Parameter für die MRP-Interconnection-Verbindung entsprechend der vorangegangenen Beschreibung. 3. Aktivieren Sie das Optionskästchen „MRP-Interconnection“, um MRP-Interconnection einzuschalten. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 308: Spanning Tree
Beschreibung der angezeigten Felder Die Seite enthält folgende Felder: ● Spanning Tree Aktivieren oder deaktivieren Sie Spanning Tree. ● Protokollkompatibilität Wählen Sie die Protokollkompatibilität. Folgende Einstellungen gibt es: – STP – RSTP – MSTP SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 309 MRP-Interconnection-Domain-ID übereinstimmen, die für die aktive MRP- Interconnection-Verbindung konfiguriert wurde. Vorgehensweise zur Konfiguration 1. Aktivieren Sie das Optionskästchen "Spanning Tree". 2. Wählen Sie aus der Klappliste "Protokollkompatibilität" die Kompatibilitätsart aus. 3. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 310: Cist Allgemein
Der Wert für die Bridge-Priorität ist ein ganzzahliges Vielfaches von 4096. Wertebereich: 0 - 61440 ● Bridge-Adresse / Root-Adresse Die Bridge-Adresse zeigt die MAC-Adresse des Geräts und die Root-Adresse zeigt die MAC-Adresse der Root-Bridge an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 311 Tragen Sie den Namen der MSTP-Region ein, zu der dieses Gerät gehört. Defaultmäßig ist hier die MAC-Adresse des Geräts eingetragen. Dieser Wert muss auf allen Geräten die zur selben MSTP-Region gehören gleich sein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 312: Cist-Port
Konfiguration der MSTP-CIST-Ports In der Tabelle wird beim Aufruf der Seite der aktuelle Stand der Konfiguration der Port- Parameter angezeigt. Klicken Sie zur Konfiguration in die entsprechenden Felder der Port-Tabelle. (Fortsetzung der Tabelle) SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 313 Wertebereich: 0 - 240. Der Standardwert ist 128. ● Kalk. Kosten Tragen Sie die Wegekostenberechnung ein. Wenn Sie den Wert "0" eintragen, wird im Feld "Pfadkosten" der automatisch ermittelte Wert angezeigt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 314 Teilnehmeradressen). – Forwarding Der Port ist nach der Umkonfigurationszeit aktiv im Netz, er empfängt und sendet Datentelegramme. ● Fwd. Trans Gibt die Anzahl der Wechsel vom Status "Discarding" zum Status "Forwarding" an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 315 Punkt zu Punkt-Verbindung bedeutet eine direkte Verbindung zwischen zwei Geräten. Eine Shared Media-Verbindung ist z.B. eine Verbindung zu einem Hub. ● P.t.P. Ein aktiviertes Optionskästchen zeigt an, dass der Betriebszustand des Ports mit der Konfiguration in der Spalte "P.t.P.-Typ" übereinstimmt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 316 1. Tragen Sie in den Eingabefeldern der Tabellenzeile des zu konfigurierenden Ports die Werte ein. 2. Wählen Sie aus den Klapplisten der Felder der Tabellenzeile des zu konfigurierenden Ports die Werte aus. 3. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 317: Mst Allgemein
Vielfaches von 4096 mit einem Wertebereich von 0 bis 61440. ● VLAN-ID Tragen Sie die VLAN-ID ein. Sie können hier auch Bereiche mit Start-ID, "-", End-ID angeben. Mehrere Bereiche oder IDs werden durch "," separiert. Zulässige Werte: 1- 4094 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 318: Vorgehensweise
Auf dieser Seite stellen Sie die Parameter für die Ports der konfigurierten Multiple Spanning Tree Instanzen ein. Beschreibung der angezeigten Felder Die Seite enthält folgendes Feld: ● MSTP-Instanz-ID Wählen Sie in der Klappliste die ID der MSTP-Instanz aus. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 319 Wertebereich: 0 - 240. Werkseinstellung: 128 ● Kalk. Kosten Tragen Sie in das Eingabefeld die Wege-Kostenberechnung ein. Wenn Sie hier "0" eintragen, wird im nächsten Feld "Pfadkosten" der automatisch ermittelte Wert angezeigt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 320 1. Tragen Sie in den Eingabefeldern der Tabellenzeile des zu konfigurierenden Ports die Werte ein. 2. Wählen Sie aus den Klapplisten der Felder der Tabellenzeile des zu konfigurierenden Ports die Werte aus. 3. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 321: Enhanced Passive Listening Compatibility
Schleife ("Loop") vor. Von einem "Local Loop" unter Beteiligung dieses Geräts spricht man, wenn die Telegramme an einem anderen Port desselben Geräts wieder empfangen werden. Wenn die SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 322 ● Intervall[ms] / Schwellenwert / Timeout[s] / Remote Reaction / Local Reaction Legen Sie die gewünschten Einstellungen fest. ● In Tabelle übernehmen Wenn Sie auf die Schaltfläche klicken, wird die Einstellung für alle Ports der Tabelle 2 übernommen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 323 – Deaktivieren: Der Port wird geblockt ● Status Zeigt an, ob die Schleifenerkennung für diesen Port ein- oder ausgeschaltet ist. ● Quell-Port Zeigt den Empfänger-Port des Loop-Detection-Telegramms an, das die letzte Reaktion ausgelöst hat. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 324: Link Aggregation
Werte von den Werten abweichen, die für die Link Aggregation konfiguriert wurden. Wenn der Port in der Link Aggregation aktiv wird, werden individuelle Portkonfigurationen wie z. B. DCP-Forwarding mit den konfigurierten Werten der Link Aggregation überschrieben. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 325 Aktiviert das Senden von LACP-Telegrammen. – Aus Deaktiviert das Senden von LACP-Telegrammen. ● Lastverteilung - Destination&Source MAC Die Verteilung von Paketen auf die einzelnen Links einer Aggregation basiert auf einer Kombination der Ziel- und Quell-MAC-Adresse. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 326 4. Führen Sie als letzten Schritt die Verkabelung durch. Hinweis Wenn Sie die Verkabelung von gebündelten Verbindungen vor der Konfiguration durchführen, können Sie Schleifen im Netzwerk erzeugen. Das betreffende Netzwerk wird dadurch stark beeinträchtigt oder es kann eine Störung auftreten. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 327: Lacp Timeout
Abstand LACPDUs gesendet werden. Als Defaultwert ist für alle Ports der Wert "Long" konfiguriert. Um eine symetrische LACP-Konfiguration zu ermöglichen, kann wahlweise der Wert "Short" eingestellt werden. Wählen Sie für alle Ports einer Link Aggregation den gleichen Wert für den Timeout. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 328: Dcp-Weiterleitung
Da es sich bei DCP um ein PROFINET-Protokoll handelt ist die hier vorgenommene Konfiguration nur in dem mit der TIA-Schnittstelle assoziierten VLAN wirksam. Auf dieser Seite werden alle Ports des Geräts angezeigt. Hinter jedem angezeigten Port befindet sich eine Klappliste zur Funktionsauswahl. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 329 Vorgehensweise zur Konfiguration 1. Wählen Sie aus den Optionen der Klappliste in der Zeile hinter der Portnummer aus, welche Ports den DCP-Versand unterstützen sollen. 2. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 330: Lldp
Wählen Sie aus der Klappliste die Einstellung. Wenn "Keine Änderung" ausgewählt ist, bleibt der Eintrag in der Tabelle 2 unverändert. ● In Tabelle übernehmen Wenn Sie auf die Schaltfläche klicken, wird die Einstellung für alle Ports der Tabelle 2 übernommen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 331: Fiber Monitoring Protocol
überwacht er die am optischen Port gemessene Empfangsleistung auf die eingestellten Grenzwerte. Wenn bei dem Verbindungspartner Fiber Monitoring aktiviert ist, übermittelt der Verbindungspartner den aktuellen Wert für die Sendeleistung des Ports an das Gerät. Das SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 332 Tragen Sie den Wert ein, bei dem Sie durch eine Meldung des Severity-Levels "Warning" über die Verschlechterung der Empfangsleistung informiert werden. Wenn Sie den Wert "0" eintragen, wird die Empfangsleistung nicht überwacht. Der Default-Wert ist von dem jeweiligen Transceiver abhängig. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 333: Unicast
1. Tragen Sie in das entsprechende Feld den Wert "0" ein. 2. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". 6.5.16 Unicast 6.5.16.1 Filtering Adressfilterung Diese Tabelle zeigt die Quelladressen von Unicast-Adresstelegrammen, die statisch durch Parametrierung des Anwenders eingetragen wurden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 334 ● VLAN-ID Wählen Sie die VLAN-ID aus, für die Sie eine neue MAC-Adresse statisch konfigurieren. Wenn nichts vorgegeben wird, ist "VLAN1" als Grundeinstellung parametriert. ● MAC-Adresse Tragen Sie hier die MAC-Adresse ein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 335 5. Wählen Sie aus der Klappliste den entsprechenden Port aus. 6. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". Eintrag ändern 1. Wählen Sie den entsprechenden Port aus. 2. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 336: Gesperrte Ports
"Lernprozess starten"-Funktion und der "Lernprozess stoppen"-Funktion erstellt wurden. Um alle angeschlossenen Teilnehmer automatisch statisch einzutragen, gibt es eine Funktion zum automatischen Lernen (siehe "Layer 2 > Unicast > Learning"). SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 337 2. Klicken Sie auf die Schaltfläche "In Tabelle übernehmen". In der Tabelle 2 wird bei allen Ports das Optionskästchen aktiviert. 3. Um die Änderungen zu übernehmen, klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 338: Learning
2. Klicken Sie auf die Schaltfläche "Lernprozess stoppen", um den Lernvorgang anzuhalten. Die Schaltfläche wird wieder durch die Schaltfläche "Lernprozess starten" ersetzt. Die gelernten Einträge werden gespeichert und sind unter "Layer 2 > Unicast > Filtering" aufgelistet. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 339: Blocking
Das Löschen kann je nach Anzahl der Einträge einige Zeit in Anspruch nehmen. 6.5.16.4 Blocking Weiterleitung von unbekannten Unicast-Telegrammen sperren Auf dieser Seite wird das Weiterleiten von unbekannten Unicast-Telegrammen für einzelne Ports gesperrt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 340 2. Klicken Sie auf die Schaltfläche "In Tabelle übernehmen". In der Tabelle 2 wird bei allen Ports das Optionskästchen aktiviert. 3. Um die Änderungen zu übernehmen, klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 341: Multicast
Wenn Sie den "Base Bridge-Modus" ändern, gehen die bestehenden Einträge verloren. Die folgenden Bilder zeigen die unterschiedlichen Inhalte der WBM-Seite für die beiden Betriebsarten "802.1Q VLAN Bridge" und "802.1D Transparent Bridge". Base Bridge-Modus: 802.1Q VLAN Bridge SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 342 Hier wird die VLAN-ID des VLANs angezeigt, dem die MAC-Multicast-Adresse dieser Zeile zugeordnet ist. ● MAC-Adresse Hier wird die MAC-Multicast-Adresse angezeigt, die das Gerät gelernt hat oder die der Anwender projektiert hat. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 343 5. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". Eintrag löschen 1. Aktivieren Sie in der zu löschenden Zeile das Optionskästchen. 2. Klicken Sie auf die Schaltfläche "Löschen". Alle markierten Einträge werden gelöscht und die Anzeige wird aktualisiert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 344: Igmp
Sekunden. Stellen Sie bei der "IGMP Snooping Aging Time" mindestens 250 Sekunden ein. Andere IGMP-Querier Wenn ein anderer IGMP-Querier verwendet wird, sollte der Wert der "IGMP Snooping Aging Time" mindestens doppelt so groß sein wie das Query-Intervall. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 345 Wählen Sie aus der Klappliste die IGMP Snooping Version aus. ● Verarbeitung von Snooping Reports Folgende Einstellung sind möglich: – Client Ports Das Gerät verarbeitet IGMP-Joins nur an Client-Ports. – Alle Ports Das Gerät verarbeitet IGMP-Joins an allen Ports. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 346: Gmrp
Auf dieser Seite legen Sie individuell für jeden Port fest, ob GMRP angewendet wird. Wenn für einen Port "GMRP" deaktiviert ist, werden für ihn keine Registrierungen durchgeführt und er kann keine GMRP-Telegramme versenden. Damit GMRP funktioniert, müssen Sie die Funktion global und auf den Ports aktivieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 347 ● Port In dieser Spalte werden alle im Gerät verfügbaren Ports und auch die Link-Aggregationen angezeigt. ● Einstellung Mit Hilfe dieses Optionskästchens aktivieren oder deaktivieren Sie GMRP für den Port oder die Link-Aggregation. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 348: Multicast Blocking
4. Um die Änderungen zu übernehmen, klicken Sie auf die Schaltfläche "Einstellungen übernehmen". 6.5.17.4 Multicast Blocking Sperrung der Weiterleitung von unbekannten Multicast-Telegrammen Auf der Seite wird das Weiterleiten von unbekannten Multicast-Telegrammen für einzelne Ports gesperrt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 349 2. Klicken Sie auf die Schaltfläche "In Tabelle übernehmen". In der Tabelle 2 wird bei allen Ports das Optionskästchen aktiviert. 3. Um die Änderungen zu übernehmen, klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 350: Broadcast
Das Blocken von Broadcast-Telegrammen ist deaktiviert. – Keine Änderung Tabelle 2 bleibt unverändert. ● In Tabelle übernehmen Wenn Sie auf die Schaltfläche klicken, wird die Einstellung für alle Ports der Tabelle 2 übernommen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 351 2. Klicken Sie auf die Schaltfläche "In Tabelle übernehmen". In der Tabelle 2 wird bei allen Ports das Optionskästchen aktiviert. 3. Um die Änderungen zu übernehmen, klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 352: Ptp
Das Gerät übernimmt die Funktion einer Transparent Clock und leitet PTP-Nachrichten an andere Teilnehmer weiter, wobei es Eintragungen in das Korrekturfeld der PTP-Nachricht vornimmt. 6.5.19.2 TC Allgemein TC Allgemein Unter diesem Reiter befinden sich die allgemeinen Einstellungen zu PTP. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 353: Tc Port
Domainnummer Tragen Sie hier die Domänen-Nummer für das Gerät ein. Ein SCALANCE-Gerät kann nur einer Synchronisations-Domäne zugeordnet sein. 6.5.19.3 TC Port TC Port Unter diesem Reiter befinden sich die Port-Einstellungen zu PTP. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 354 Punkt getrennt angezeigt. Auf SPF+-Ports wird PTP nicht unterstützt. ● Einstellung Der Port-Status. Folgende Angaben sind möglich: – Deaktiviert Der Port beteiligt sich nicht am PTP. – Aktiviert Der Port verarbeitet PTP-Nachrichten. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 355: Rmon
Statistik Statistik Auf dieser Seite können Sie festlegen, für welche Ports RMON-Statistiken angezeigt werden. Die RMON-Statistiken werden auf der Seite "Information > Ethernet-Statistiken" in den Reitern "Telegrammlänge", "Telegrammtyp" und "Telegrammfehler" angezeigt. Einstellungen SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 356 RMON-Statistiken für Ports deaktivieren 1. Aktivieren Sie in der Spalte "Selektieren" die Zeile, die Sie löschen wollen. 2. Klicken Sie auf die Schaltfläche "Löschen". Für den gewählten Port werden keine RMON-Statistiken angezeigt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 357: History
Eintrag in der Tabelle 2 unverändert. ● Einträge Tragen Sie die maximale Anzahl der Stichproben ein, die gleichzeitig gespeichert werden sollen. Wenn "Keine Änderung" eingetragen ist, bleibt der Eintrag in der Tabelle 2 unverändert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 358 Zeile. Die Felder "Einträge" und "Intervall[s]" werden mit den Werkseinstellungen aktiv. 2. Geben Sie in den Feldern "Einträge" und "Intervall[s]" die gewünschten Werte ein. 3. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 359 Sie die Einträge in den beiden Feldern nicht ändern, werden für alle Ports die Werkseinstellungen verwendet. 3. Klicken Sie auf die Schaltfläche "In Tabelle übernehmen". Die Einstellungen werden für alle Ports der Tabelle 2 übernommen. 4. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 360: Das Menü "Layer 3
Wählen Sie die gewünschte Schnittstelle aus, für die Sie ein weiteres IP-Subnetz projektieren. Die Tabelle gliedert sich in folgende Spalten: ● Selektieren Wählen Sie die Zeile, die Sie löschen wollen. ● Schnittstelle Zeigt die Schnittstelle an. ● TIA-Schnittstelle Zeigt die ausgewählte TIA-Schnittstelle an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 361 Zeigt die IPv4-Adresse des Subnetzes an. ● Subnetzmaske Zeigt die Subnetzmaske. ● Adresstyp Zeigt den Adressentyp an. Folgende Werte sind möglich: – Primär Die erste IPv4-Adresse, die auf einem IPv4-Schnittstelle konfiguriert wurde. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 362 2. Klicken Sie auf die Schaltfläche "Erstellen". In der Tabelle wird eine neue Zeile eingefügt. 3. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". 4. Konfigurieren Sie das Subnetz in dem Register "Konfiguration". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 363: Konfiguration
Schnittstellen dürfen sich nicht überlappen. ● Adresstyp Zeigt den Typ der Adresse an. Folgende Werte sind möglich: – Primär Das erste Subnetz der Schnittstelle. ● TIA-Schnittstelle Wählen Sie aus, ob diese Schnittstelle zur TIA-Schnittstelle werden soll. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 364: Default-Gateway
Die Seite enthält folgende Felder: ● Default-Gateway Geben Sie die IP-Adresse der Schnittstelle ein, die als Default-Gateway verwendet wird. Vorgehensweise zur Konfiguration 1. Geben Sie das Default-Gateway ein. 2. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 365: Dhcp Relay Agent
Aktivieren oder deaktivieren Sie die gemeinsame Agent-Adresse. Wenn die Funktion aktiviert ist, ersetzt der Relay Agent in der DHCP-Anfrage die Adresse des Empfangsports durch die Adresse der Schnittstelle, die Sie unter "Gemeinsame Agent- Schnittstelle" konfigurieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 366 Auf dieser Seite können Sie Parameter für den DHCP-Server festlegen, z. B. die Circuit-ID. Die Circuit-ID beschreibt die Herkunft der DHCP-Anfrage, z. B. welcher Port die DHCP- Anfrage empfangen hat. Die DHCP-Server legen Sie im Register "Allgemein" fest. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 367 (Circuit-ID Empfänger-Port) finden Sie in der IfTable über SNMP. Die VLAN-ID finden Sie auf der WBM-Seite "Layer 2 > VLAN > Allgemein". ● Remote-ID Zeigt die Gerätekennung an. Schnittstellen-spezifische Konfiguration ● Schnittstelle Wählen Sie aus der Klappliste die Schnittstelle. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 368 2. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". 3. Wählen Sie in der Klappliste "Schnittstelle" die Schnittstelle aus. 4. Klicken Sie auf die Schaltfläche "Erstellen". In der Tabelle wird eine neue Zeile eingefügt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 369: Nat
Der erzeugten Circuit-ID wird der Router Index hinzugefügt. – Beliebige Nummer Tragen Sie bei "Circuit-ID" die ID ein. 7. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". 6.6.3 6.6.3.1 Auf dieser WBM-Seite legen Sie die Grundeinstellungen für NAT fest. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 370 Wenn Sie NAT für eine IP-Schnittstelle deaktivieren und keine Konfigurationen auf der NAT- Schnittstelle vorliegen, wird der Eintrag automatisch aus der Tabelle gelöscht. ● NAPT Aktivieren oder deaktivieren Sie NAPT für eine IP-Schnittstelle. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 371: Statisch
Sie legen fest, in welche Inside Global-Adresse die Inside Local-Adresse eines Geräts umgesetzt werden soll und umgekehrt. Diese Variante erlaubt den Verbindungsaufbau in beide Richtungen. Das Gerät im internen Netz ist aus dem externen Netz erreichbar. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 372 2. Geben Sie unter "Inside Local-Adresse" die tatsächliche Adresse des Geräts ein, das von extern erreichbar sein soll. 3. Geben Sie unter "Inside Global-Adresse" die Adresse ein, unter der das Gerät von extern erreichbar sein soll. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 373: Pool
Geben Sie die Adressmaske des externen Subnetzes ein. Die Tabelle gliedert sich in folgende Spalten: ● 1. Spalte Aktivieren Sie in der zu löschenden Zeile das Optionskästchen. ● Schnittstelle NAT-Schnittstelle, auf die sich die Einstellung bezieht. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 374: Napt
Wählen Sie aus der Klappliste eine NAT-Schnittstelle aus, für die Sie weitere NAT- Konfigurationen vornehmen wollen. ● Inside Local-Adresse Geben Sie die tatsächliche Adresse des Geräts ein, das von extern erreichbar sein soll. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 375 Zeigt die Adresse an, unter der das Gerät von extern erreichbar sein soll. ● Inside Global-Port Zeigt den Port an, der der Inside Global-Adresse zugeordnet wird. ● Beschreibung Zeigt die Beschreibung für die Portumsetzung an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 376 4. Geben Sie abhängig von Ihrer Auswahl in der Klappliste "Dienst" den Start-, End- und Inside Global-Port an. 5. Wählen Sie ein Protokoll aus. 6. Geben Sie eine Beschreibung für die Portumsetzung ein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 377: Das Menü "Security
→ Wenn kein entsprechender Eintrag existiert, wird dem Benutzer der Zugriff verweigert. Anmeldung über einen externen RADIUS-Server RADIUS (Remote Authentication Dial-In User Service) ist ein Protokoll zur Auhentifizierung und Autorisierung von Benutzern durch Server, auf denen Benutzerdaten zentral abgelegt werden können. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 378 ● Die Port-VID des Ports wird auf den Wert zurückgesetzt, den sie vor der Authentifizierung hatte. Hinweis Wenn die Port-VID des Ports vor der Authentifizierung der zugewiesenen Port-VID entspricht, bleibt der Port Untagged Member in diesem VLAN. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 379: Benutzer
6.7.2 Benutzer 6.7.2.1 Lokale Benutzer Lokale Benutzer Auf dieser Seite erstellen Sie lokale Benutzer mit den entsprechenden Rechten. Hinweis Es ist von den Rechten des angemeldeten Benutzers abhängig, welche Werte angezeigt werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 380 Passwortlänge: mindestens 6 Zeichen, maximal 32 Zeichen Sie konfigurieren die Passwortrichtlinie des Geräts auf der Seite "Security > Passwörter > Optionen". ● Passwort Geben Sie das Passwort an. Die Stärke des Passworts ist abhängig von der eingestellten Passwortrichtlinie. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 381 5. Klicken Sie auf die Schaltfläche "Erstellen". Benutzer löschen 1. Aktivieren Sie in der zu löschenden Zeile das Optionskästchen. 2. Klicken Sie auf die Schaltfläche "Löschen". Die Einträge werden gelöscht und die Seite wird aktualisiert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 382: Rollen
Hinweis Rollenname nicht änderbar Nach dem Anlegen einer Rolle kann der Rollenname nicht mehr geändert werden. Wenn ein Rollenname geändert werden soll, muss die Rolle gelöscht und eine neue Rolle angelegt werden. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 383 5. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". Rolle löschen 1. Aktivieren Sie in der zu löschenden Zeile das Optionskästchen. 2. Klicken Sie auf die Schaltfläche "Löschen". Die Einträge werden gelöscht und die Seite wird aktualisiert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 384: Gruppen
– Nicht erlaubt sind: § ? " ; : Die Tabelle enthält folgende Spalten: ● Selektieren Aktivieren Sie in der zu löschenden Zeile das Optionskästchen. ● Gruppe Zeigt den Namen der Gruppe an. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 385: Passwörter
Auf dieser Seite können Sie Passwörter ändern. Wenn Sie mit Lese-/Schreibrechten angemeldet sind, können Sie die Passwörter für alle Benutzeraccounts ändern. Wenn Sie mit Leserechten angemeldet sind, können Sie nur Ihr eigenes Passwort ändern. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 386 – § ? " ; : – Das Zeichen für Delete und Leerzeichen dürfen auch nicht enthalten sein. ● Passwort bestätigen Geben Sie das neue Passwort erneut ein, um es zu bestätigen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 387: Optionen
4. Wiederholen Sie das neue Passwort im Eingabefeld "Passwort bestätigen". 5. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". 6.7.3.2 Optionen Auf dieser Seite legen Sie fest, welche Passwortrichtlinie bei der Vergabe von neuen Passwörter beachtet wird. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 388: Aaa
Auf dieser Seite konfigurieren Sie die Anmeldung. Beschreibung der angezeigten Felder Die Seite enthält folgende Felder: Hinweis Um die Login-Authentifizierung "RADIUS" nutzen zu können, muss ein RADIUS-Server hinterlegt und für die Benutzerauthentifizierung konfiguriert sein. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 389: Radius-Client
Jede Zeile der Tabelle enthält die Zugangsdaten für je einen Server. In der Suchreihenfolge wird der primäre Server zuerst angefragt. Ist der primäre Server nicht erreichbar, werden in der eingetragenen Reihenfolge sekundäre Server angefragt. Wenn keiner der Server antwortet, findet keine Authentifizierung statt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 390 Der initiale Verbindungsversuch wird um den hier angegebenen Wert wiederholt, bevor ein anderer konfigurierter RADIUS-Server angefragt wird oder die Anmeldung für gescheitert erklärt wird. Standardmäßig sind 3 Wiederholungen eingestellt, das bedeutet 4 Verbindungsversuche. Der Wertebereich ist 1...5. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 391 – Server-Port – Shared Secret – Shared Secret bestätigen – Max. Retrans.: 3 – Primärer Server: Ja/Nein 3. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen". 4. Testen Sie ggf. die Erreichbarkeit des RADIUS-Servers. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 392: Netzwerkzugriff Einrichten
Anmeldedaten beim Authentifizierungs-Server verifiziert hat. Die Authentifizierung kann über 802.1X oder die MAC-Adresse erfolgen. Bei der Authentifizierung über 802.1X müssen sowohl das Endgerät als auch der Authentifizierungs-Server das EAP-Protokoll (Extensive Authentication Protocol) unterstützen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 393 Wenn "Keine Änderung" ausgewählt ist, bleibt der Eintrag in der Tabelle 2 unverändert. ● 802.1X Reauthentifizierung Wählen Sie die gewünschte Einstellung. Wenn "Keine Änderung" ausgewählt ist, bleibt der Eintrag in der Tabelle 2 unverändert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 394 Wenn "Keine Änderung" eingetragen ist, bleibt der Eintrag in der Tabelle 2 unverändert. ● In Tabelle übernehmen Wenn Sie auf die Schaltfläche klicken, werden die Einstellungen für alle Ports der Tabelle 2 übernommen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 395 Aktivieren Sie diese Option, wenn die Informationen des Servers berücksichtigt werden sollen. Der Port kann dem entsprechenden VLAN nur zugeordnet werden, wenn das VLAN auf dem Gerät angelegt ist. Die Authentifizierung wird sonst abgelehnt. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 396 2. Klicken Sie auf die Schaltfläche "In Tabelle übernehmen". In der Tabelle 2 werden die entsprechenden Einstellungen für alle Ports übernommen. 3. Um die Änderungen zu übernehmen, klicken Sie auf die Schaltfläche "Einstellungen übernehmen". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 397: Management Acl
Abhilfe erhalten Sie dann nur durch ein Rücksetzen des Geräts auf die Werkseinstellungen und anschließende Rekonfiguration. Projektieren Sie daher eine Zugriffsregel, die Ihnen den Zugriff auf das Management erlaubt, bevor Sie die Funktion aktivieren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 398 Falls Sie mit einer Firmware-Version < 1.2 bestimmte VLANs definiert haben, wird die Konfiguration der VLANs bei einem Firmware-Update durch den Default-Wert "1-4094" ersetzt. ● SNMP Legen Sie fest, ob die Station (bzw. die IPv4-Adresse) über das Protokoll SNMP auf das Gerät zugreifen darf. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 399 3. Klicken Sie auf die Schaltfläche "Erstellen", um eine neue Zeile in der Tabelle anzulegen. 4. Konfigurieren Sie die Einträge der neuen Zeile. 5. Klicken Sie auf die Schaltfläche "Einstellungen übernehmen", um den neuen Eintrag in das Gerät zu übertragen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 400 1. Aktivieren Sie in der zu löschenden Zeile das Optionskästchen. 2. Wiederholen Sie den Vorgang für jeden Eintrag, den Sie löschen wollen. 3. Klicken Sie auf die Schaltfläche "Löschen". Die Regeln werden gelöscht und die Seite wird aktualisiert. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 401: Troubleshooting/Faq
Troubleshooting/FAQ Laden einer neuen Firmware über TFTP ohne WBM und CLI Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. Betätigung des Tasters Um eine neue Firmware zu laden, benötigen Sie den Taster. Beachten Sie zur Betätigung des Tasters unbedingt die Hinweise in der entsprechenden Betriebsanleitung.
Seite 402 "Systemsteuerung" > "Programme und Funktionen" > "Windows-Funktionen aktivieren und deaktivieren" > "TFTP-Client" 8. Nachdem die Firmware komplett auf das Gerät übertragen und validiert wurde, erfolgt ein automatischer Neustart des Geräts. Dieser Vorgang kann einige Minuten in Anspruch nehmen. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 403: Meldung: Sinema-Konfiguration Noch Nicht Akzeptiert
Konfiguration > Als Startkonfiguration speichern". Ergebnis Die Konfiguration wird auf dem Gerät gespeichert. Die Meldung im Anzeigebereich ist nicht mehr sichtbar. Eine Konfigurationsänderung direkt am Gerät geht durch einen Neustart des Geräts nicht mehr verloren. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 404: Austausch Von Konfigurationsdaten Mit Step7 Basic/Professional Über Eine Datei
Der Dialog "Konfigurationsdatei speichern" wird geöffnet. 16.Vergeben Sie ein Passwort für die Verschlüsselung der Datei. Hinweis Sie benötigen dieses Passwort, wenn Sie die Datei über das WBM in ein Gerät laden. 17.Klicken Sie auf die Schaltfläche "OK". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 405 Der Dialog "Konfigurationsdatei laden" wird geöffnet. 14.Geben Sie das Passwort für die Entschlüsselung der Datei ein. Hinweis Sie vergeben dieses Passwort im WBM unter "System > Laden&Speichern > Passwörter". 15.Klicken Sie auf die Schaltfläche "OK". SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 406 Troubleshooting/FAQ 7.3 Austausch von Konfigurationsdaten mit STEP7 Basic/Professional über eine Datei SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 407 Anzahl der Sitzungen Format: %d trigger pin Zeichenkette für einen IO-Pin, der das Ereignis ausgelöst ohne Leerzeichen Format: %s firewall rule Zeichenkette für einen Firewall-Regelsatz Rule1 mit Leerzeichen Format: %s SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 408 Benutzer mit Standardbenutzername und Kennwort ist angemeldet. Severity Info Facility local0 Norm IEC 62443-3-3 Reference: n/a (NERC-CIP 007-R5) Meldungstext {Local interface}: User {user name} failed to log in. Beispiel Console: User admin failed to log in. SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 409 WBM / UDP / TCP / Telnet / SSH / Console / PNIO / PB / OPC: Default user <user name> logged in from 192.168.0.1. Erläuterung Standardbenutzer hat sich über die IP-Adresse angemeldet. Severity Info Facility local0 Norm IEC 62443-3-3 Reference: n/a (NERC-CIP 007-R5) SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 410 WBM: User maier deleted group it-service and the role service assignment. Erläuterung Der Administrator hat eine vorhandene Gruppe und die Rollenzuordnung gelöscht. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR 1.4 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 411 {protocol}: Loaded file type Firmware {version} (restart required). Beispiel TFTP: Loaded file type Firmware V02.00.00 (restart required). Erläuterung Die Firmware wurde erfolgreich geladen. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR7.4 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 412 {protocol}: User {user name} loaded file type ConfigPack (restart required). Beispiel WBM: User admin loaded file type ConfigPack (restart required). Erläuterung Die Konfiguration wird angewendet. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR7.4 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 413 Zu lang, 128 Warteschlange, 267 Fehlerüberwachung CoS (Class of Service), 78 Redundanz, 243 CoS-Priorisierung, 78 Verbindungszustandsänderung, 241 C-PLUG, 247 Filter Formatieren, 249 Filterkonfiguration, 335 Konfiguration speichern, 249 Firmware, 401 CRC, 128 Forward Delay, 311 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 414 Passwort, 385 Versions, 105 Optionen, 388 Ping, 250 PLUG, 247 C-PLUG, (C-PLUG) PoE, 253, 254 Kabeltest, 257 Port, 254 Port, 233 Link Check, 120 Portkonfiguration, 229, 240 LACP, 324 LACP Timeout, 327 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 415 Routing Übersicht (IPv4), 360 Routing-Tabelle, 137 Subnetzmaske, 29 RSTP, 308 Syslog, 227 RSTP+ Client, 149 Eigenschaften, 39 System Konfiguration, 42 Allgemeine Informationen, 152 Topologie, 39 Konfiguration, 148 Rücksetzen, 157 Systemereignisprotokoll Agent, 227 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...
Seite 416 SNTP (Simple Network Time Protocol), 216 Systemzeit, 210 Uhrzeitsynchronisation, 216, 219 UTC-Zeit, 219, 221, 222 Zeitzone, 219, 222 Verfügbare Systemfunktionen, 17 VLAN, 77 Konfiguration, 275 Port VID, 282 Priorität, 282 Tag, 282 VLAN-ID, 79 VLAN-Tag, 77 SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management Projektierungshandbuch, 03/2020, C79000-G8900-C360-09...

Diese Anleitung auch für:

Scalance xc-200 Scalance xf-200ba Scalance xp-200 Scalance xr-300wg Simatic net scalance xb-200 Simatic net scalance xc-200 ... Alle anzeigen

Siemens SCALANCE XB-200 Projektierungshandbuch

German

Dutch

Quicklinks

Verwandte Anleitungen für Siemens SCALANCE XB-200

Inhaltszusammenfassung für Siemens SCALANCE XB-200
