Montage
4.4 Hutschienenmontage (SCALANCE XF204-2BA IRT)
Demontage

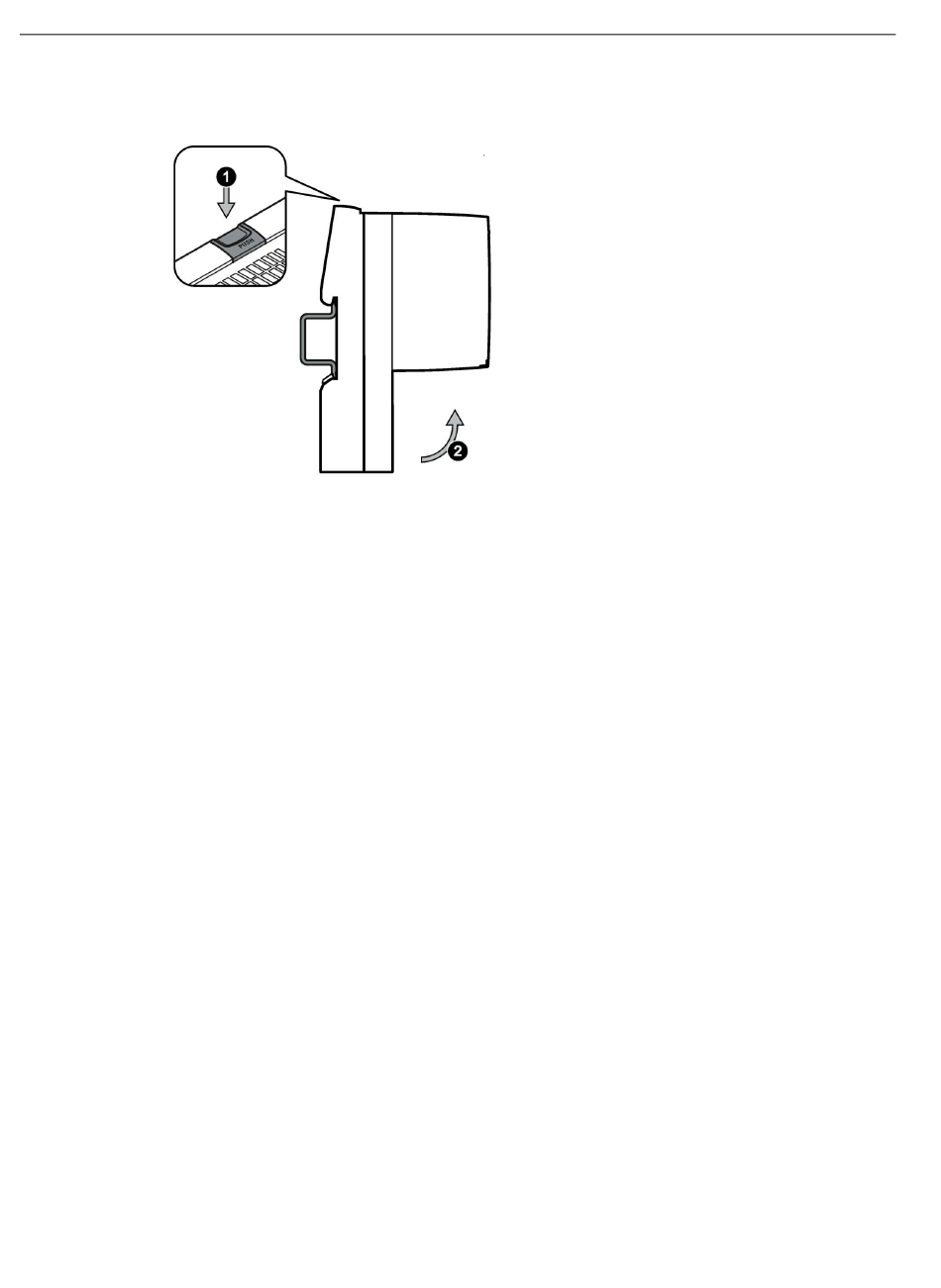

Bild 4-3
Um das Gerät von einer Hutschiene zu demontieren, gehen Sie wie folgt vor:
1. Demontieren Sie alle angeschlossenen Leitungen.
2. Lösen Sie die Hutschienenverrastung, indem Sie von oben auf die Entriegelungstaste
drücken
3. Heben Sie das Gerät unten von der Hutschiene weg
50
Demontage Hutschiene
①
.
②
.
Betriebsanleitung, 02/2018, C79000-G8900-C284-12
SCALANCE X-200
