Montage

4.3 Hutschienenmontage

4.3 Hutschienenmontage
Montage

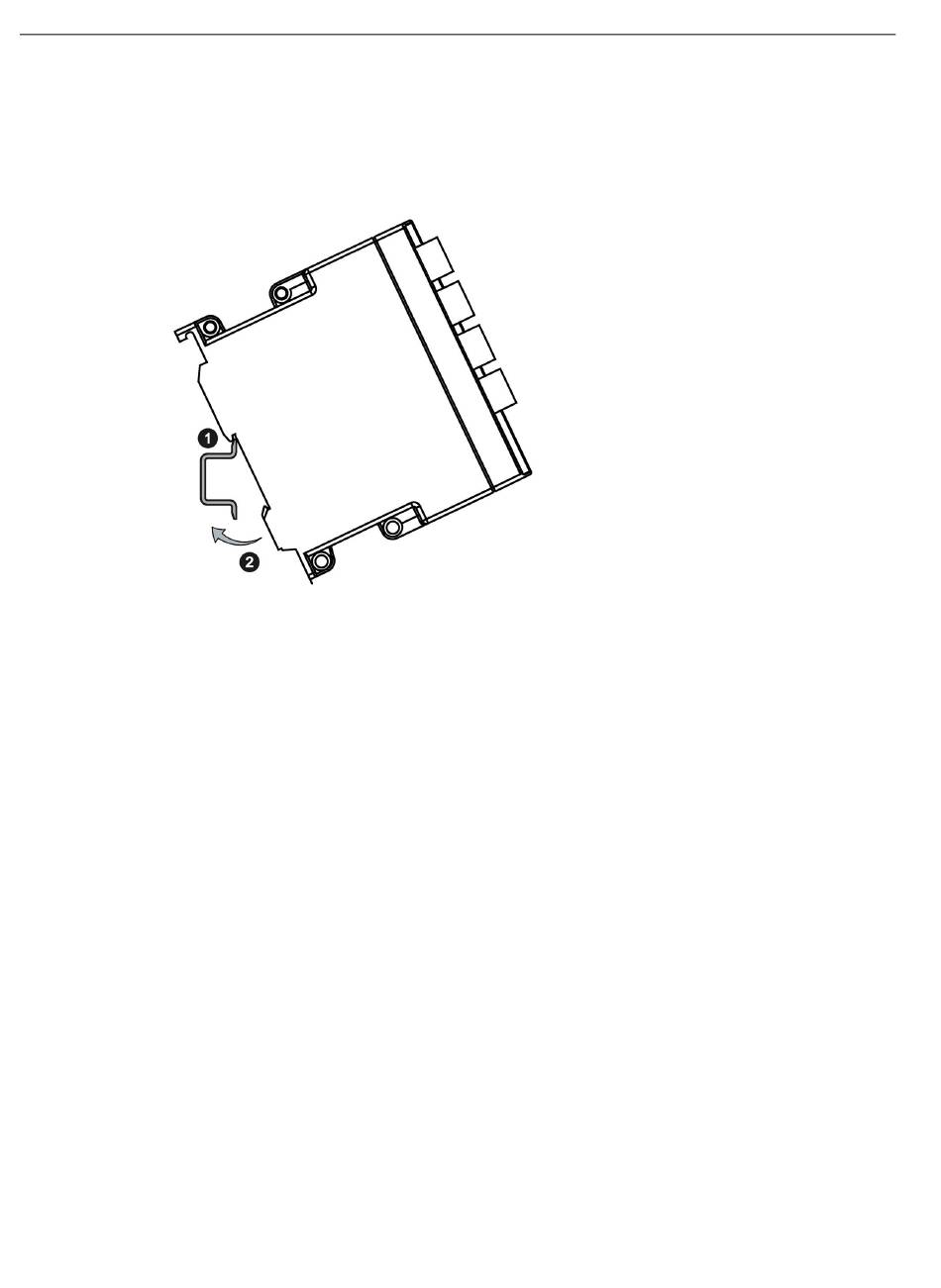

Bild 4-1
Um einen X-200 auf einer 35-mm-Hutschiene nach DIN EN 60715 zu montieren, gehen Sie
wie folgt vor:
1. Hängen Sie die mittlere Rastführung des Geräts in die Hutschiene ein.
2. Drücken Sie es nach unten gegen die Hutschiene bis zum Einrasten.
3. Montieren Sie die Anschlüsse für die Spannungsversorgung.
4. Montieren Sie die Anschlüsse für den Meldekontakt
5. Stecken Sie die Klemmenblöcke bzw. M12-Steckverbinder in die dafür vorgesehenen
Buchsen am Gerät.

Demontage

Um einen X-200 von einer Hutschiene zu demontieren, gehen Sie wie folgt vor:
1. Demontieren Sie zunächst alle angeschlossenen Leitungen.
2. Entriegeln Sie mit einem Schraubendreher die Hutschienenverrastung an der Unterseite
des Geräts und heben Sie danach das Gerät unten von der Hutschiene weg.
48
Montage auf einer DIN-Hutschiene (35 mm)
