Gerätebeschreibung
2.1
Geräteansichten

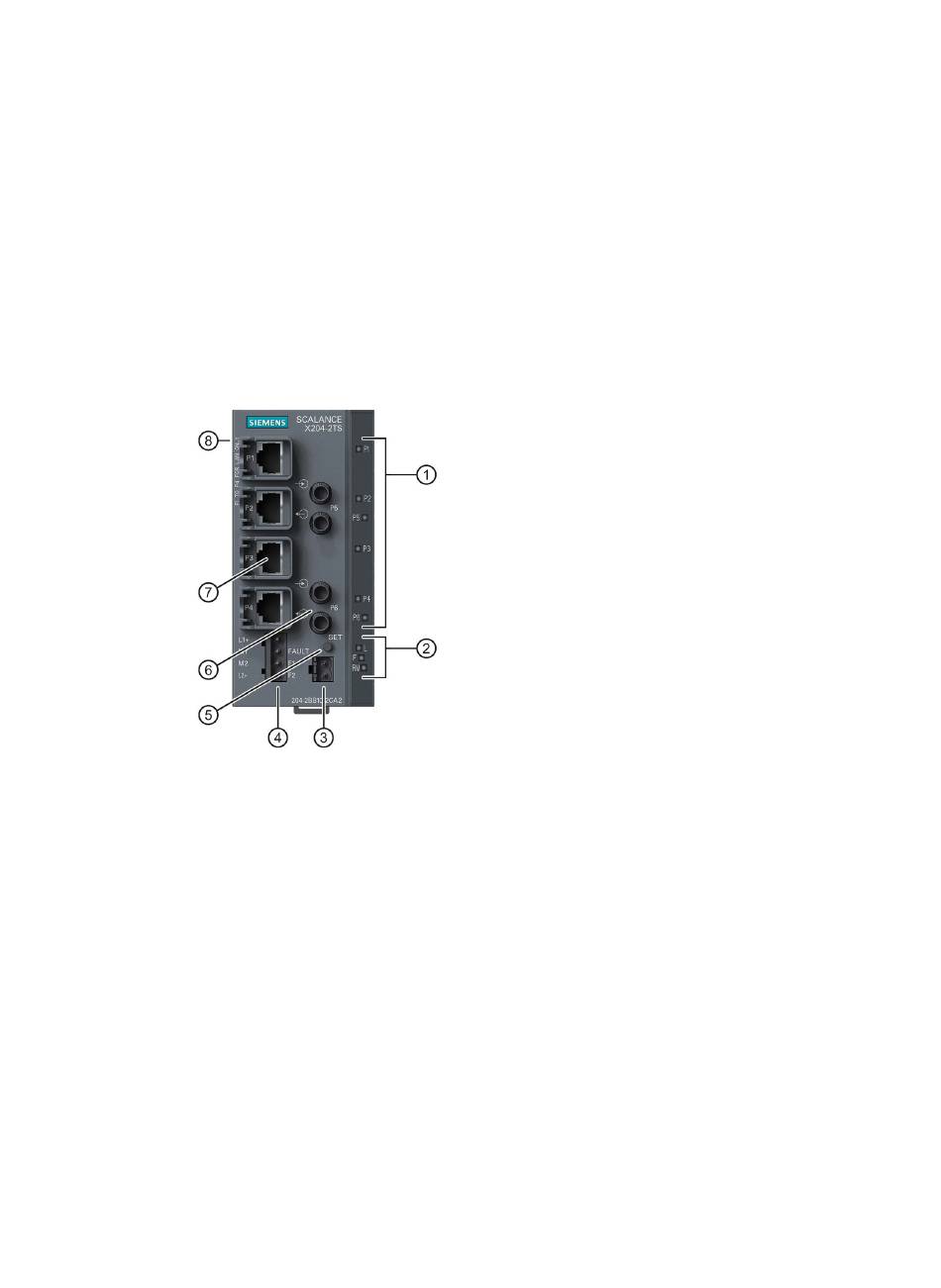

Geräteansicht am Beispiel eines X204-2TS
Die nachfolgende Abbildung beschreibt exemplarisch die einzelnen Komponenten
eines IE-Switch X200.
SCALANCE X-200
Betriebsanleitung, 02/2018, C79000-G8900-C284-12
1 LEDs für Anschlüsse an Industrial Ethernet
2 LEDs
• L: Power-LED, Spannungsversorgung
• F: Fehler-LED
• RM: Redundanzmanager bzw. Standby
3 Anschluss für Meldekontakt
4 Anschluss für Spannungsversorgung
5 SET-Taster
6 Optischer Anschluss an Industrial Ethernet
7 Elektrischer Anschluss an Industrial Ethernet
8 (Auf Geräterückseite, nicht im Bild:) Steckplatz für
C-PLUG
