Anschließen
5.3 Spannungsversorgung
5.3.2

Versorgung beim X208PRO

Spannungsversorgung beim X208PRO

Beim IE-Switch SCALANCE X208PRO erfolgt der Anschluss der Spannungsversorgung
über zwei 4-polige, a-kodierte M12-Buchsen.
● Die Spannungsversorgung ist redundant anschließbar.
– Beide Eingänge sind entkoppelt.
– Keine Lastverteilung.
– Das Netzteil mit der höheren Ausgangsspannung versorgt das Gerät alleine.
● Spannung: DC 24 V
● Die Spannungsversorgung ist hochohmig mit dem Gehäuse verbunden, um einen
erdfreien Aufbau zu ermöglichen.
● Die Spannungsversorgung ist potentialgebunden.
● Die Signalleitungen der elektrischen Ethernet-Schnittstellen sind potentialgetrennt.

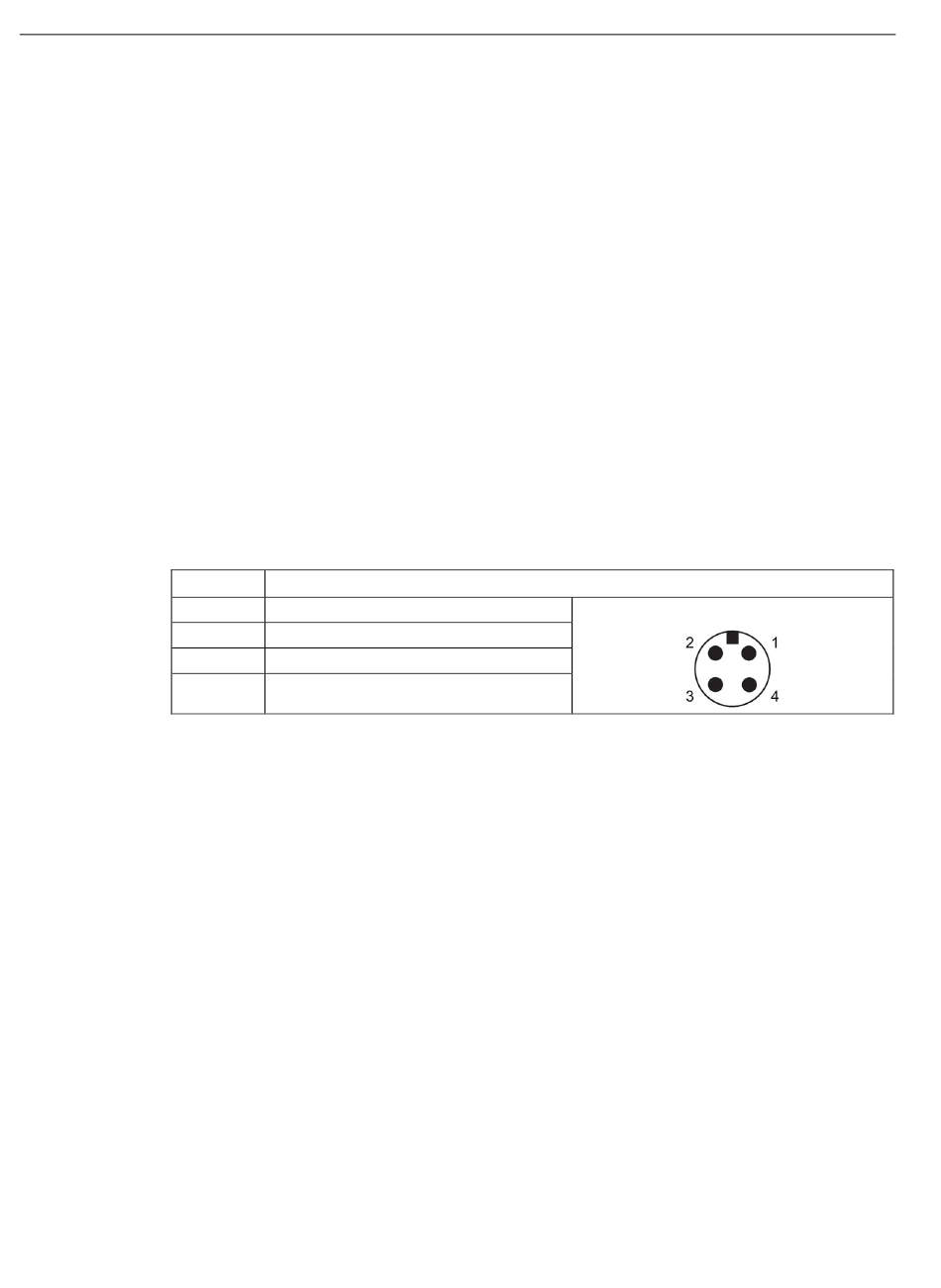

Die nachfolgende Tabelle zeigt die Pin-Belegung:
Pin-Nr.:
60
Belegung
1 L1 bzw. L2: DC 24 V
2 n. c.
3 M1 bzw. M2
4 n. c.
