Fahrtregler - Reely ATOMIC - 680 Rennboot RTR Bedienungsanleitung

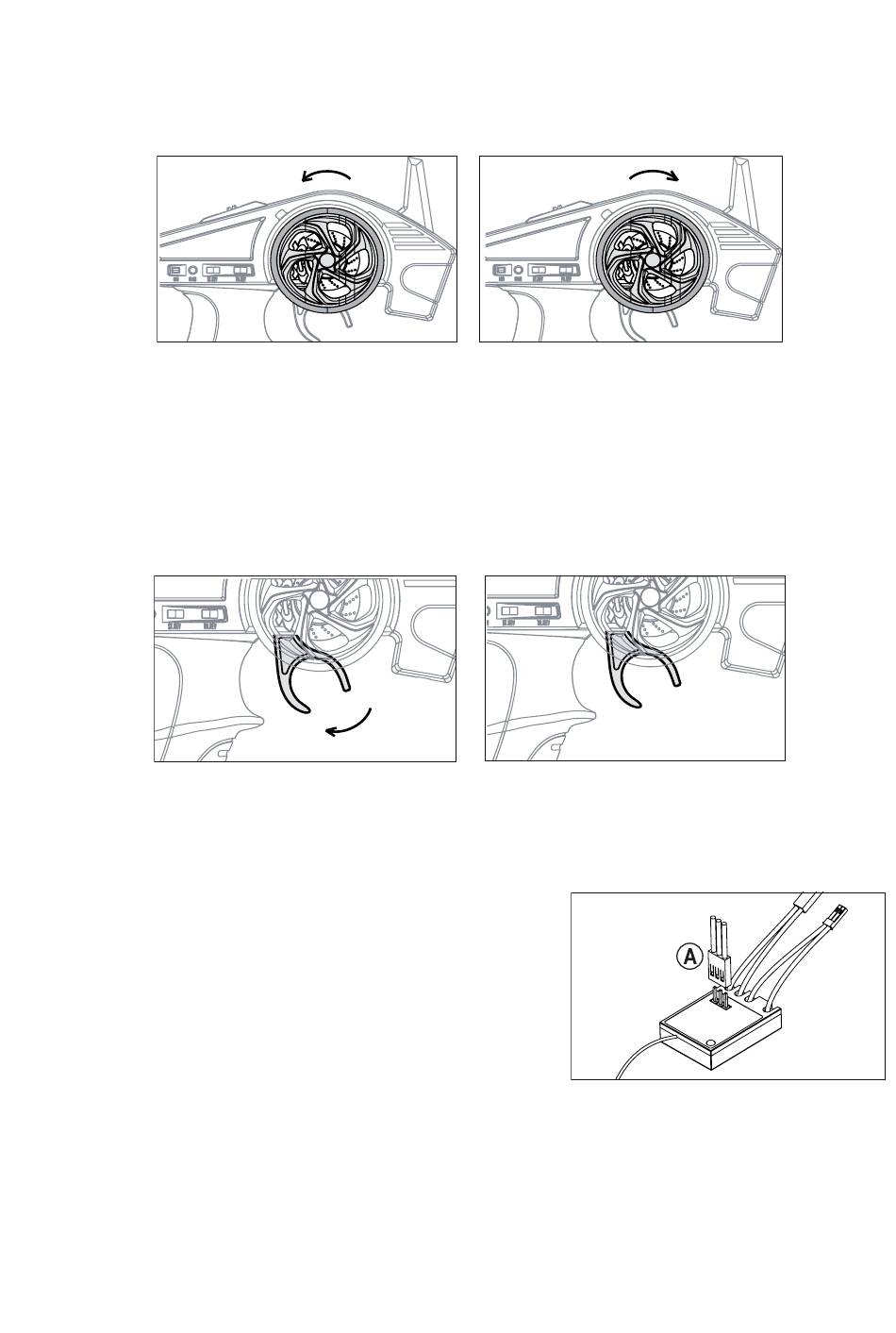

Betätigen das Steuerrad für die Lenkung (siehe Bild 4) nach links (gegen den Uhrzeigersinn). Die Hinterkante des
Ruders (in Fahrtrichtung von hinten gesehen) muss nach links schwenken.
Betätigen das Steuerrad für die Lenkung (siehe Bild 4) nach rechts (im Uhrzeigersinn). Die Hinterkante des Ruders
(in Fahrtrichtung von hinten gesehen) muss nach rechts schwenken.
Prüfen Sie die Funktion „Vorwärtsfahrt". Mit dem Gashebel des Senders (siehe Bild 5) können Sie stufenlos die
Fahrgeschwindigkeit des Modells regeln. Je weiter Sie den Hebel zum Griff ziehen, um so schneller muss sich die
Schiffsschraube drehen, um so schneller wird die Vorwärtsfahrt. Die Schiffsschraube dreht sich hierbei (von hinten
gesehen) gegen den Uhrzeigersinn. In der Neutralstellung ist der Motor ausgeschaltet.
Eine Rückwärtsfahrt ist nicht möglich, da hierbei über die Wellenanlage Wasser in den Rumpf eintreten kann. Zudem
würde bei der Rückwärtsfahrt die Wasserkühlung nicht funktionieren.
c) Fahrtregler
Der Fahrtregler ist im Empfänger integriert. Es können keinerlei Einstel-
lungen oder Programmierungen vorgenommen werden.
Wird vom Fahrtregler kein oder nur ein schlechtes Steuersignal des
Empfängers erkannt, wird der Motor komplett abgeschaltet. In diesem
Fall blinkt die LED im Empfänger.
In Bild 6 sehen Sie auch den Anschlussstecker des Lenkservos (A).
Der Stecker kann nur in zwei Positionen an den Empfänger angesteckt
werden. Der Servostecker ist dann korrekt angesteckt, wenn das brau-
ne (bzw. schwarze) Kabel des Servosteckers auf „-" eingesteckt wird
(Kennzeichnung am Empfänger beachten).
18
Bild 4
Bild 5
Bild 6
