INFORMATIONEN FÜR DEN INSTALLATEUR

4 INSTALLATION

Die Karte wird bereits programmiert und an die Schalttafel angeschlossen geliefert. Zur Veränderung
der Einstellungen, siehe Kapitel Einstellungen. Für die Anschlüsse ist auf den Schaltplan der
Schalttafel Bezug zu nehmen.
ACHTUNG!

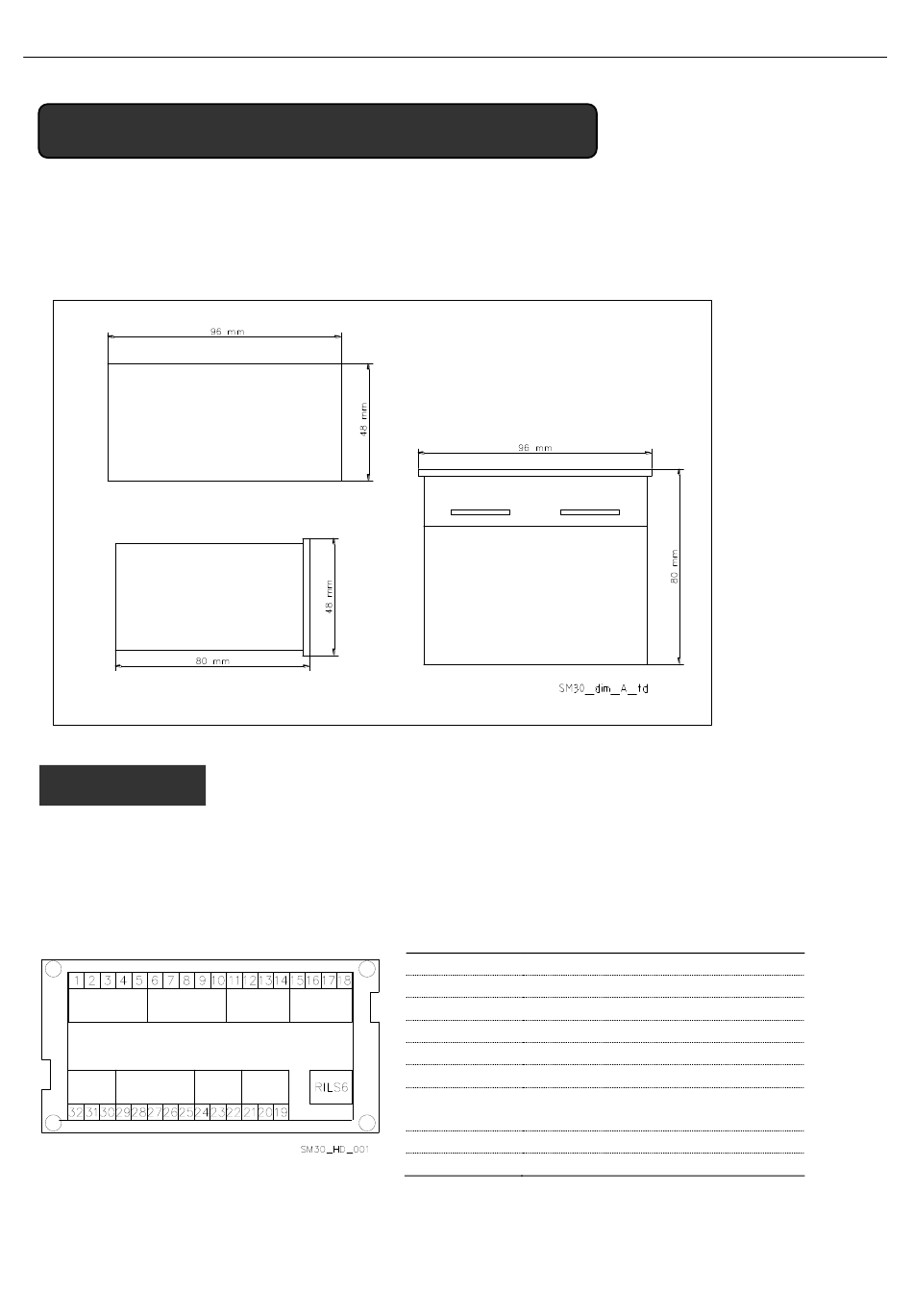

4.1 Übersicht der Endgeräte
A B
H
G
Die Pumpen erst anlassen, nachdem sie mit Flüssigkeit gefüllt wurden. Siehe
Bedienungsanleitungen der Pumpen.
Für die Anschlussdetails siehe Schaltplan der Schalttafel.
C D
F E
Gruppe A Digitale optoisolierte Eingänge
Gruppe B Digitale optoisolierte Eingänge
Gruppe C Alarmrelais
Gruppe D Steuerung des Pumpenrelais
Gruppe E Kommunikation Bus RS485
Gruppe F Pegelkontrolle
Gruppe G Analogische Ein- und
Ausgänge
Gruppe H Speisung +24 Vac/dc +/-15%
RILS 6 Anschluss der Karte RILS6
