INFORMATIONS POUR L'INSTALLATEUR

4 INSTALLATION

La carte est fournie déjà câblée dans le coffret et programmée ; s'il faut modifier la programmation,
voir le chapitre Programmation. Pour les connexions, se référer au schéma du coffret électrique.
Ne pas mettre en marche les pompes avant de les avoir remplies de liquide. Voir le
manuel d'instruction des pompes.
Pour le détail des connexions, voir le schéma du coffret électrique.

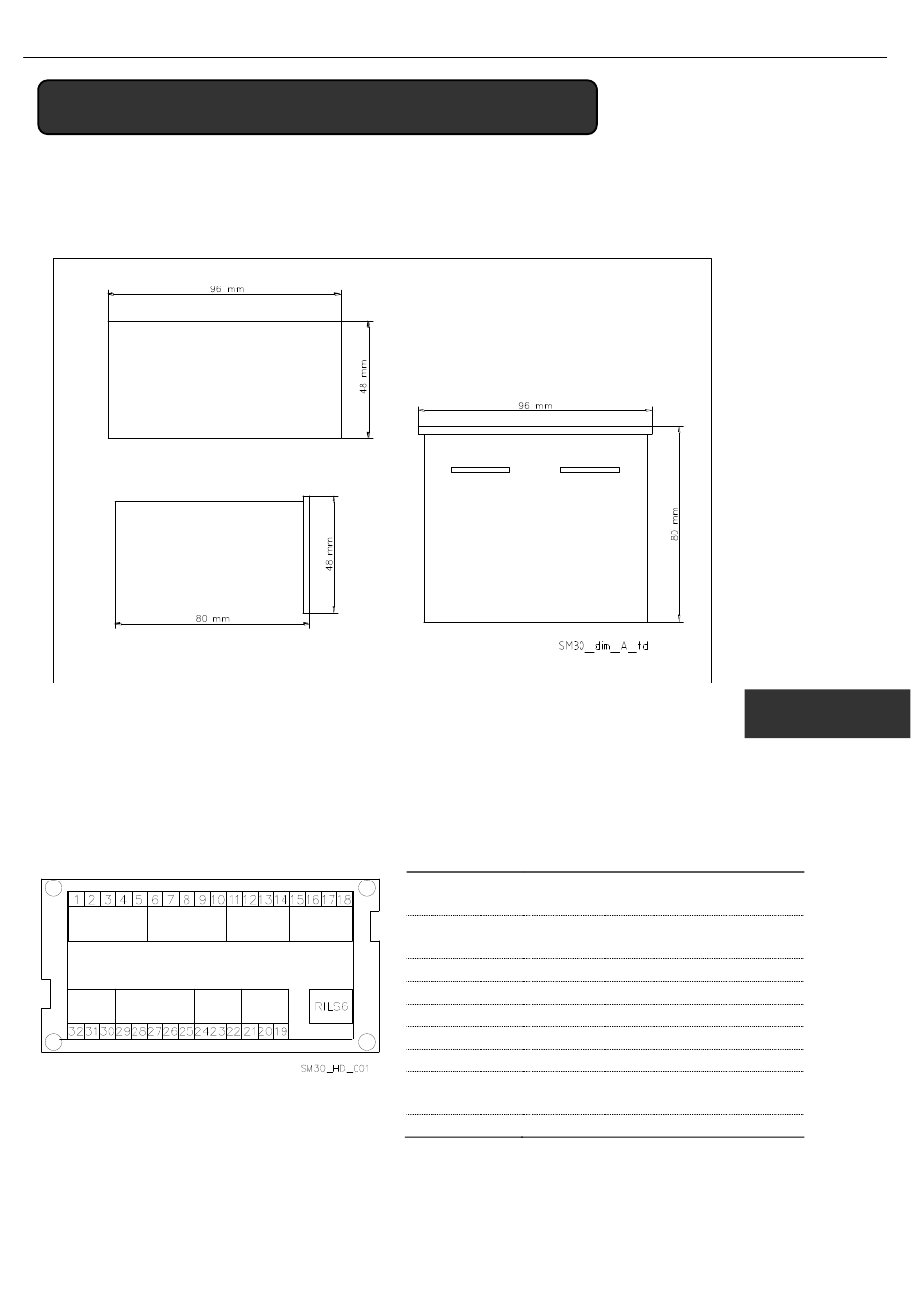

4.1 Schéma des contacts
A B
H G
C D
F E
Groupe A Entrées numériques
optocouplées
Groupe B Entrées numériques
optocouplées
Groupe C Relais alarme
Groupe D Commande relais pompe
Groupe E Communication Bus RS485
Groupe F Contrôle Niveau
Groupe G Entrées/Sortie analogiques
Groupe H Alimentation +24 Vca/cc +/-
15%
RILS 6 Connexion carte RILS6
fr
ATTENTION
57
