INFORMACIÓN PARA EL INSTALADOR
4 INSTALACIÓN
La tarjeta se suministra ya conectada al cuadro y programada; si es necesario modificar la
configuración, véase el capítulo Configuraciones. Para las conexiones hacer referencia al esquema
del cuadro eléctrico.
ATENCIÓN

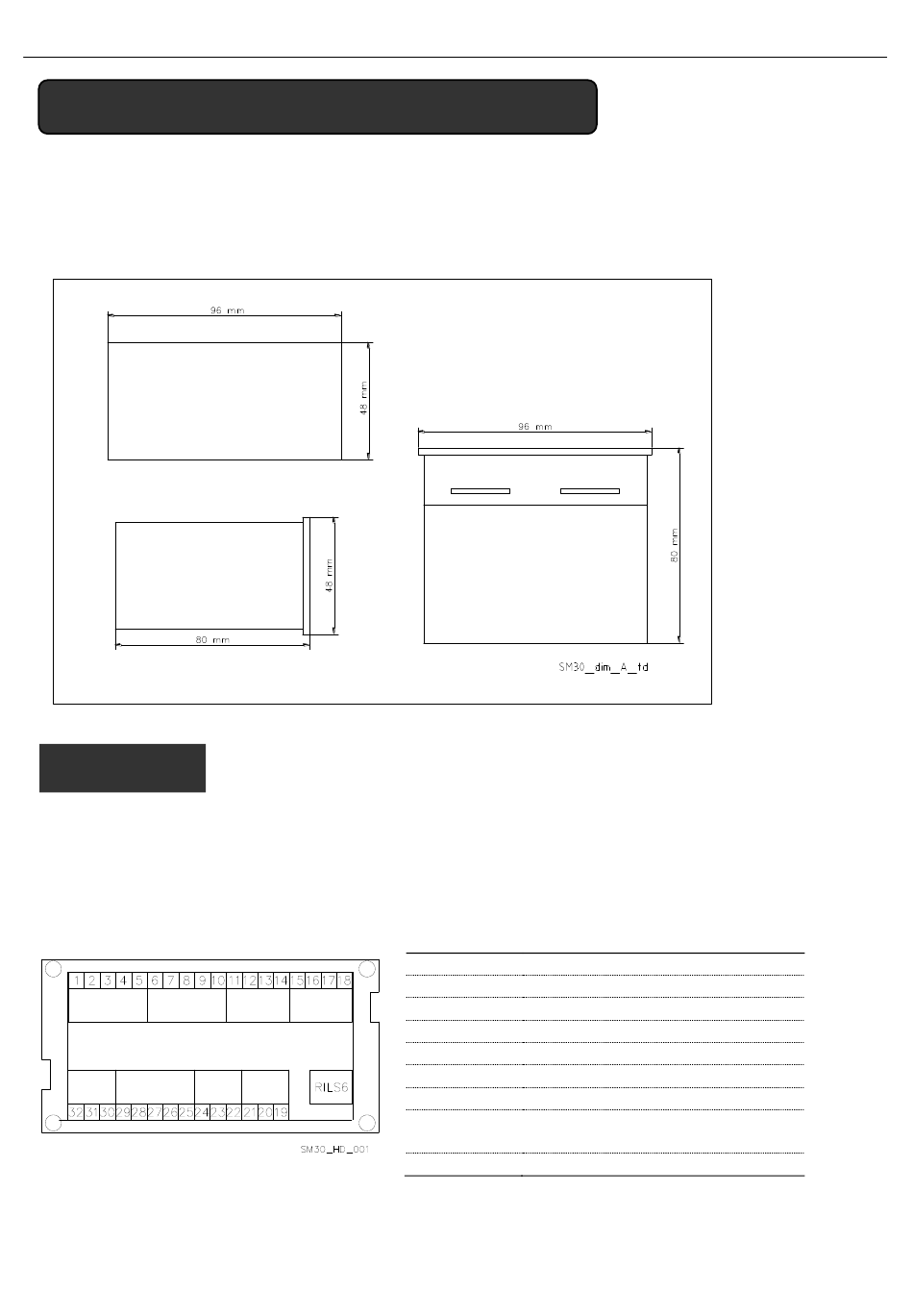

4.1 Panorámica de terminales
A B
H
G
No poner en marcha las bombas antes de haberlas llenado con el líquido.
Véase el manual de instrucciones de las bombas.
Detalles de conexiones, véase el esquema del cuadro eléctrico.
C D
F E
Grupo A Entradas digitales optoaisladas
Grupo B Entradas digitales optoaisladas
Grupo C Relé alarma
Grupo D Mando relé bombas
Grupo E Comunicación Bus RS485
Grupo F Control Nivel
Grupo G Entradas/Salida analógicas
Grupo H Alimentación +24 Vc.a./c.c. +/-
15%
RILS 6 Conexión tarjeta RILS6
