1 GÉNÉRALITÉS
Les groupes de surpression série GSD, GSY ont été conçus pour pomper de l'eau claire et
augmenter sa pression dans les installations hydrauliques des habitations, bureaux, collectivités et
industries.
Ce manuel décrit la programmation de la carte électronique de contrôle, dénommée SM30 BSETF3 ;
pour les instructions d'utilisation et maintenance du groupe, se référer au manuel correspondant.
Caractéristiques et Limites d'utilisation
Tension nominale d'utilisation carte SM30
BSETF3 :
Absorption :
Température ambiante utilisation et
stockage :
Humidité relative :
Ambiance utilisation :
Degré de protection IP de la façade :
Les environnements poussiéreux, avec présence de sable ou les environnements humides de type
marin peuvent provoquer une détérioration précoce en compromettant le fonctionnement correct.
CONTRÔLE DU MATÉRIEL
À la réception du groupe, contrôler que le matériel reçu correspond à ce qui est indiqué dans les
documents de transport qui accompagnent le groupe.
ATTENTION

2 DESCRIPTION DU PRODUIT

Carte électronique de contrôle équipée d'afficheur LCD, LEDs de signalisation et touches de
commande, insérée dans le coffret électrique du groupe de surpression.

3 FONCTIONNEMENT

1
2
3
4
CONSERVER AVEC SOIN TOUTE LA DOCUMENTATION FOURNIE.
LA DOCUMENTATION SUR PAPIER CRAINT L'HUMIDITÉ !
24 Vca/Vcc +/- 15%
4 VA max. (env. 0,5 VA en mode veille)
-10 °C + 65 °C
max. 30% à 90 °C, sans condensation
intérieur
IP65
Le programme mémorisé (logiciel) actionne la pompe
depuis le coffret électrique, en fonction des demandes
de l'installation.
L'afficheur LCD visualise des indications sur l'état de
fonctionnement du système qui complètent les
signalisations des LEDs :

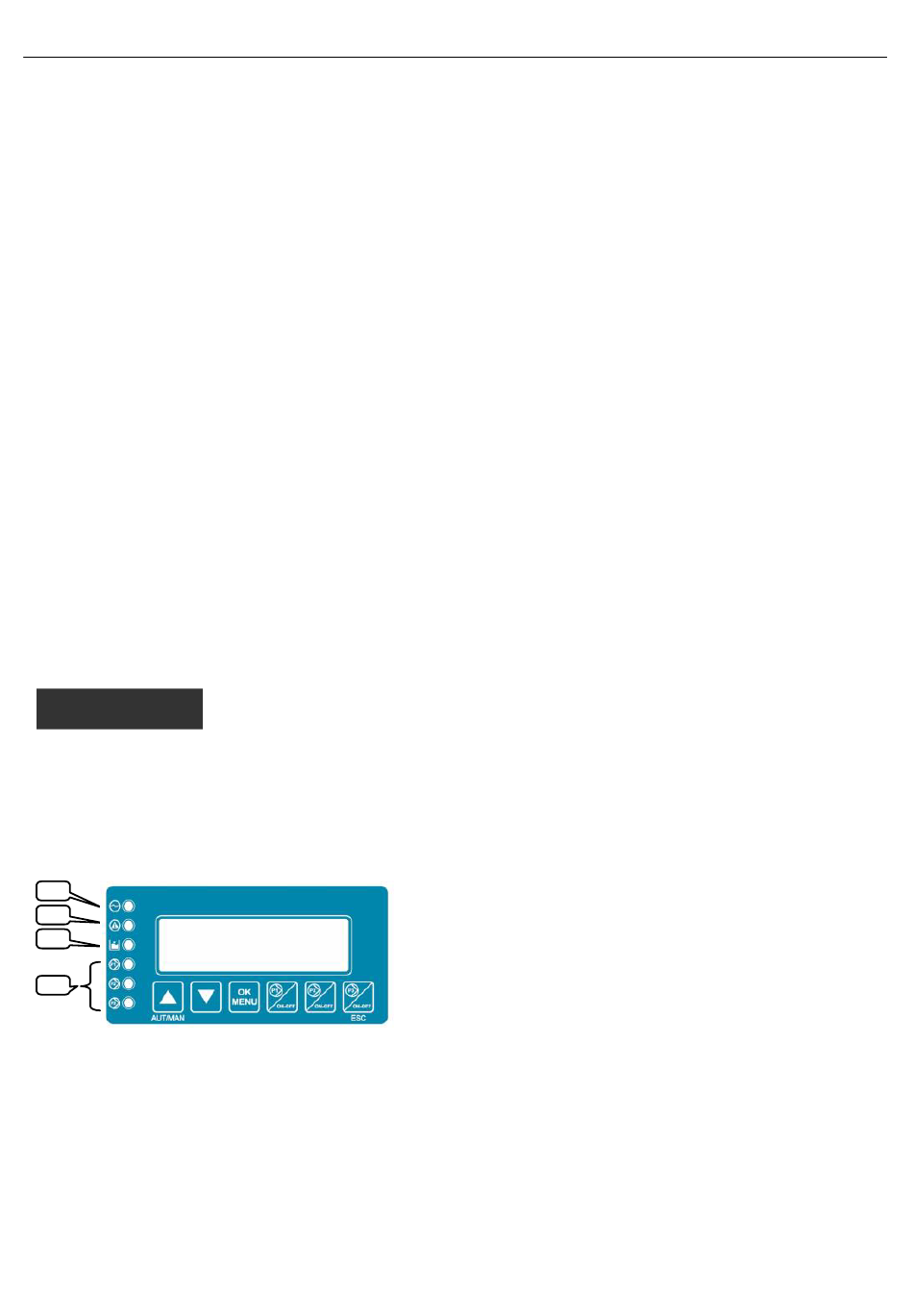

1) LIGNE : LED verte, présence tension
d'alimentation ;
2) ANOMALIE : LED rouge, indication anomalie de
fonctionnement ;
3) NIVEAU BAS : LED rouge, alarme pression
minimum/faible niveau côté aspiration activée ;
4) P : LED verte, pompe en marche ;
1
...
P en marche.
3
Le nombre de pompes dépend du nombre présent
dans le groupe.
