Questo manuale descrive la programmazione della scheda elettronica di controllo in seguito
denominata SM30 BSETF3, per le istruzioni d'uso e manutenzione del gruppo fare riferimento al
relativo manuale.
Caratteristiche e Limiti d'impiego
Tensione nominale di impiego scheda SM30
BSETF3:
Assorbimento:
Temperatura ambiente utilizzo e stoccaggio:
Umidità relativa:
Ambiente:
Grado di protezione IP del frontale:
Ambienti polverosi, con presenza di sabbia o ambienti umidi di tipo marino possono provocare
deterioramenti precoci compromettendo il regolare funzionamento.
CONTROLLO DEL MATERIALE
Al ricevimento del gruppo controllare che il materiale ricevuto corrisponda a quanto indicato nei
documenti di trasporto che accompagnano il gruppo stesso.
CONSERVARE CON CURA TUTTA LA DOCUMENTAZIONE FORNITA.
ATTENZIONE
LA DOCUMENTAZIONE CARTACEA TEME L'UMIDITÁ!

2 DESCRIZIONE DEL PRODOTTO

Scheda elettronica di controllo dotata di visualizzatore LCD, led di segnalazione e pulsanti di
comando, inserita nel quadro elettrico del gruppo di pressione.

3 FUNZIONAMENTO

1
2
3
4
24 Vac/Vdc +/- 15%
4 VA max (circa 0,5 VA in stand-by)
-10 °C + 65 °C
30% a 90 °C MAX, senza condensazione
Interno
IP65
Il programma memorizzato (Software) aziona le
pompe tramite il quadro elettrico in base alla richiesta
dell'impianto.

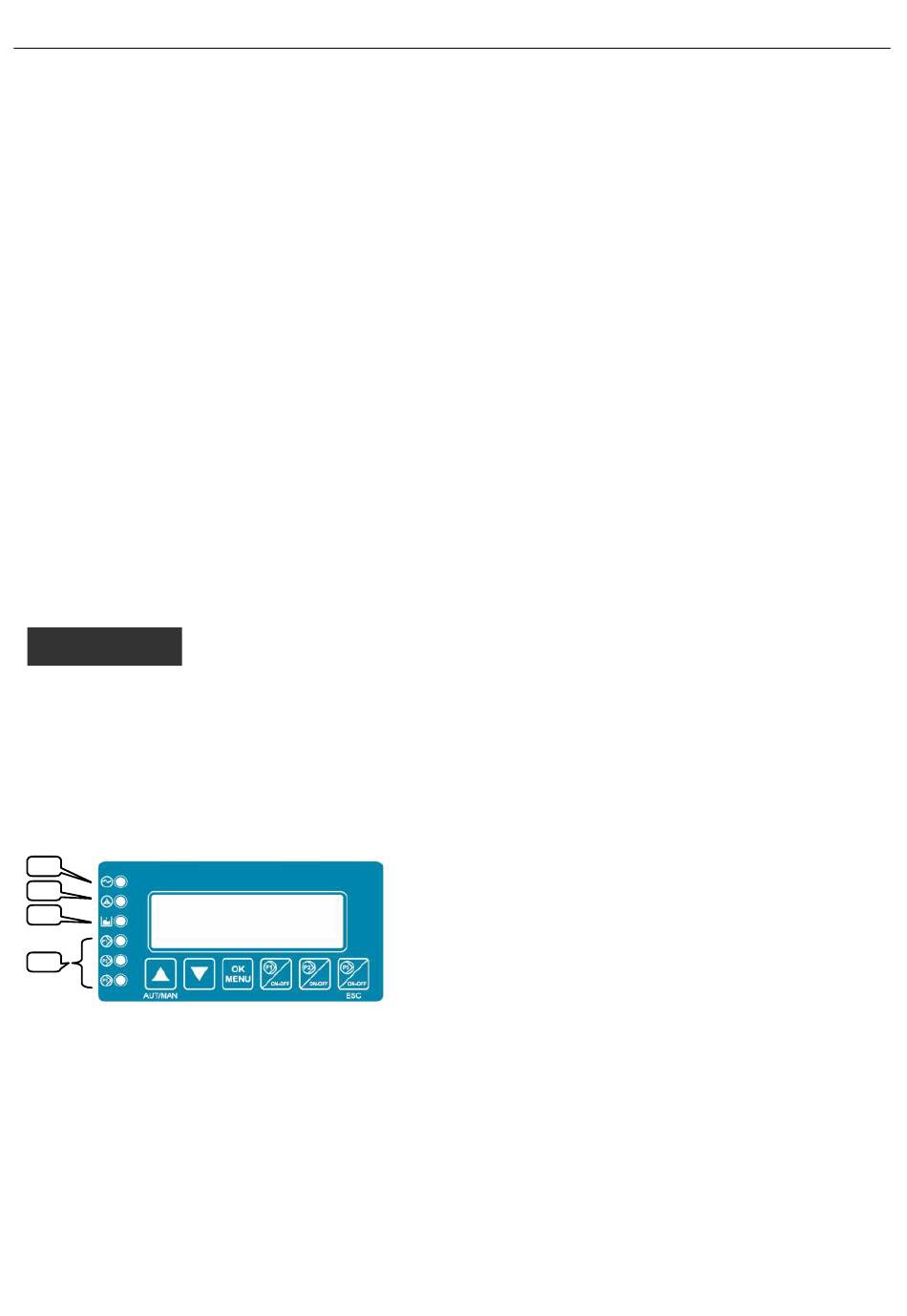

Il display LCD fornisce indicazioni sullo stato di
funzionamento del sistema, insieme alle segnalazioni
led:
1) LINEA: Led verde, presenza tensione di
alimentazione;
2) ANOMALIA: Led rosso, indicatore d'anomalia;
3) BASSO LIVELLO: Led rosso, presenza allarme
bassa pressione/livello in aspirazione;
4) P : Led verde, pompa in funzione;
1
....
P in funzione.
3
Il numero di pompe dipende da quelle presenti nel
gruppo.
it – Istruzioni originali
