1. ALLMÄNNA DATA
Tryckaggregaten serie GSD och GSY är konstruerade för att överföra och öka trycket på dricksvatten
i vattenledningssystem för bostäder, kontor, storhushåll och industrier.
Denna manual beskriver programmeringen av styrkortet, hädanefter kallat SM30 BSETF3. Se aktuell
installations- och bruksanvisning avseende aggregatet.
Egenskaper och begränsningar vid användning
Märkspänning vid användning av styrkort
SM30 BSETF3:
Förbrukning:
Omgivningstemperatur vid användning och
förvaring:
Relativ fuktighet:
Installationsmiljö:
Skyddsklass IP för front:
Dammiga installationsmiljöer med förekomst av sand eller fuktiga miljöer såsom kustområden, kan
orsaka påskyndat slitage och äventyra korrekt funktion.
KONTROLL AV MATERIAL
Kontrollera vid mottagandet att materialet motsvarar det som anges i transportdokumenten som
medföljer aggregatet.
FÖRVARA ALL MEDFÖLJANDE DOKUMENTATION MED OMSORG.
VARNING!
PAPPERSDOKUMENTATIONEN ÄR FUKTKÄNSLIG!

2. BESKRIVNING AV PRODUKTEN

Styrkort utrustat med LCD-display, lysdioder för status och manöverknappar. Styrkortet är placerat
inuti tryckaggregatets manöverpanel.

3. DRIFT

1
2
3
4
24 Vac/Vdc +/- 15 %
Max. 4 VA (ca. 0,5 VA i standby-läge)
-10 till +65 °C
Max. 30 % vid 90 °C utan kondensering
Inomhus
IP65
Det lagrade programmet (mjukvara) aktiverar pumparna
med hjälp av manöverpanelen beroende på systemets
behov.

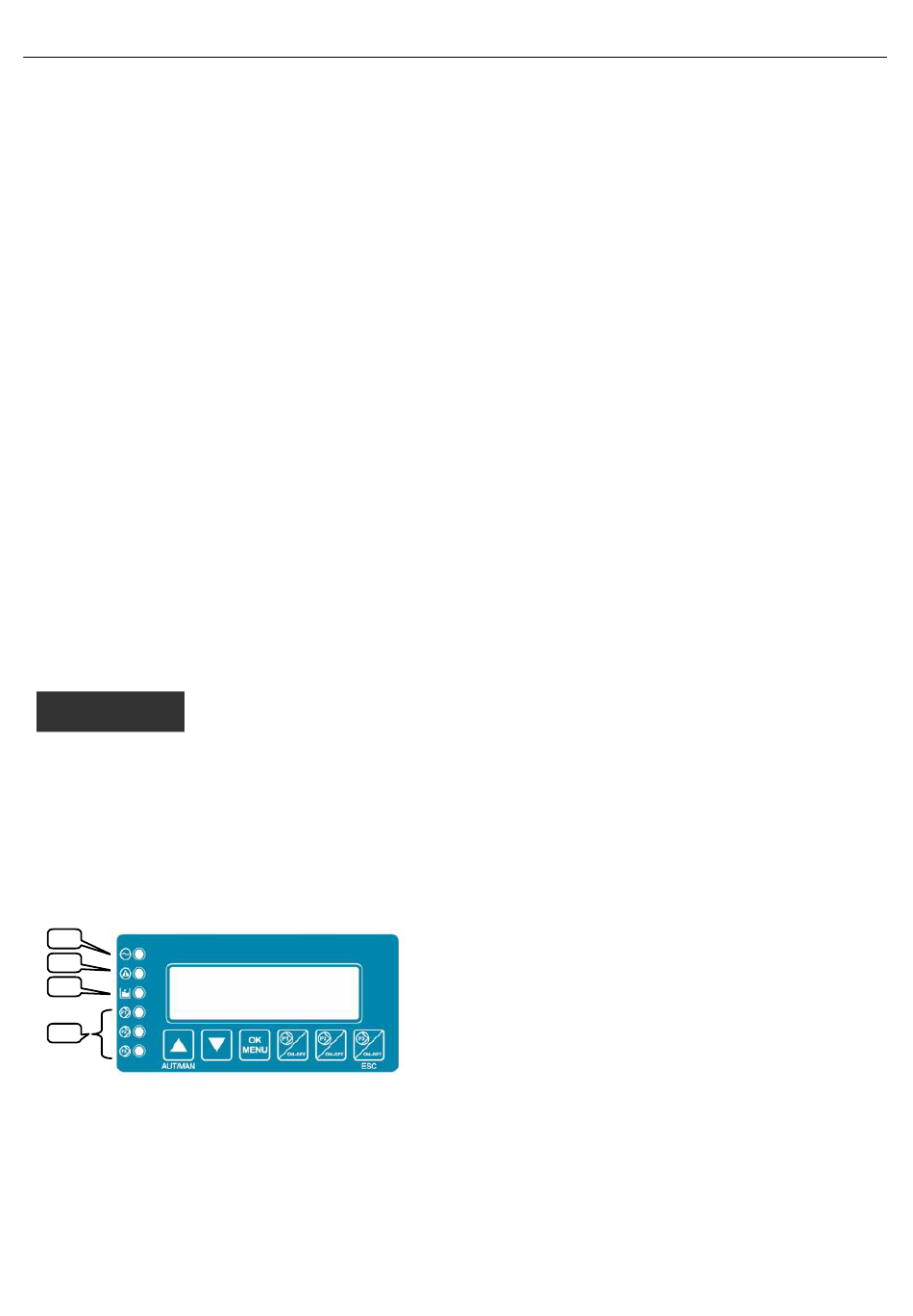

LCD-displayen visar systemets driftstatus tillsammans
med lysdioderna.
1) LINJE: Grön lysdiod, tillslagen matningsspänning.
2) FEL: Röd lysdiod, felindikator.
3) LÅG NIVÅ: Röd lysdiod, larm för lågt tryck/låg nivå
på sugsidan.
4) P : Grön lysdiod, pump i drift.
1
....
P i drift.
3
Antalet pumpar beror på de som finns i aggregatet.
