Tækniupplýsingar fyrir uppsetningarmann

4 UPPSETNING

Við afhendingu er rafeindaspjaldið er þegar tengt við stjórntöfluna og forritað; efn nauðsynlegt er að
breyta stillingum sjá kaflann Stillingar. Varðandi tengingar, sjá raflagnateikningu fyrir rafmagnstöfluna.
AÐVÖRUN

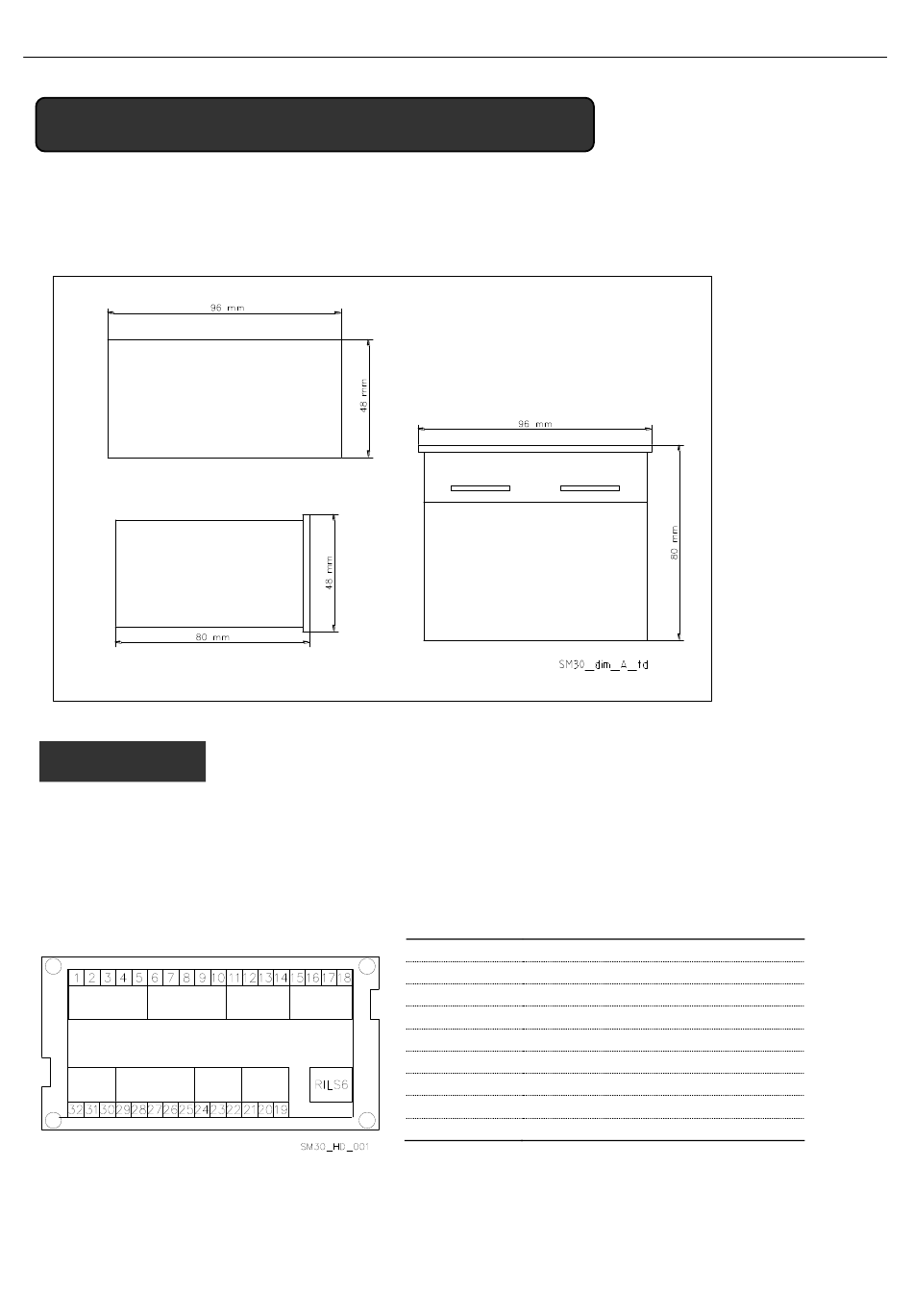

4.1 Yfirlit yfir tengi
A B
H G
278
Ekki skal ræsa dælurnar fyrr en búið er að fylla þær af vökva. Sjá
notkunarhandbók fyrir dælurnar.
Nánar um tengingar, sjá lagnateikningu yfir rafmagnstöfluna.
C D
F E
Flokkur A Ljóseinangruð stafræn innlög
Flokkur B Ljóseinangruð stafræn innlög
Flokkur C Viðvörunarrafliði
Flokkur D Stjórn á rafliða dælu
Flokkur E Gagnabraut RS485 samskipti
Flokkur F Stjórn á vatnshæð
Flokkur G Hliðræn innlög/frálög
Flokkur H Aflgjafi +24 Vac/dc +/ -15%
RILS 6 RILS 6 spjaldtenging
