INFORMATIE VOOR DE INSTALLATEUR

4 INSTALLATIE

De besturingskaart wordt reeds aangesloten in de schakelkast en reeds geprogrammeerd geleverd;
indien nodig moeten de instellingen veranderd worden, zie het hoofdstuk Instellingen. Voor de
aansluitingen verwijzen wij naar het elektrische schema van de schakelkast.
LET OP

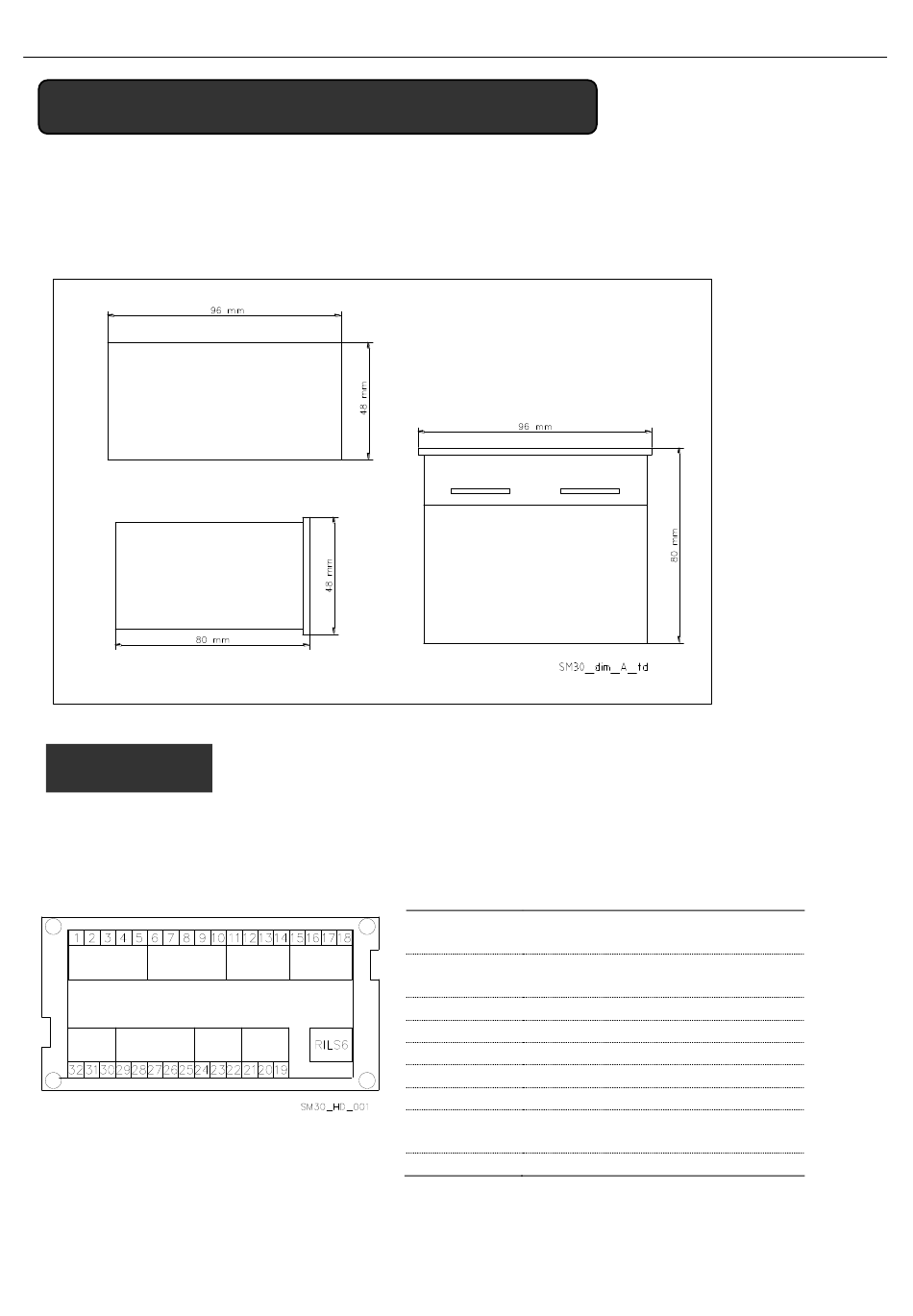

4.1 Overzicht van de aansluitingen

A B
H G
166
De pompen mogen niet gestart worden zonder ze eerst met vloeistof gevuld
te hebben. Zie de gebruiksaanwijzing van de pompen.
Voor wat de details van de aansluitingen betreft, ziet het elektrische schema
van de schakelkast.
C D
F E
Groep A Optisch geïsoleerde digitale
ingangen
Groep B Optisch geïsoleerde digitale
ingangen
Groep C Alarmrelais
Groep D Pomprelaisbediening
Groep E Buscommunicatie RS485
Groep F Peilcontrole
Groep G Analoge in-/uitgangen
Groep H Stroomvoorziening +24 Vac/dc
+/-15%
RILS 6 Aansluiting van de kaart RILS6
