1. ОБЩИЕ СВЕДЕНИЯ
Установки повышения давления серий GSD, GSY предназначены для повышения давления в
водопроводах и применяются для водоснабжения жилых домов, офисных и общественных
зданий, промышленных объектов.
В данном руководстве описан порядок программирования параметров электронной платы
управления SM30 BSETF3. Указания по эксплуатации и обслуживанию повысительной
установки приведены в соответствующем руководстве.
Условия эксплуатации
Номинальное напряжение питания платы SM30
BSETF3:
Потребляемая мощность:
Температура окружающей среды при
эксплуатации и хранении:
Относительная влажность:
Условия размещения:
Степень защиты лицевой панели:
Эксплуатация оборудования в запыленных помещениях с наличием песка или во влажных
помещениях в приморских зонах может привести к его преждевременному выходу из строя или
нарушить правильность его работы.
ПРОВЕРКА ОБОРУДОВАНИЯ
При получении повысительной установки проверьте её целостность и соответствие
транспортным документам.
ВНИМАНИЕ
2. ОПИСАНИЕ ИЗДЕЛИЯ
Электронная плата управления оснащена ЖК-дисплеем, светодиодными индикаторами и
кнопками управления и встроена в шкаф управления повысительной установки.
3. ПОРЯДОК РАБОТЫ
1
2
3
4
БЕРЕЖНО ХРАНИТЕ ВСЮ ДОКУМЕНТАЦИЮ, ПОСТАВЛЯЕМУЮ С
ОБОРУДОВАНИЕМ.
ЗАПРЕЩАЕТСЯ ХРАНИТЬ БУМАЖНУЮ ДОКУМЕНТАЦИЮ В
УСЛОВИЯХ ПОВЫШЕННОЙ ВЛАЖНОСТИ.
24 В перем. тока/ В пост. тока +/- 15%
не более 4 В·А (в режиме ожидания –
приблизительно 0,5 В·А)
-10°C + 65°C
не более 30% при 90°C, без
конденсата
внутри помещения
IP65
Установленная программа (программное
обеспечение) включает насосы через шкаф
управления в зависимости от требований системы.
На ЖК-дисплее отображается состояние
оборудования.

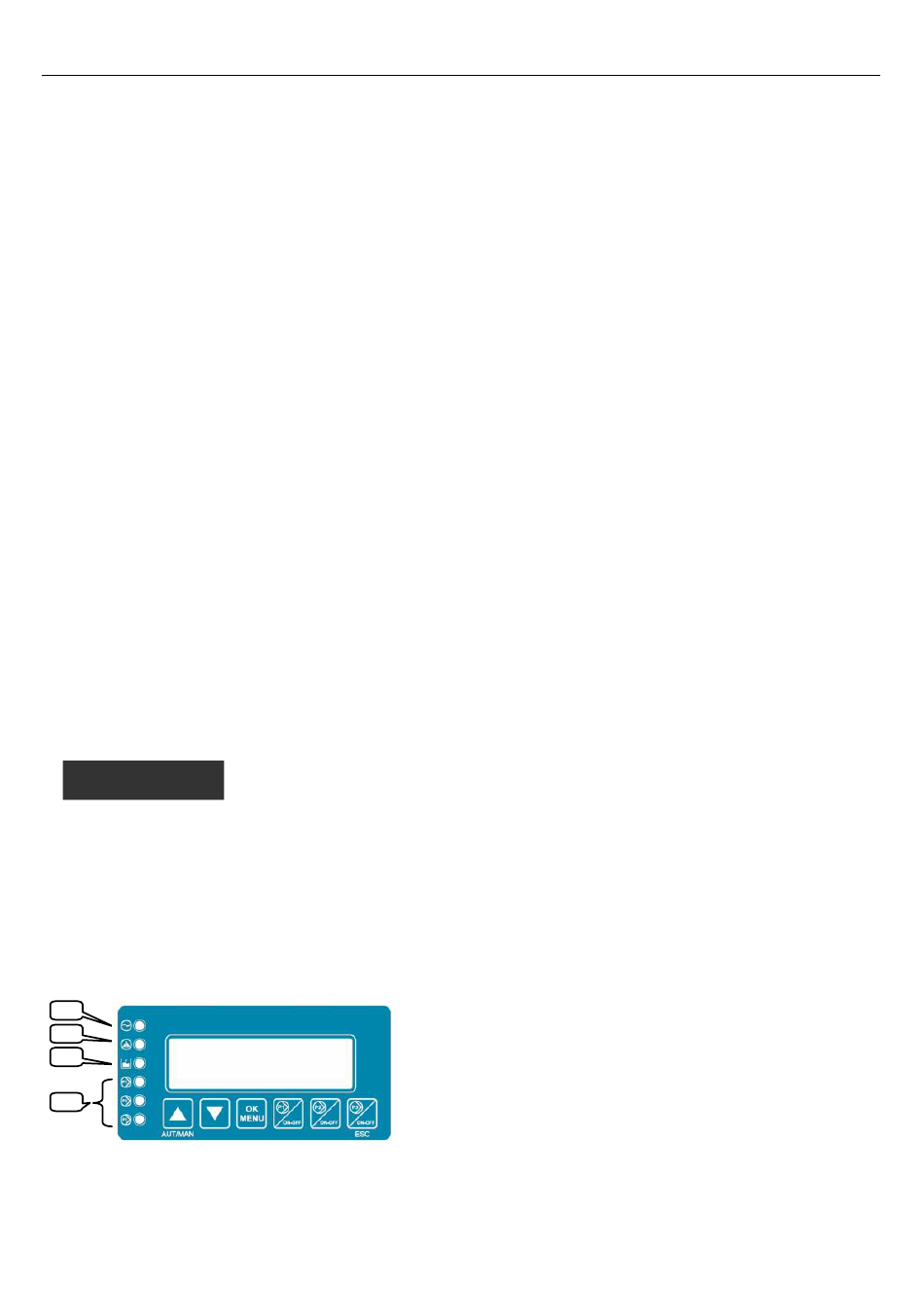

На панели управления имеются следующие
индикаторы:
1) ПИТАНИЕ: зелёный индикатор отображает
наличие напряжения питания;
2) ОТКАЗ: красный индикатор сигнализирует о
наличии аварийной ситуации;
3) НИЗКИЙ УРОВЕНЬ: красный индикатор
сигнализирует об аварии по низкому
давлению/уровню воды на всасе;
: зелёный индикатор сигнализирует о работе
4) P
1
насоса;
....
: работа насоса.
P
3
