1 CARACTERÍSTICAS GERAIS
As unidades de pressurização série GSD, GSY são projectadas para transferir e aumentar a pressão
da água limpa nas instalações hídricas de habitações, escritórios, comunidades e indústrias.
Este manual descreve a programação da placa electrónica de controlo, a seguir denominada SM30
BSETF3; para as instruções de uso e manutenção da unidade, ter como referência o manual relativo.
Características e limites de emprego
Tensão nominal de utilização da placa SM30
BSETF3:
Absorção:
Temperatura ambiente de utilização e
armazenagem:
Humidade relativa:
Ambiente:
Grau de protecção IP do painel frontal:
Ambientes poeirentos, com presença de areia, ou ambientes húmidos de tipo marítimo podem causar
uma deterioração precoce, comprometendo o funcionamento regular.
CONTROLO DO MATERIAL
Na altura da recepção, verificar se o material recebido corresponde a quanto indicado nos
documentos de transporte que acompanham a própria unidade.
CONSERVAR COM CUIDADO TODA A DOCUMENTAÇÃO ANEXA. A
ATENÇÃO
DOCUMENTAÇÃO EM PAPEL DEVE SER PROTEGIDA DA HUMIDADE!
2 DESCRIÇÃO DO PRODUTO
Placa electrónica de controlo provida de visualizador LCD, leds de sinalização e botões de comando,
inserida no quadro eléctrico da unidade de pressurização.
3 FUNCIONAMENTO
1
2
3
4
110
24 Vac/Vdc +/- 15%
4 VA máx. (cerca de 0,5 VA em stand-by)
-10°C + 65 °C
30% até 90°C máx., sem condensação
Interior
IP65
O programa memorizado (Software) acciona as
bombas através do quadro eléctrico de acordo com
as necessidades da instalação.

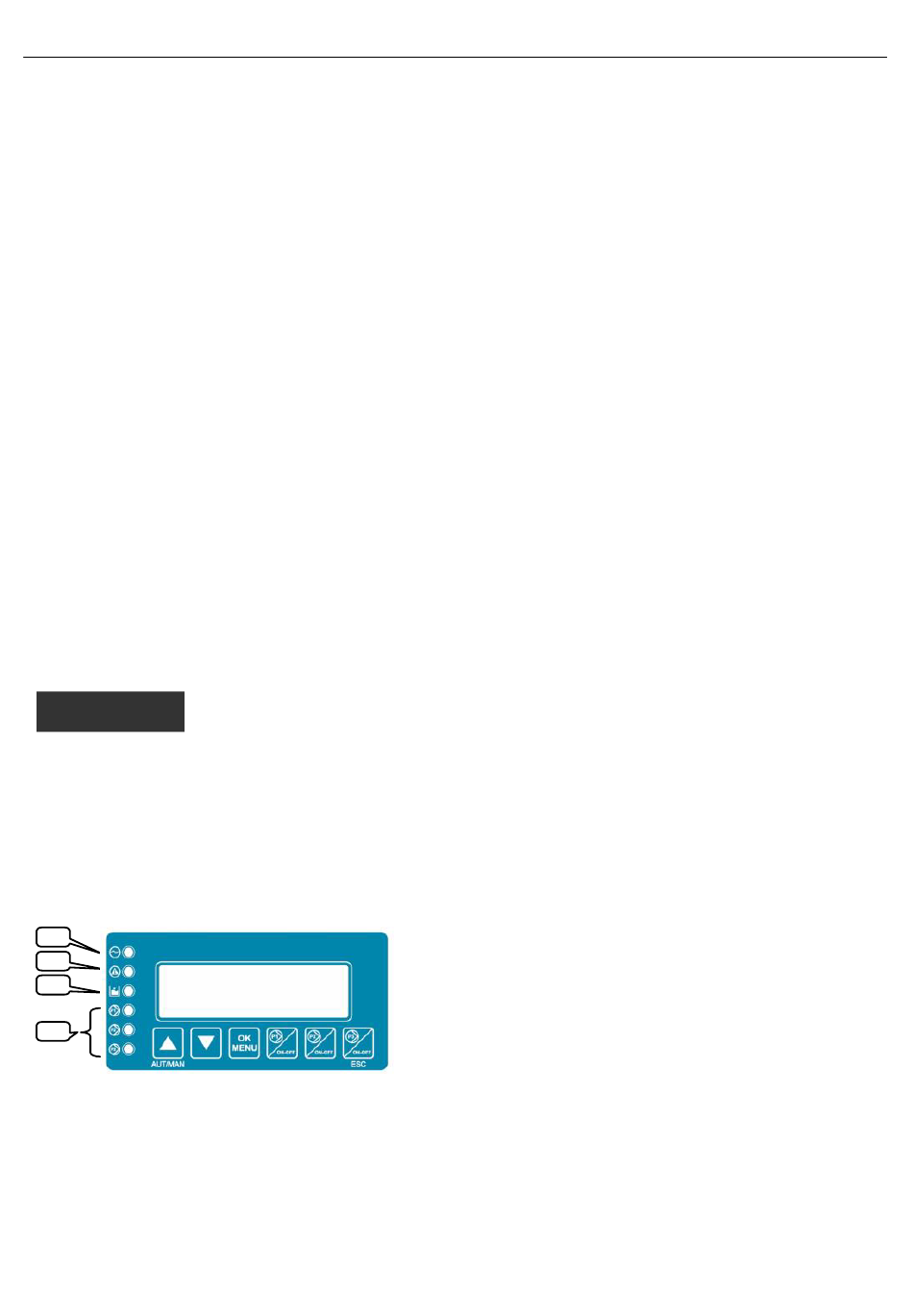

O visor LCD fornece indicações sobre o estado de
funcionamento do sistema, junto com as sinalizações
led:
1) LINHA: Led verde, tensão de alimentação
presente;
2) ANOMALIA: Led vermelho, indicador de anomalia;
3) NÍVEL BAIXO: Led vermelho, presença de alarme
de baixa pressão/nível em aspiração;
4) P
: Led verde, bomba em funcionamento;
1
....
P
em funcionamento.
3
O número de bombas depende daquelas presentes
na unidade.
