INFORMAZIONI PER L'INSTALLATORE

4 INSTALLAZIONE

La scheda è fornita già collegata nel quadro e programmata, se necessario modificare le impostazioni
vedere il capitolo Impostazioni. Per i collegamenti fare riferimento allo schema del quadro elettrico.
ATTENZIONE

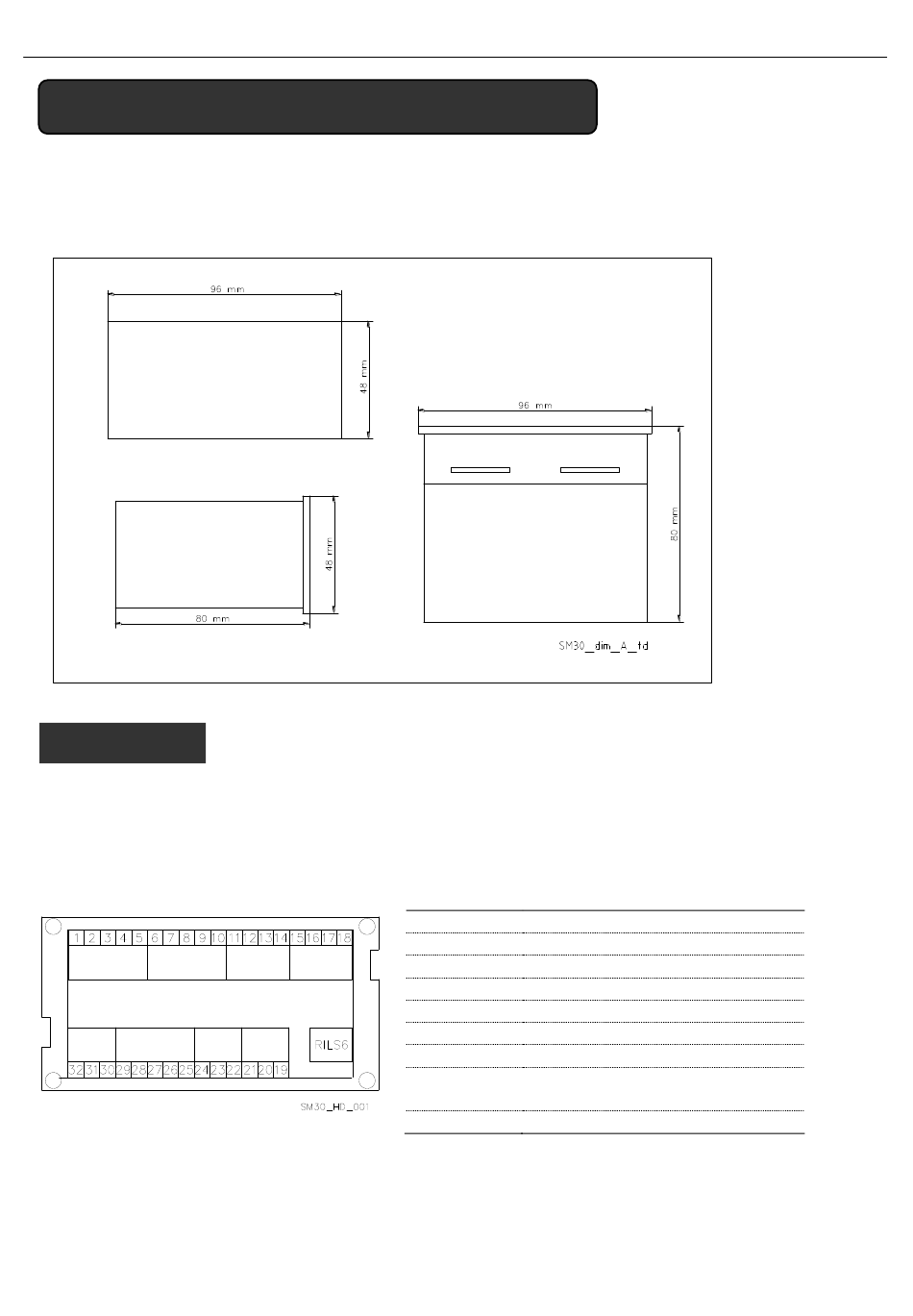

4.1 Panoramica terminali
A B
H G
Non avviare le pompe prima di averle riempite di liquido. Vedere il manuale
d'istruzione delle pompe.
Dettagli collegamenti, vedi schema quadro elettrico
C D
F E
Gruppo A Ingressi digitali optoisolati
Gruppo B Ingressi digitali optoisolati
Gruppo C Relè allarme
Gruppo D Comando relé pompe
Gruppo E Comunicazione Bus RS485
Gruppo F Controllo Livello
Gruppo G Ingressi/Uscita analogiche
Gruppo H Alimentazione +24 Vac/dc +/-
15%
RILS 6 Collegamento scheda RILS6
it – Istruzioni originali
5
