Descripción Del Producto; Funcionamiento - Xylem Lowara SM30 Control Card Programmierhandbuch

En este manual se describe la programación de la tarjeta electrónica de control que en adelante se
denominará SM30 BSETF3. Para las instrucciones de uso y mantenimiento del grupo referirse al
manual correspondiente.
Características y límites de empleo
Tensión nominal de empleo tarjeta SM30
BSETF3:
Absorción:
Temperatura ambiente de uso y
almacenamiento:
Humedad relativa:
Ambiente:
Grado de protección IP de la parte frontal:
Los ambientes polvorientos con presencia de arena o los ambientes húmedos de tipo marino pueden
producir deterioros prematuros, perjudicando el funcionamiento regular.
CONTROL DEL MATERIAL
Al recibir el grupo, controlar que el material enviado corresponda al que se indica en los documentos
de transporte que acompañan el grupo.
GUARDAR CON CUIDADO TODA LA DOCUMENTACIÓN ENTREGADA.
ATENCIÓN
¡LA DOCUMENTACIÓN EN PAPEL SUFRE LA HUMEDAD!
2 DESCRIPCIÓN DEL PRODUCTO
Tarjeta electrónica de control dotada de visualizador LCD, leds de indicación y pulsadores de mando,
introducida en el cuadro eléctrico del grupo de presión.

3 FUNCIONAMIENTO

1
2
3
4
24 Vc.a./Vc.c. +/- 15%
4 VA máx. (unos 0,5 VA en stand-by)
-10 °C + 65 °C
30% a 90 °C MÁX., sin condensación
Interior
IP65
El programa memorizado (Software) acciona las
bombas mediante el cuadro eléctrico según la
demanda de la instalación.

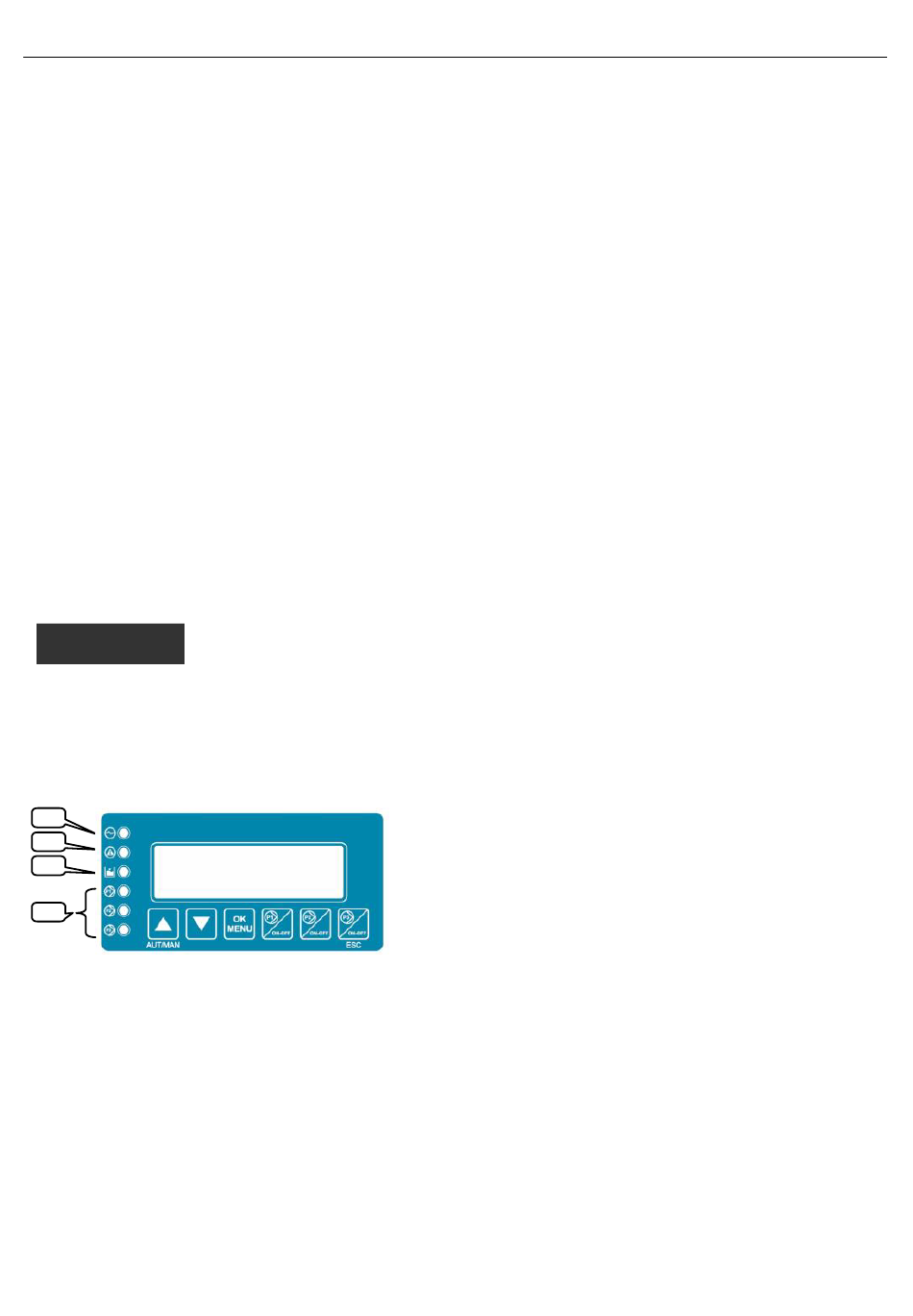

La pantalla LCD facilita indicaciones sobre el estado
de funcionamiento del sistema, junto con las señales
de los leds:
1) LÍNEA: Led verde, presencia de tensión de
alimentación;
2) ANOMALÍA: Led rojo, indicador de anomalía;
3) BAJO NIVEL: Led rojo, presencia de alarma baja
presión/nivel en aspiración;
4) P : Led verde, bomba en funcionamiento;
1
....
P en funcionamiento.
3
El número de bombas depende de las que están
presentes en el grupo.
