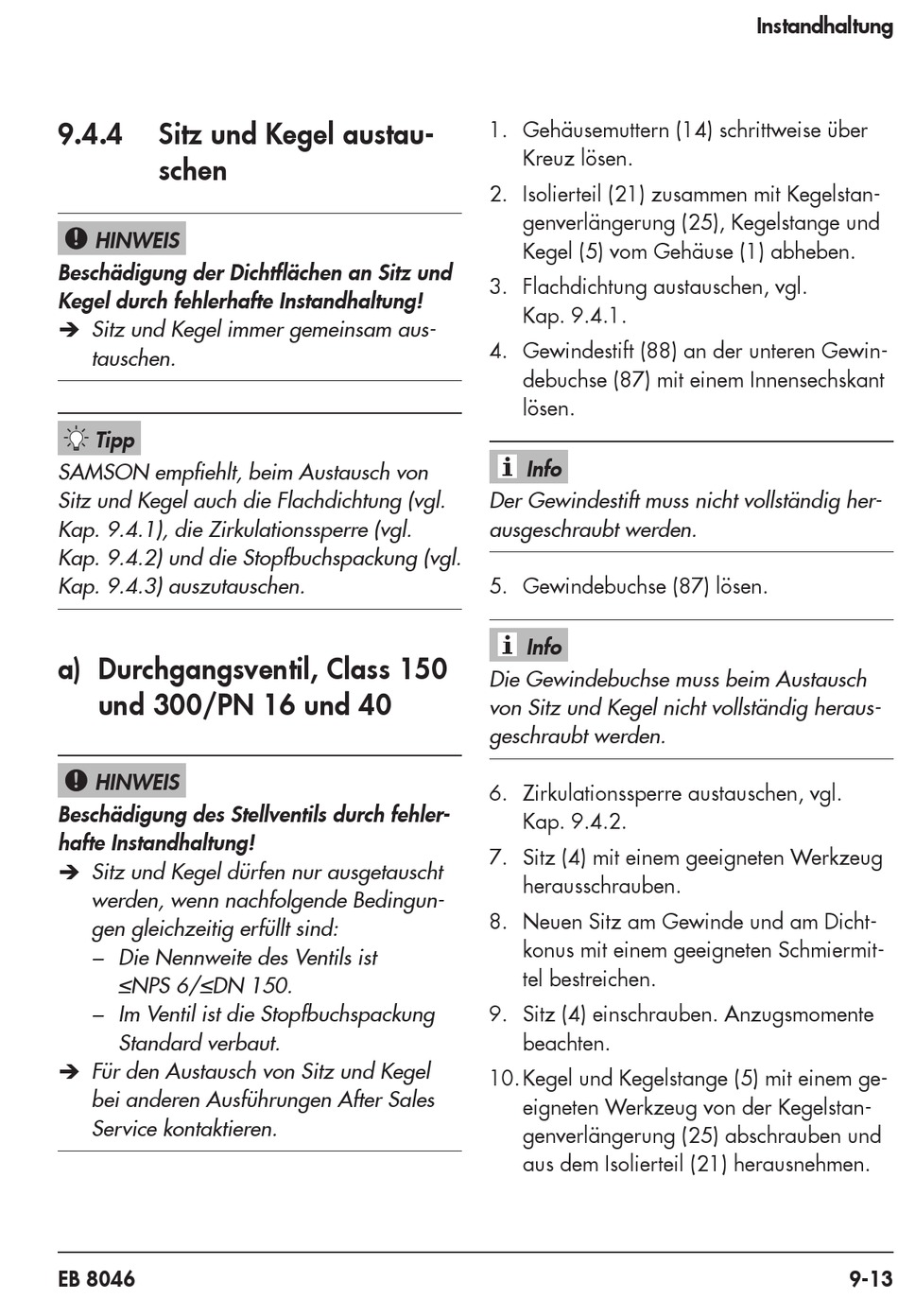

9.4.4
Sitz und Kegel austau-
schen
HINWEIS
HINWEIS
!
!
Beschädigung der Dichtflächen an Sitz und
Kegel durch fehlerhafte Instandhaltung!
Î Sitz und Kegel immer gemeinsam aus-
tauschen.
Tipp
SAMSON empfiehlt, beim Austausch von
Sitz und Kegel auch die Flachdichtung (vgl.
Kap. 9.4.1), die Zirkulationssperre (vgl.
Kap. 9.4.2) und die Stopfbuchspackung (vgl.
Kap. 9.4.3) auszutauschen.
a) Durchgangsventil, Class 150
und 300/PN 16 und 40
HINWEIS
!
Beschädigung des Stellventils durch fehler-
hafte Instandhaltung!
Î Sitz und Kegel dürfen nur ausgetauscht
werden, wenn nachfolgende Bedingun-
gen gleichzeitig erfüllt sind:
− Die Nennweite des Ventils ist
≤NPS 6/≤DN 150.
− Im Ventil ist die Stopfbuchspackung
Standard verbaut.
Î Für den Austausch von Sitz und Kegel
bei anderen Ausführungen After Sales
Service kontaktieren.
EB 8046
1. Gehäusemuttern (14) schrittweise über
Kreuz lösen.
2. Isolierteil (21) zusammen mit Kegelstan-
genverlängerung (25), Kegelstange und
Kegel (5) vom Gehäuse (1) abheben.
3. Flachdichtung austauschen, vgl.
Kap. 9.4.1.
4. Gewindestift (88) an der unteren Gewin-
debuchse (87) mit einem Innensechskant
lösen.
Info
Der Gewindestift muss nicht vollständig her-
ausgeschraubt werden.
5. Gewindebuchse (87) lösen.
Info
Die Gewindebuchse muss beim Austausch
von Sitz und Kegel nicht vollständig heraus-
geschraubt werden.
6. Zirkulationssperre austauschen, vgl.
Kap. 9.4.2.
7. Sitz (4) mit einem geeigneten Werkzeug
herausschrauben.
8. Neuen Sitz am Gewinde und am Dicht-
konus mit einem geeigneten Schmiermit-
tel bestreichen.
9. Sitz (4) einschrauben. Anzugsmomente
beachten.
10. Kegel und Kegelstange (5) mit einem ge-
eigneten Werkzeug von der Kegelstan-
genverlängerung (25) abschrauben und
aus dem Isolierteil (21) herausnehmen.
Instandhaltung
9-13
