Elektronischer Türbeschlag PegaSys
2.1 und 4.1 (Handbuch)

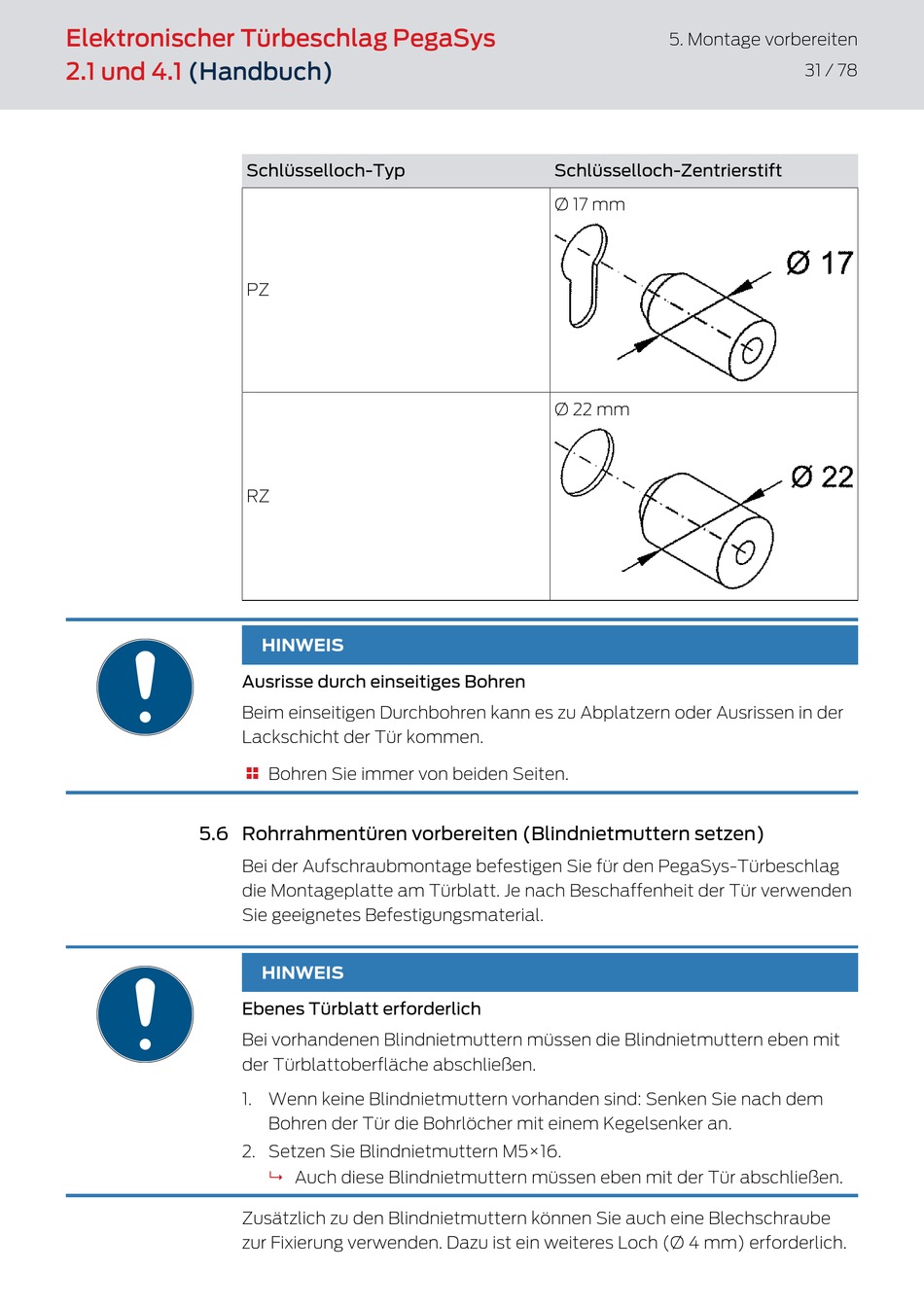

5.6 Rohrrahmentüren vorbereiten (Blindnietmuttern setzen)
Schlüsselloch-Typ
PZ
RZ
HINWEIS
Ausrisse durch einseitiges Bohren
Beim einseitigen Durchbohren kann es zu Abplatzern oder Ausrissen in der
Lackschicht der Tür kommen.
Bohren Sie immer von beiden Seiten.

Bei der Aufschraubmontage befestigen Sie für den PegaSys-Türbeschlag
die Montageplatte am Türblatt. Je nach Beschaffenheit der Tür verwenden
Sie geeignetes Befestigungsmaterial.
HINWEIS
Ebenes Türblatt erforderlich
Bei vorhandenen Blindnietmuttern müssen die Blindnietmuttern eben mit
der Türblattoberfläche abschließen.
1. Wenn keine Blindnietmuttern vorhanden sind: Senken Sie nach dem
Bohren der Tür die Bohrlöcher mit einem Kegelsenker an.
2. Setzen Sie Blindnietmuttern M5×16.
9 Auch diese Blindnietmuttern müssen eben mit der Tür abschließen.
Zusätzlich zu den Blindnietmuttern können Sie auch eine Blechschraube
zur Fixierung verwenden. Dazu ist ein weiteres Loch (Ø 4 mm) erforderlich.
5. Montage vorbereiten
Schlüsselloch-Zentrierstift
Ø 17 mm
Ø 22 mm
31 / 78
