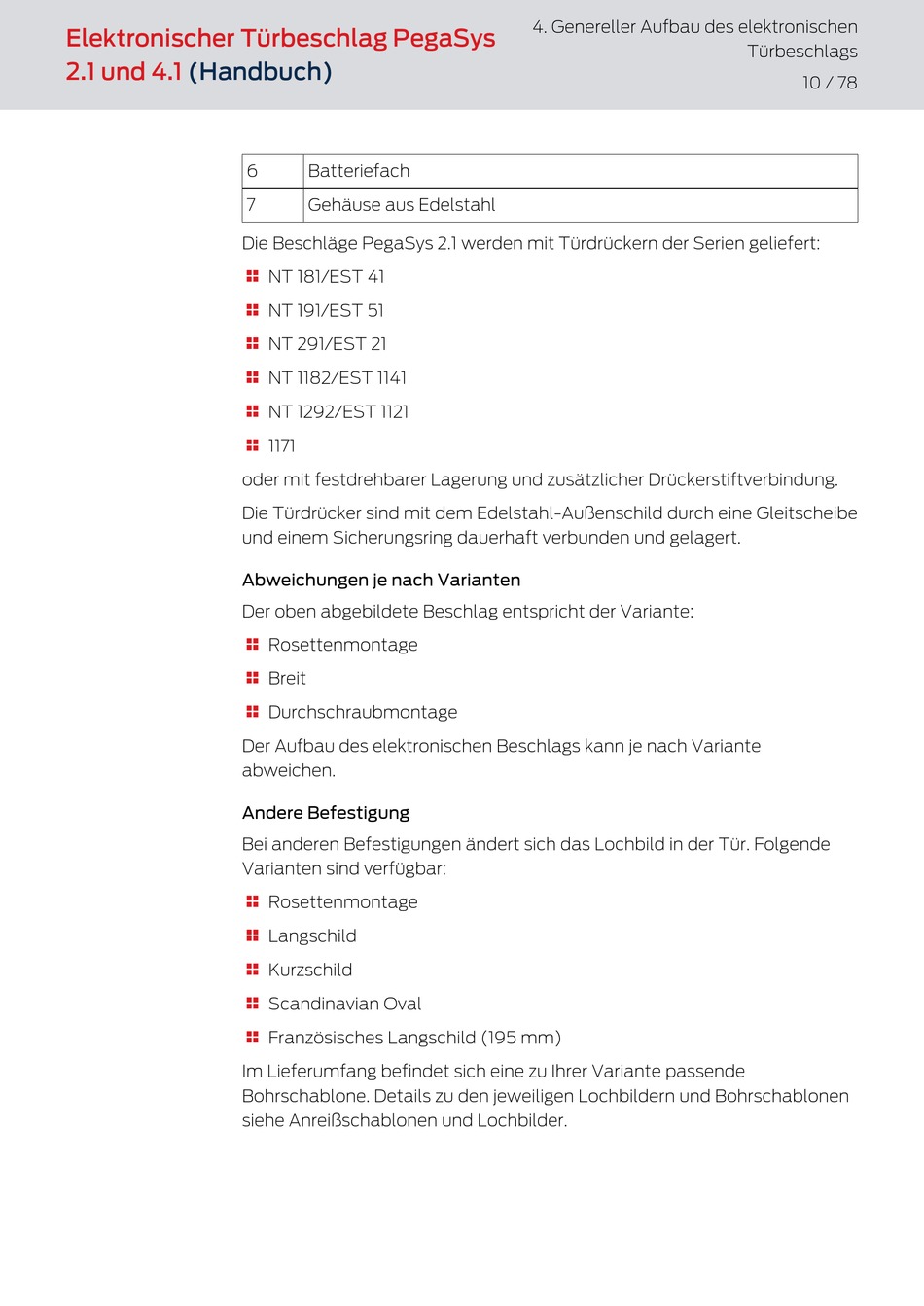

Elektronischer Türbeschlag PegaSys
2.1 und 4.1 (Handbuch)
6 Batteriefach
7 Gehäuse aus Edelstahl
Die Beschläge PegaSys 2.1 werden mit Türdrückern der Serien geliefert:
NT 181/EST 41

NT 191/EST 51

NT 291/EST 21

NT 1182/EST 1141

NT 1292/EST 1121

1171

oder mit festdrehbarer Lagerung und zusätzlicher Drückerstiftverbindung.
Die Türdrücker sind mit dem Edelstahl-Außenschild durch eine Gleitscheibe
und einem Sicherungsring dauerhaft verbunden und gelagert.
Abweichungen je nach Varianten
Der oben abgebildete Beschlag entspricht der Variante:
Rosettenmontage

Breit

Durchschraubmontage

Der Aufbau des elektronischen Beschlags kann je nach Variante
abweichen.
Andere Befestigung
Bei anderen Befestigungen ändert sich das Lochbild in der Tür. Folgende
Varianten sind verfügbar:
Rosettenmontage

Langschild

Kurzschild

Scandinavian Oval

Französisches Langschild (195 mm)

Im Lieferumfang befindet sich eine zu Ihrer Variante passende
Bohrschablone. Details zu den jeweiligen Lochbildern und Bohrschablonen
siehe Anreißschablonen und Lochbilder.
4. Genereller Aufbau des elektronischen
Türbeschlags
10 / 78
