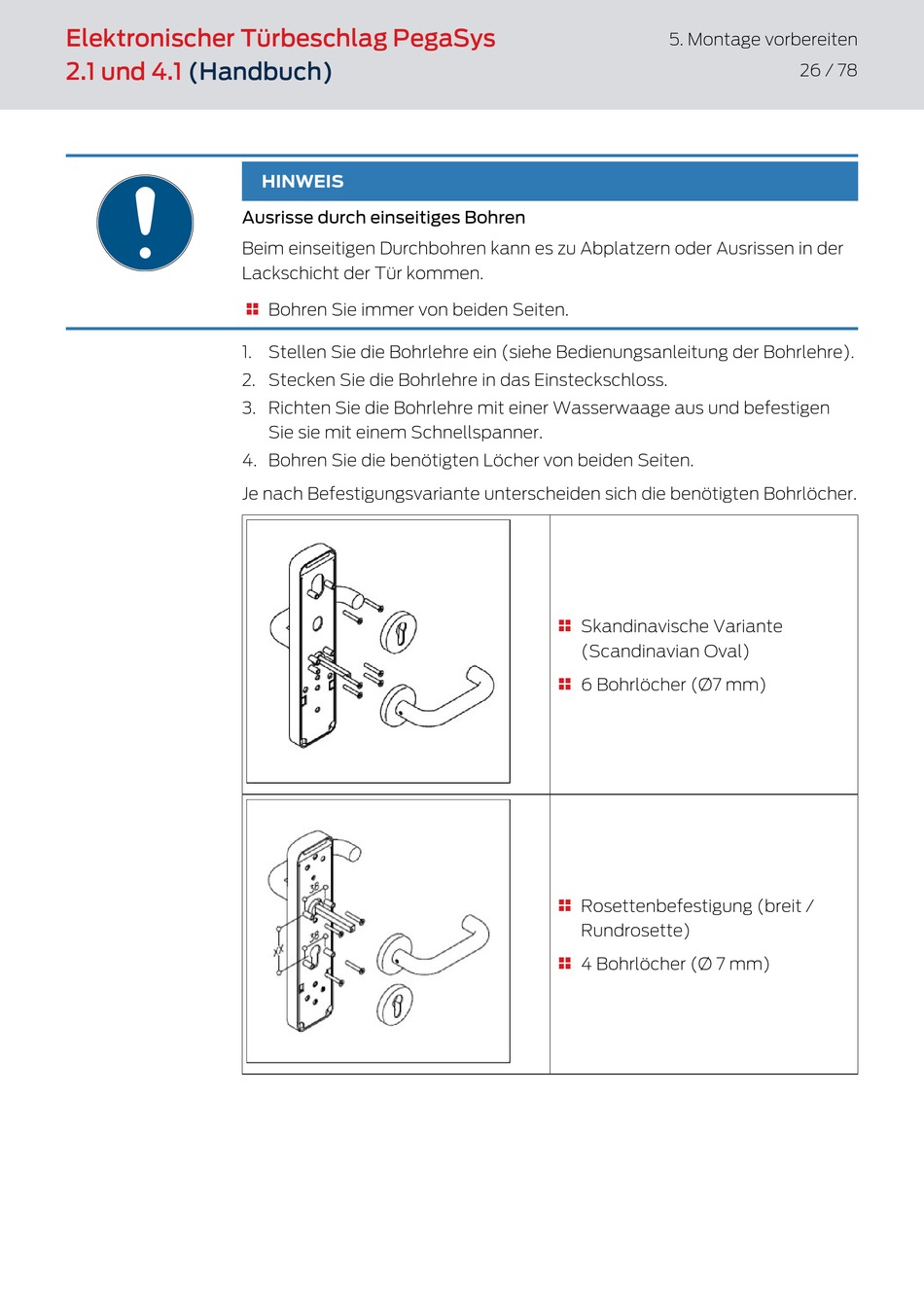

Elektronischer Türbeschlag PegaSys
2.1 und 4.1 (Handbuch)
HINWEIS
Ausrisse durch einseitiges Bohren
Beim einseitigen Durchbohren kann es zu Abplatzern oder Ausrissen in der
Lackschicht der Tür kommen.
Bohren Sie immer von beiden Seiten.

1. Stellen Sie die Bohrlehre ein (siehe Bedienungsanleitung der Bohrlehre).
2. Stecken Sie die Bohrlehre in das Einsteckschloss.
3. Richten Sie die Bohrlehre mit einer Wasserwaage aus und befestigen
Sie sie mit einem Schnellspanner.
4. Bohren Sie die benötigten Löcher von beiden Seiten.
Je nach Befestigungsvariante unterscheiden sich die benötigten Bohrlöcher.
5. Montage vorbereiten
Skandinavische Variante

(Scandinavian Oval)
6 Bohrlöcher (Ø7 mm)

Rosettenbefestigung (breit /

Rundrosette)
4 Bohrlöcher (Ø 7 mm)

