Elektronischer Türbeschlag PegaSys
2.1 und 4.1 (Handbuch)
Generelle Hinweise zur Montage im Außenbereich
ACHTUNG
Batteriefach nicht wassergeschützt
Das Batteriefach selbst ist nicht gegen eindringendes Wasser geschützt.
1. Montieren Sie das Batteriefach im geschützten Innenbereich.
Verwenden Sie dazu das Aufschraub-Batteriefach (Option .WPSC)
oder das Snap-In-Batteriefach (Option .WPSN).
2. Führen Sie das Batteriekabel vom geschützten Innenbereich durch die
Tür zum elektronischen Beschlag im Außenbereich.
Die folgenden Beispiele zeigen mögliche Kabelführungen. Die tatsächlich
genutzte Bohrung kann davon abweichen und ist abhängig vom Türaufbau
und vom verwendeten Einsteckschloss.

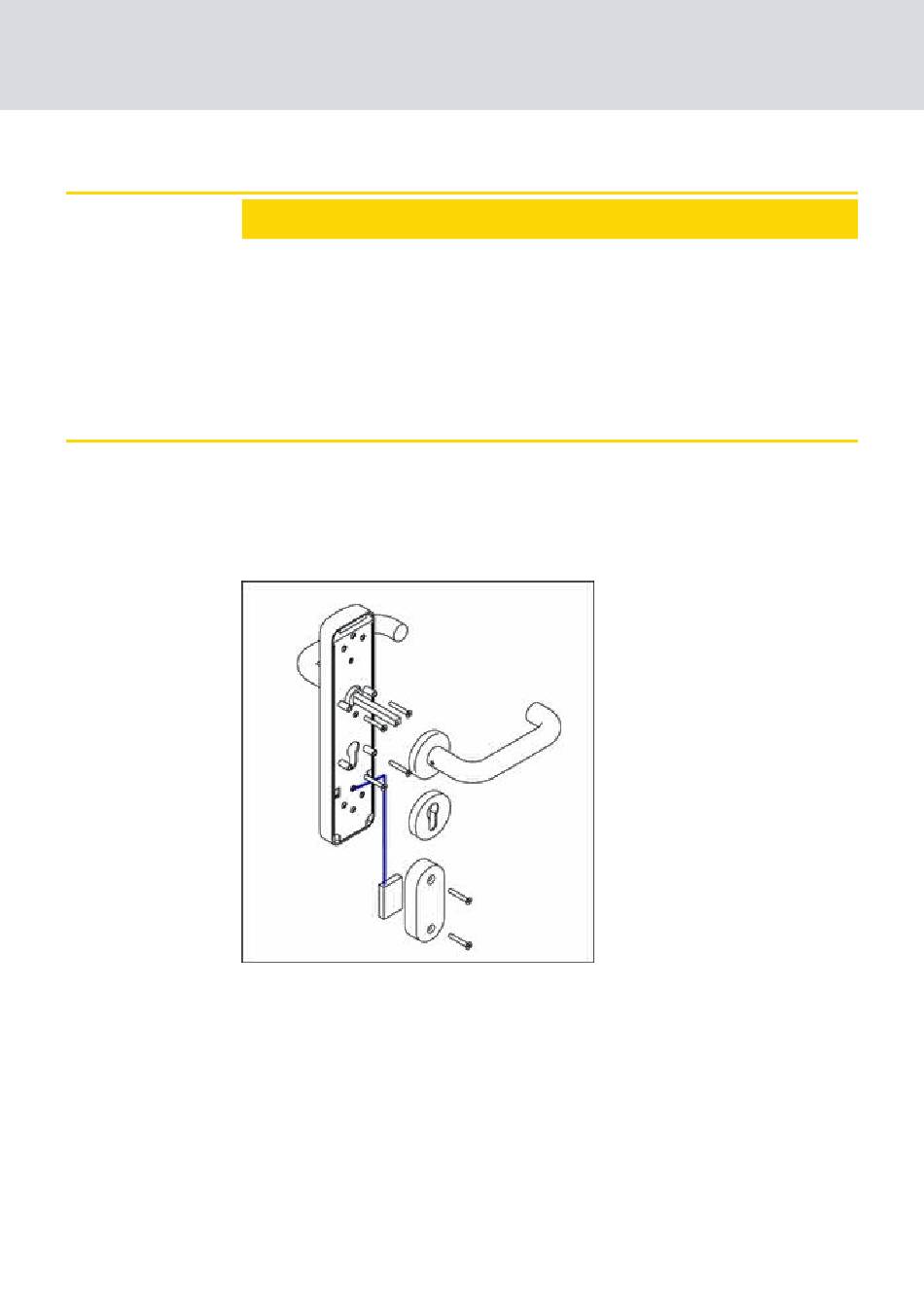

Kabelführung mit externem Aufschraub-Batteriefach:
Kabelführung (WP-Langschild breit):
5. Montage vorbereiten
