Simons Voss Technologies PegaSys 2.1 Handbuch Seite 11

Elektronischer Türbeschlag PegaSys
2.1 und 4.1 (Handbuch)
Breit/Schmal
Die Beschläge sind 67 mm breit (siehe auch
elektronischen Beschläge [
Langschildbefestigung steht auch eine schmale Ausführung mit 42 mm zur
Verfügung.
Durchschraubmontage, Anschraubmontage oder Back-to-back-Monta-
ge

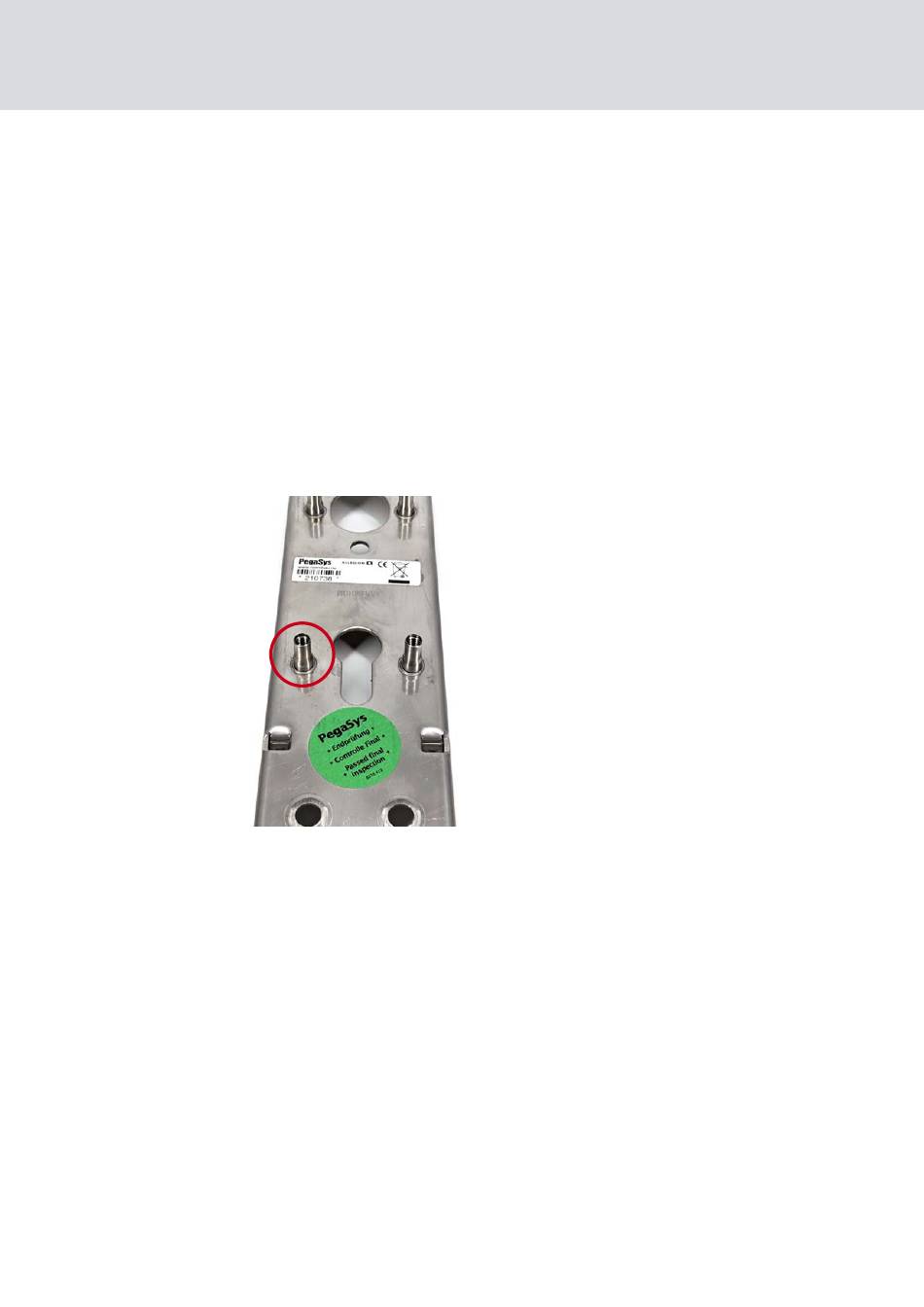

Die Standardbefestigung ist die Durchschraubmontage. Die Montageplatte
des elektronischen Beschlags wird daher mit fest verschweißten
Gewindebuchsen ausgeliefert. Von der Innenseite der Tür wird eine zweite
Montageplatte, eine Rosettenbasis o.ä. durch die Tür hindurch mit den
Gewindebuchsen verschraubt.
Für die Rosettenbefestigung steht auch die Anschraubmontage zur
Verfügung. Bei dieser Variante muss nicht durch die gesamte Tür
geschraubt werden. Stattdessen werden die Beschläge an
Blindnietmuttern in der Tür geschraubt. Daher haben Montageplatten für
die Anschraubmontage keine verschweißten Gewindehülsen.
4. Genereller Aufbau des elektronischen
Maßzeichnungen der
72] ). Für die Rosetten- und
}
Türbeschlags
11 / 78
