Simons Voss Technologies PegaSys 2.1 Handbuch Seite 47

Elektronischer Türbeschlag PegaSys
2.1 und 4.1 (Handbuch)

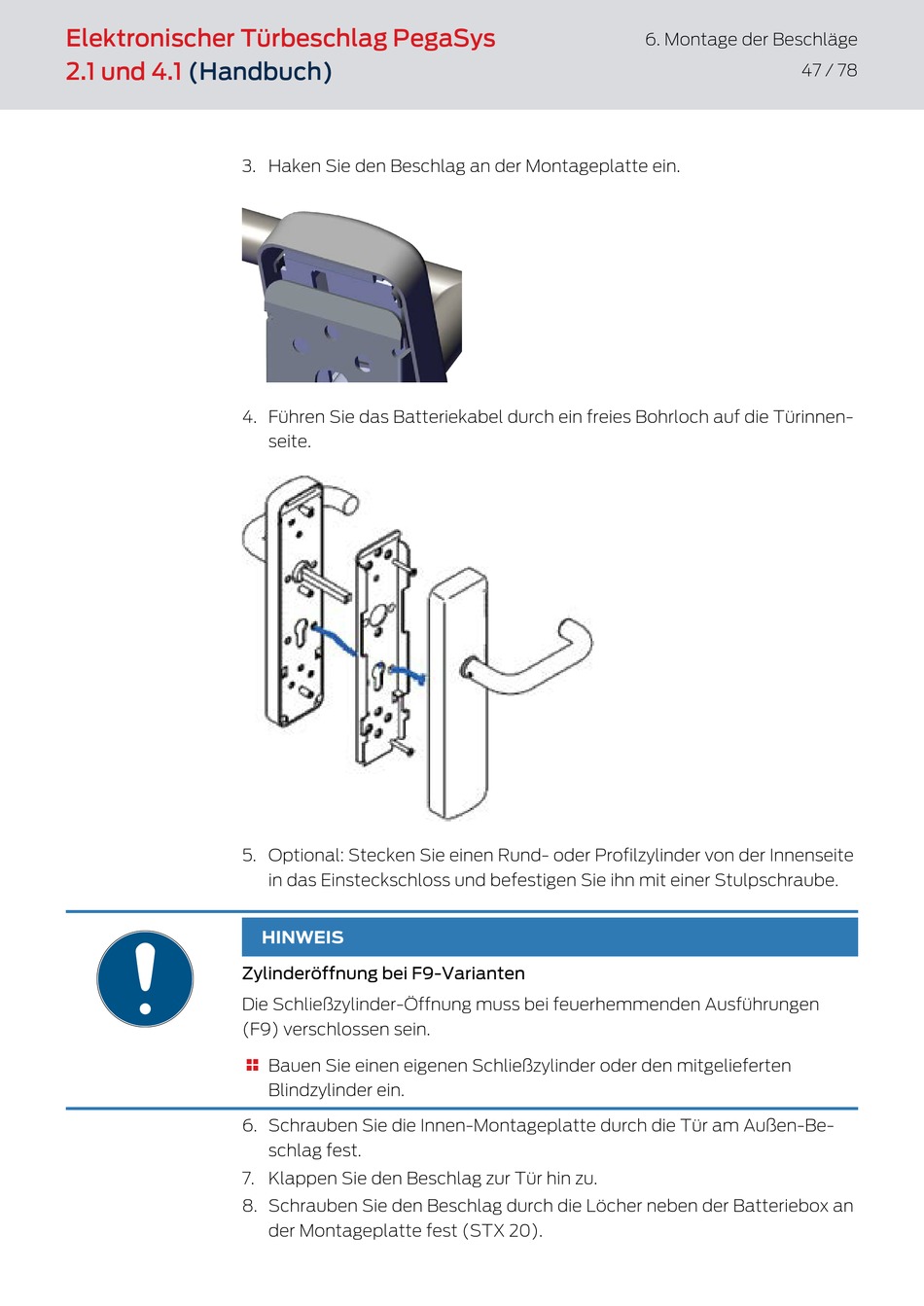

3. Haken Sie den Beschlag an der Montageplatte ein.
4. Führen Sie das Batteriekabel durch ein freies Bohrloch auf die Türinnen-
seite.
5. Optional: Stecken Sie einen Rund- oder Profilzylinder von der Innenseite
in das Einsteckschloss und befestigen Sie ihn mit einer Stulpschraube.
HINWEIS
Zylinderöffnung bei F9-Varianten
Die Schließzylinder-Öffnung muss bei feuerhemmenden Ausführungen
(F9) verschlossen sein.
Bauen Sie einen eigenen Schließzylinder oder den mitgelieferten

Blindzylinder ein.
6. Schrauben Sie die Innen-Montageplatte durch die Tür am Außen-Be-
schlag fest.
7. Klappen Sie den Beschlag zur Tür hin zu.
8. Schrauben Sie den Beschlag durch die Löcher neben der Batteriebox an
der Montageplatte fest (STX 20).
6. Montage der Beschläge
47 / 78
