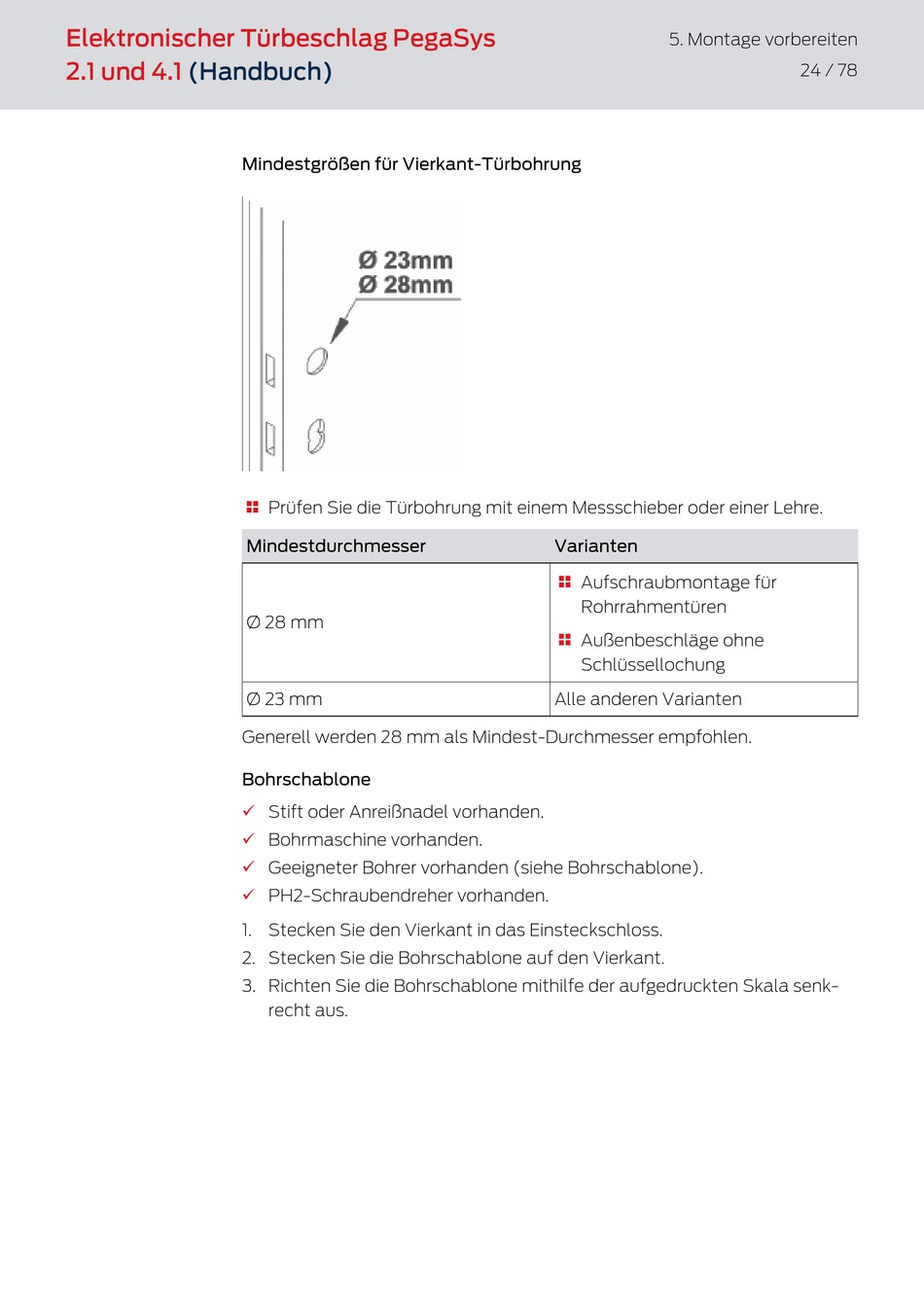

Mindestgrößen für Vierkant-Türbohrung
Prüfen Sie die Türbohrung mit einem Messschieber oder einer Lehre.

Mindestdurchmesser
Ø 28 mm
Ø 23 mm
Generell werden 28 mm als Mindest-Durchmesser empfohlen.
Bohrschablone
Stift oder Anreißnadel vorhanden.
ü
ü Bohrmaschine vorhanden.
Geeigneter Bohrer vorhanden (siehe Bohrschablone).
ü
PH2-Schraubendreher vorhanden.
ü
1. Stecken Sie den Vierkant in das Einsteckschloss.
2. Stecken Sie die Bohrschablone auf den Vierkant.
3. Richten Sie die Bohrschablone mithilfe der aufgedruckten Skala senk-
recht aus.
5. Montage vorbereiten
Varianten
Aufschraubmontage für

Rohrrahmentüren
Außenbeschläge ohne

Schlüssellochung
Alle anderen Varianten
