Bedienung
Betriebsanleitung D867 e-con - 00.0 - 06/2023
Rechten Nadelfaden einfädeln

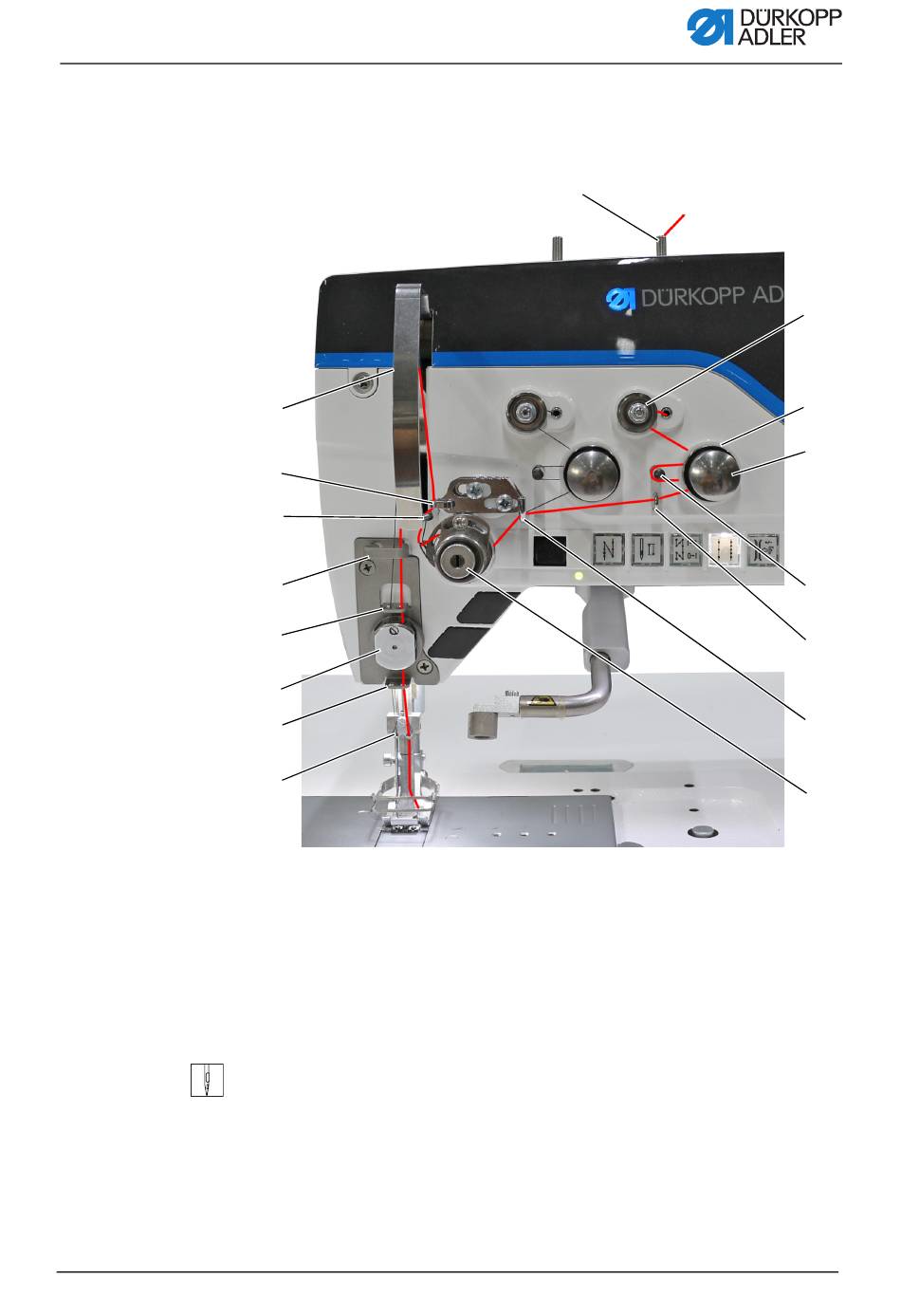

Abb. 10: Nadelfaden einfädeln (1)
②
③
④
⑤
⑥
⑦
⑧
⑨
(1) - Rohr
(2) - Fadenhebel
(3) - Nadelfaden-Regulator
(4) - Stift
(5) - Fadenführung
(6) - Fadenführung
(7) - Fadenklemme
(8) - Fadenführung
So fädeln Sie den rechten Nadelfaden ein:
1.
Faden von oben in das Rohr (1) stecken und durchführen.
2.
Faden aus dem Rohr (1) gegen den Uhrzeigersinn um die
Vorspannung (16) führen.
①
(9) - Fadenführung
(10) - Fadenanzugsfeder
(11) - Haken
(12) - Fadenführung
(13) - Stift
(14) - vordere Spannung
(15) - hintere Spannung
(16) - Vorspannung
⑯
⑮
⑭
⑬
⑫
⑪
⑩
31
