186

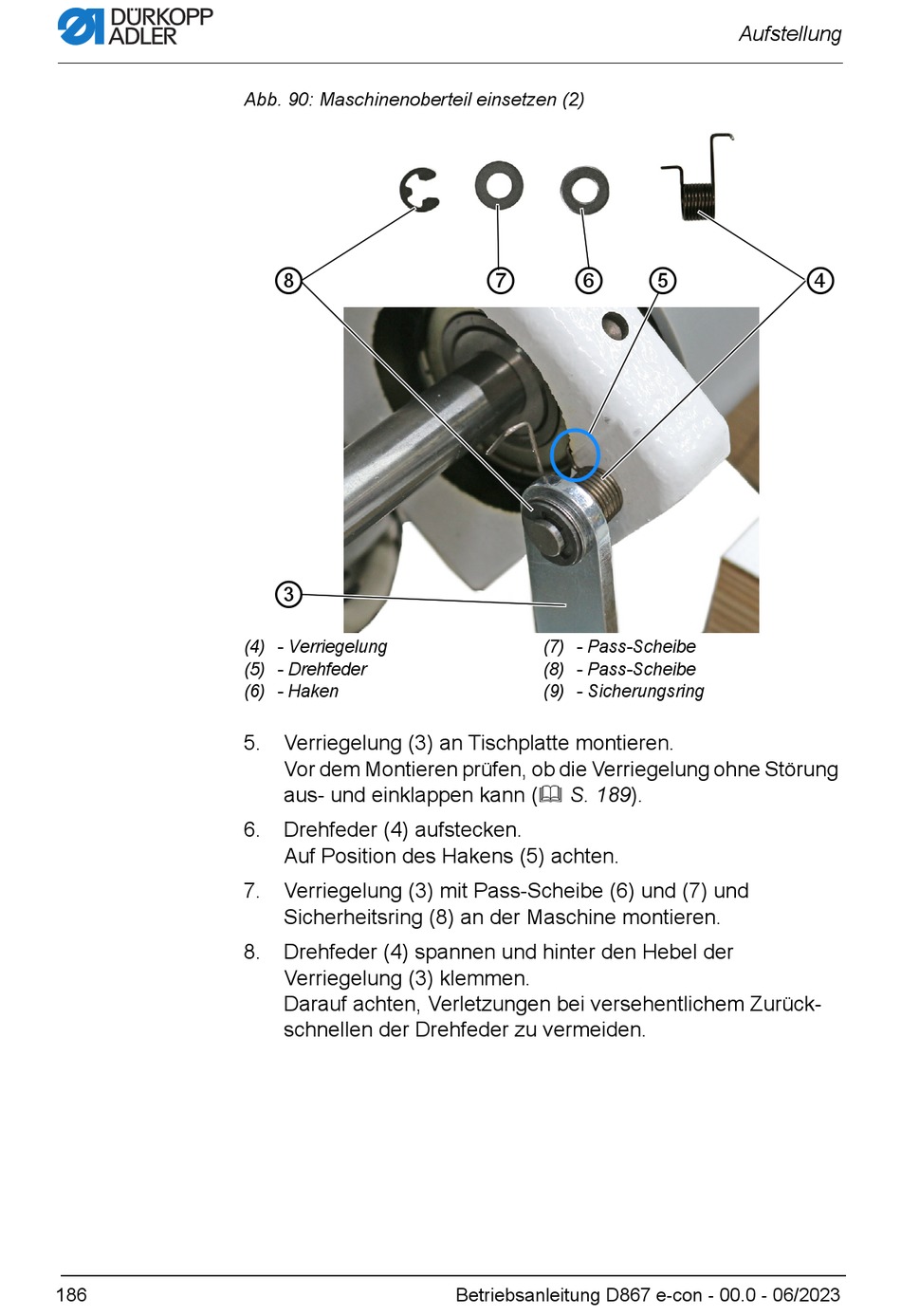

Abb. 90: Maschinenoberteil einsetzen (2)
⑧
③
(4) - Verriegelung
(5) - Drehfeder
(6) - Haken
5.
Verriegelung (3) an Tischplatte montieren.
Vor dem Montieren prüfen, ob die Verriegelung ohne Störung
aus- und einklappen kann ( S. 189).
6.
Drehfeder (4) aufstecken.
Auf Position des Hakens (5) achten.
7.
Verriegelung (3) mit Pass-Scheibe (6) und (7) und
Sicherheitsring (8) an der Maschine montieren.
8.
Drehfeder (4) spannen und hinter den Hebel der
Verriegelung (3) klemmen.
Darauf achten, Verletzungen bei versehentlichem Zurück-
schnellen der Drehfeder zu vermeiden.
⑦
⑥
(7) - Pass-Scheibe
(8) - Pass-Scheibe
(9) - Sicherungsring
Betriebsanleitung D867 e-con - 00.0 - 06/2023
Aufstellung
⑤
④
