202
3.
Verteiler-Box (4) unter die Tischplatte schrauben, dabei
Länge der Leitungen beachten.
4.
Stromkabel (3) aus der Steuerung ziehen und in die Verteiler-
Box (4) stecken.
5.
Leitung (2) der Verteiler-Box (4) in die Steuerung stecken.

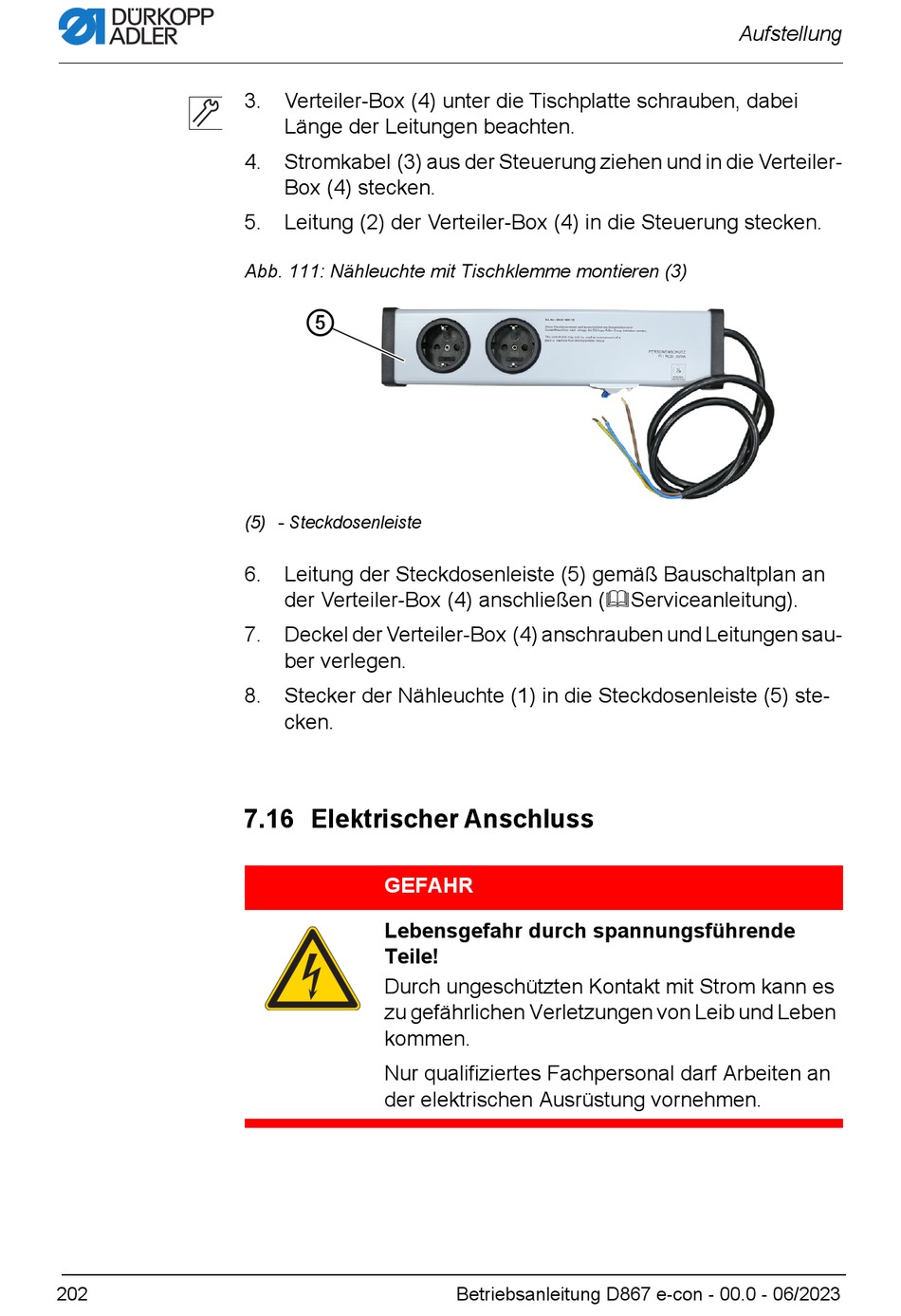

Abb. 111: Nähleuchte mit Tischklemme montieren (3)
⑤
(5) - Steckdosenleiste
6.
Leitung der Steckdosenleiste (5) gemäß Bauschaltplan an
der Verteiler-Box (4) anschließen (Serviceanleitung).
7.
Deckel der Verteiler-Box (4) anschrauben und Leitungen sau-
ber verlegen.
8.
Stecker der Nähleuchte (1) in die Steckdosenleiste (5) ste-
cken.
7.16 Elektrischer Anschluss
GEFAHR
Lebensgefahr durch spannungsführende
Teile!
Durch ungeschützten Kontakt mit Strom kann es
zu gefährlichen Verletzungen von Leib und Leben
kommen.
Nur qualifiziertes Fachpersonal darf Arbeiten an
der elektrischen Ausrüstung vornehmen.
Betriebsanleitung D867 e-con - 00.0 - 06/2023
Aufstellung
