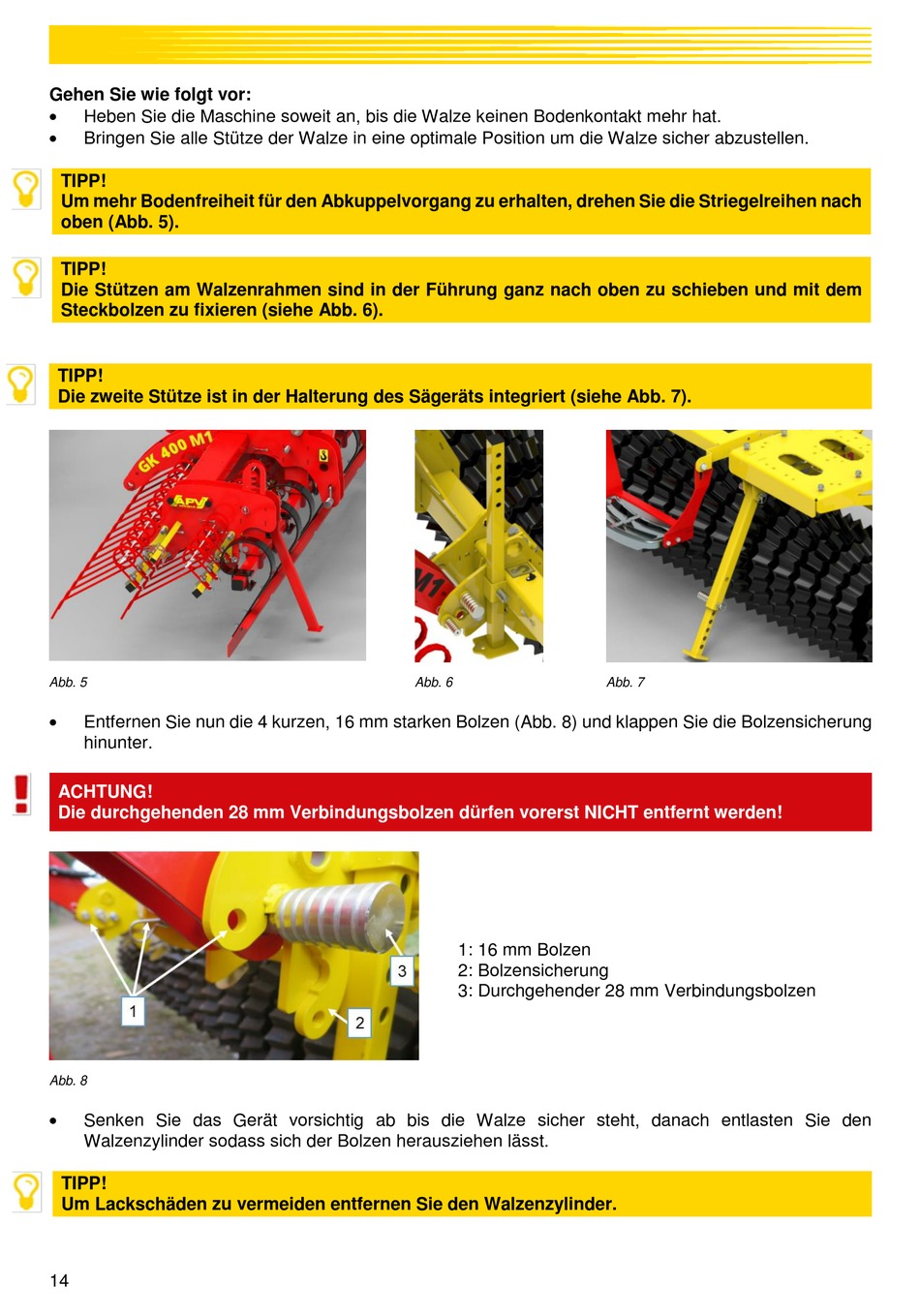

Gehen Sie wie folgt vor:
Heben Sie die Maschine soweit an, bis die Walze keinen Bodenkontakt mehr hat.
Bringen Sie alle Stütze der Walze in eine optimale Position um die Walze sicher abzustellen.
TIPP!
Um mehr Bodenfreiheit für den Abkuppelvorgang zu erhalten, drehen Sie die Striegelreihen nach
oben (Abb. 5).
TIPP!
Die Stützen am Walzenrahmen sind in der Führung ganz nach oben zu schieben und mit dem
Steckbolzen zu fixieren (siehe Abb. 6).
TIPP!
Die zweite Stütze ist in der Halterung des Sägeräts integriert (siehe Abb. 7).
Abb. 5
Entfernen Sie nun die 4 kurzen, 16 mm starken Bolzen (Abb. 8) und klappen Sie die Bolzensicherung
hinunter.
ACHTUNG!
Die durchgehenden 28 mm Verbindungsbolzen dürfen vorerst NICHT entfernt werden!
Abb. 8
Senken Sie das Gerät vorsichtig ab bis die Walze sicher steht, danach entlasten Sie den
Walzenzylinder sodass sich der Bolzen herausziehen lässt.
TIPP!
Um Lackschäden zu vermeiden entfernen Sie den Walzenzylinder.
14
Abb. 6
1: 16 mm Bolzen
2: Bolzensicherung
3: Durchgehender 28 mm Verbindungsbolzen
Abb. 7
