Infrared Link Modul (ILM)
6.2 Einstellung der Übertragungsgeschwindigkeit
Für den Betrieb des PROFIBUS ILM ist eine manuelle Einstellung der Übertragungsgeschwindigkeit
notwendig. Es sind die PROFIBUS–üblichen Geschwindigkeiten von 9,6 kBit/s bis 1.5 MBit/s möglich und
zusätzlich noch die Übertragungsgeschwindigkeit 45,45 kBit/s. Die Übertragungsgeschwindigkeit der an-
geschlossenen Busteilnehmer darf eine Toleranz von )/– 0,3% aufweisen. Der Anwender muß die ver-
wendete Übertragungsgeschwindigkeit einheitlich bei allen PROFIBUS ILM eines PROFIBUS–Netzwerkes
einstellen.
1 2 3 4
Schalter zur
Einstellung der Übertragungsgeschwindigkeit
1 2 3
1,5 MBit/s
1 2 3
500 kBit/s
1 2 3
187,5 kBit/s
1 2 3
93,75 kBit/s
1 2 3
45,45 kBit/s
1 2 3
19,2 kBit/s
1 2 3
9,6 kBit/s
1 2 3
reserviert

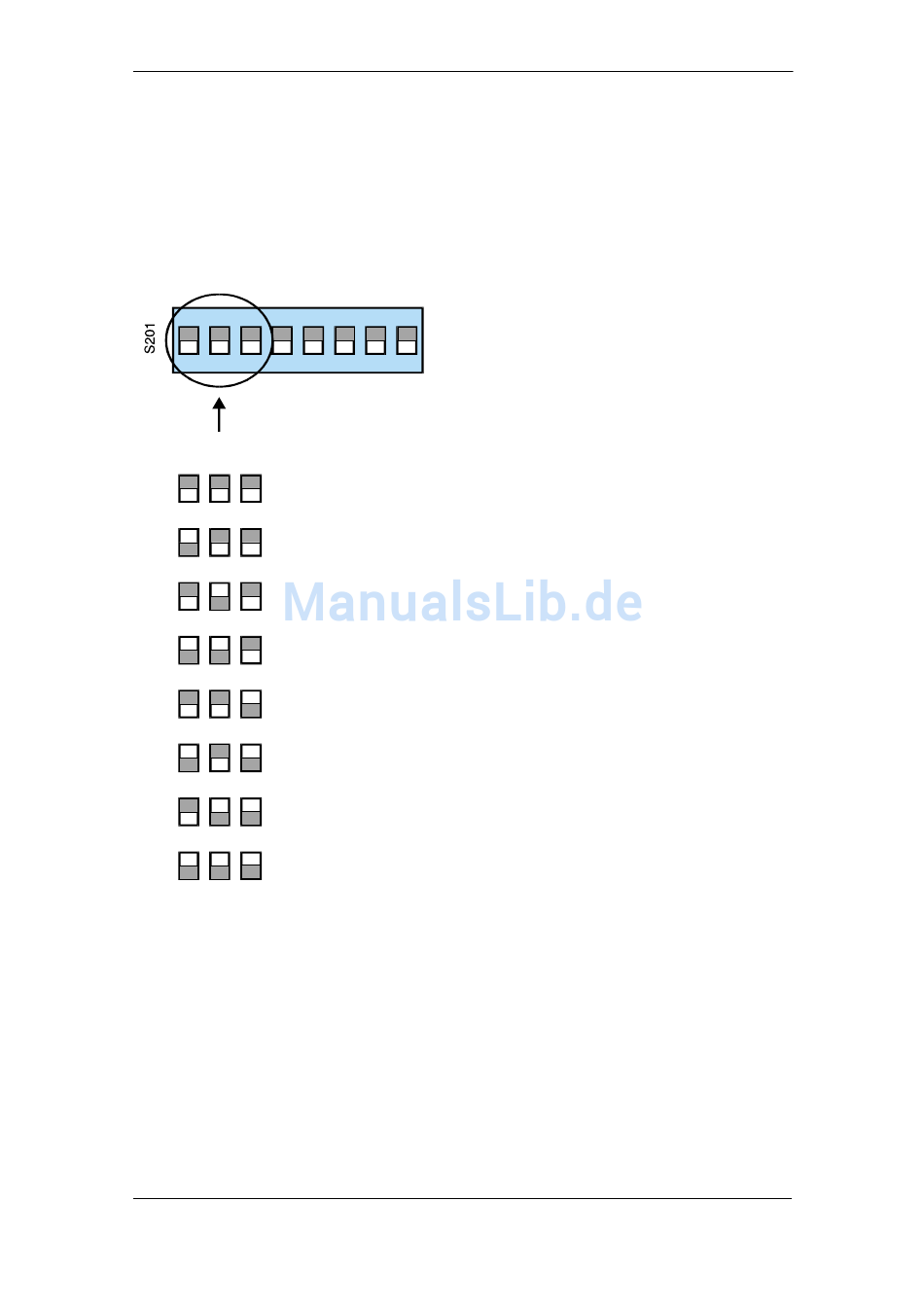

Bild 8: Einstellung der Übertragungsgeschwindigkeit
Copyright  by Siemens
5 6 7 8
Stellung 0
Stellung 1
22
6ZB530–3AC30–0BA1
Lieferzustand:
alle Schalter 0
