Passive Komponenten für RS 485-Netze

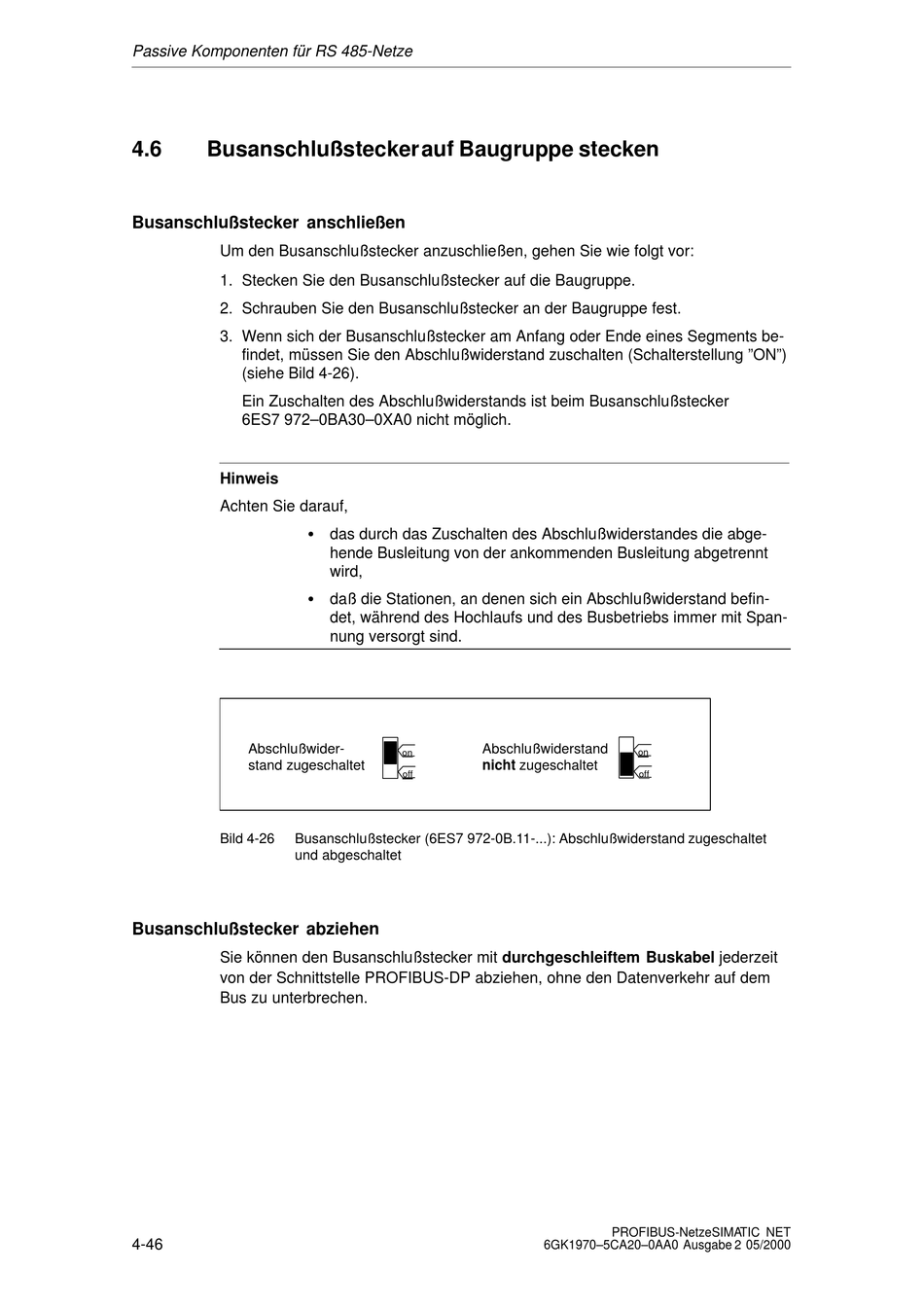

4.6 Busanschlußstecker auf Baugruppe stecken
Busanschlußstecker anschließen
Um den Busanschlußstecker anzuschließen, gehen Sie wie folgt vor:
1. Stecken Sie den Busanschlußstecker auf die Baugruppe.
2. Schrauben Sie den Busanschlußstecker an der Baugruppe fest.
3. Wenn sich der Busanschlußstecker am Anfang oder Ende eines Segments be-
findet, müssen Sie den Abschlußwiderstand zuschalten (Schalterstellung "ON")
(siehe Bild 4-26).
Ein Zuschalten des Abschlußwiderstands ist beim Busanschlußstecker
6ES7 972–0BA30–0XA0 nicht möglich.
Hinweis
Achten Sie darauf,
Abschlußwider-
stand zugeschaltet
Bild 4-26 Busanschlußstecker (6ES7 972-0B.11-...): Abschlußwiderstand zugeschaltet
und abgeschaltet
Busanschlußstecker abziehen
Sie können den Busanschlußstecker mit durchgeschleiftem Buskabel jederzeit
von der Schnittstelle PROFIBUS-DP abziehen, ohne den Datenverkehr auf dem
Bus zu unterbrechen.
4-46
S das durch das Zuschalten des Abschlußwiderstandes die abge-
hende Busleitung von der ankommenden Busleitung abgetrennt
wird,
S daß die Stationen, an denen sich ein Abschlußwiderstand befin-
det, während des Hochlaufs und des Busbetriebs immer mit Span-
nung versorgt sind.
Abschlußwiderstand
on
nicht zugeschaltet
off
on
off
