2.2 Auflösung
Die Auflösung der AOPD sind die Mindestabmessungen, die ein lichtundurchlässiges Objekt haben muss,
um mindestens einen der Strahlen des Erfassungsbereichs zu unterbrechen.
R = I + d
mit:
I
Abstand zwischen den Zentren von zwei angrenzenden Optiken.
d
Durchmesser der Linse
Daher ist die Auflösung lediglich abhängig von den geometrischen Eigenschaften der Linsen (Durchmesser
und Abstand zwischen den Zentren) und unabhängig von allen Umwelt- und Betriebsbedingungen der AOPD.
Siehe Abschnitt 12 – „Modellübersicht" für die Auflösungen der jeweiligen Modelle.
2.3 Höhe des Schutzbereichs
Die folgenden Abbildungen stellen dar, was mit der Höhe des Schutzbereichs (Hp) für Orion3 Extended.
Für die einzelnen Hp-Werte der jeweiligen Modelle, siehe Abschnitt 12 – „Modellübersicht".
2TLC172292M0201
Rev B
2018-04-18

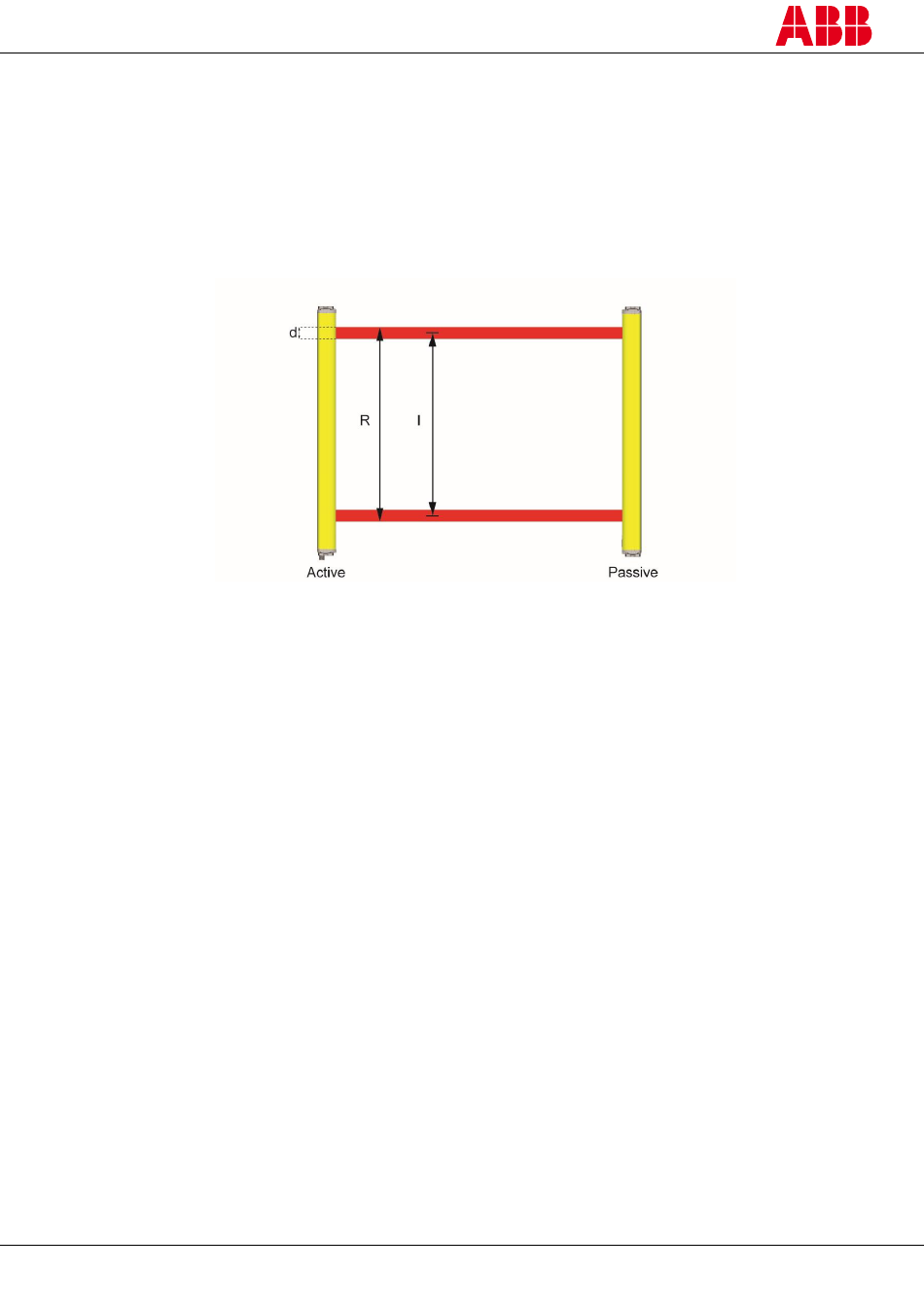

Abbildung 1 – Auflösung
7
www.abb.com/jokabsafety
