Anmerkung: Der Einsatz von Varistoren, RC-Schaltungen oder LEDs in Parallelschaltung zu den Relaiseingängen
oder in Reihenschaltung zu den OSSD-Ausgängen ist zu vermeiden.
Anmerkung: Die Sicherheitsausgänge OSSD1 und OSSD2 können untereinander nicht in Reihe oder parallel
geschaltet werden (siehe Abbildung 16), können jedoch einzeln unter Einhaltung der Sicherheitsanforderungen
der Anlage eingesetzt werden.
Sollte irrtümlich eine der Konfigurationen für Abbildung 17 verwendet werden, schaltet die Einrichtung in den
Fehlerzustand (OSSD-Fehler, siehe Abschnitt 8 – „Diagnosefunktionen").
Anmerkung: Schließen Sie beide OSSD-Ausgänge an die Aktivierungseinrichtung an. Wird ein OSSD nicht
an die Aktivierungseinrichtung angeschlossen, wirkt sich dies negativ auf den SIL (Sicherheits-Integritätslevel)
und/oder PL (Performance Level) des Systems aus, das von der AOPD gesteuert wird.
RICHTIG

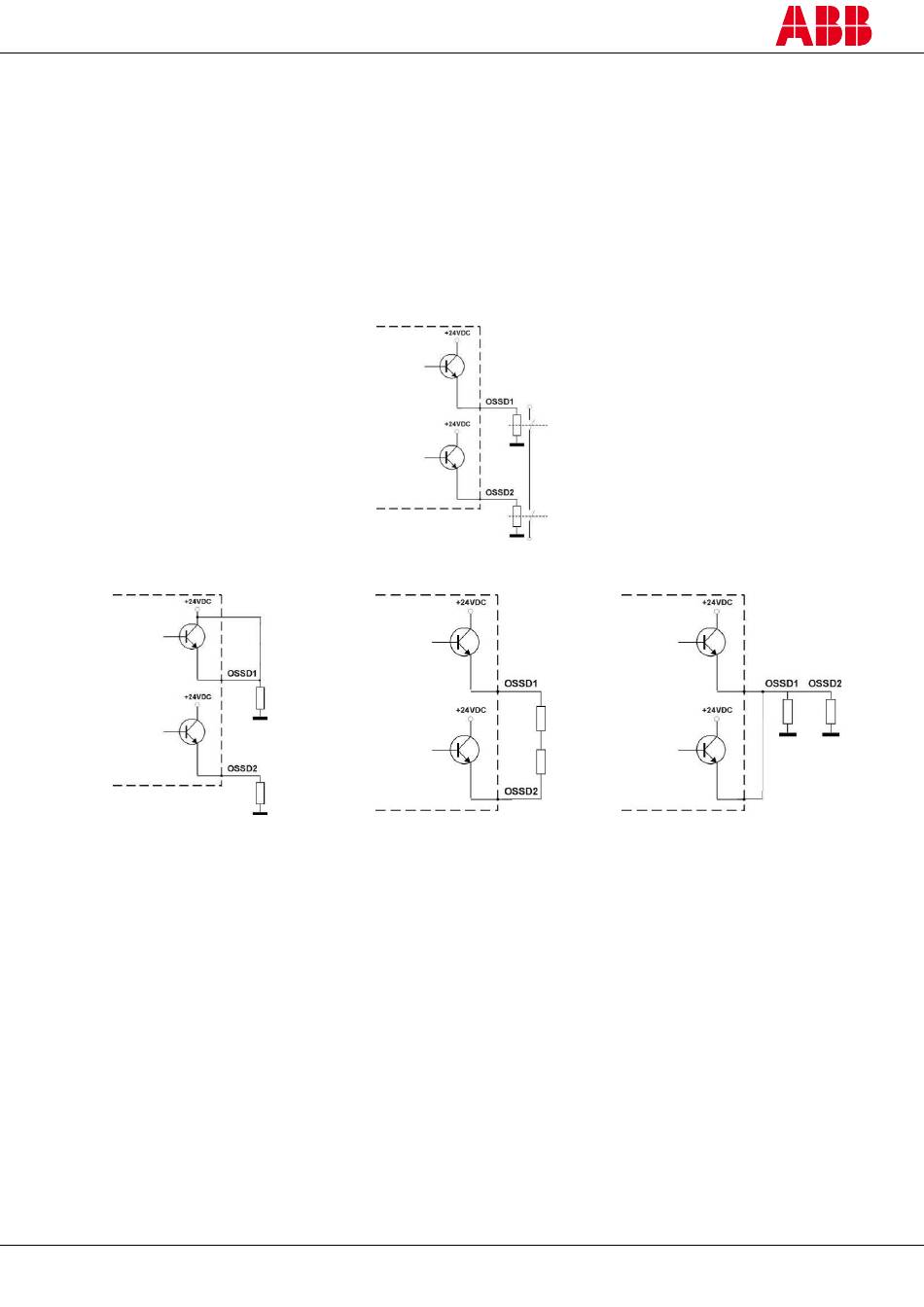

Abbildung 16 – Korrekter Anschluss der OSSD-Ausgänge
FALSCH
FALSCH
FALSCH
Abbildung 17 – Falscher Anschluss der OSSD-Ausgänge
2TLC172292M0201
Rev B
24
www.abb.com/jokabsafety
2018-04-18
