7.2 Reset-Funktion
Die Unterbrechung eines Strahls durch ein lichtundurchlässiges Objekt führt dazu, dass sich die OSSD-Ausgänge
ausschalten (OSSD AUS-Status
Die AOPD kann auf zwei verschiedene Arten in den OSSD-AN-Zustand
Automatische Rückstellung (Reset):
Ist diese Funktion aktiviert, schaltet die AOPD auf OSSD AN, sobald das Objekt aus dem Erfassungsbereich
entfernt wurde.
Manuelle Rückstellung (Reset):
Ist diese Funktion aktiviert, schaltet die AOPD auf OSSD AN, sobald die RESET-Taste gedrückt wurde,
vorausgesetzt, das Objekt wurde aus dem Erfassungsbereich entfernt. Die Bedingung, bei der das Objekt
entfernt wurde und das System auf die Rückstellung wartet, wird als Interlock bezeichnet und am Display
per Anzeigesignal angegeben (siehe Abschnitt 8.2 – „Diagnosemeldungen").
Warnung! Prüfen Sie sorgfältig die Gefahrenbedingungen und Reset-Modi. Bei Anwendungen, die den Zugang
zu Gefährdungsbereichen sichern, erweist sich die Automatische Reset-Funktion als unsicher, wenn der Bediener
sich im Gefährdungsbereich aufhalten kann, ohne erfasst zu werden. In diesem Fall ist der Manuelle Reset der AOPD
bzw. des Sicherheitsrelais erforderlich (siehe Abschnitt 5.2 – „Wichtige Hinweise zu Anschlüssen").
Warnung! Die RESET-Taste muss so angeordnet sein, dass der Bediener den gesamten Gefährdungsbereich
bei jedem beliebigen Rückstellvorgang überprüfen kann.
Automatischen oder Manuellen Reset über DIP-Schalter 7 auswählen, siehe Abschnitt 7.1 – „Über DIP-Schalter
wählbare Funktionen".
2TLC172292M0201
Rev B
2018-04-18
).

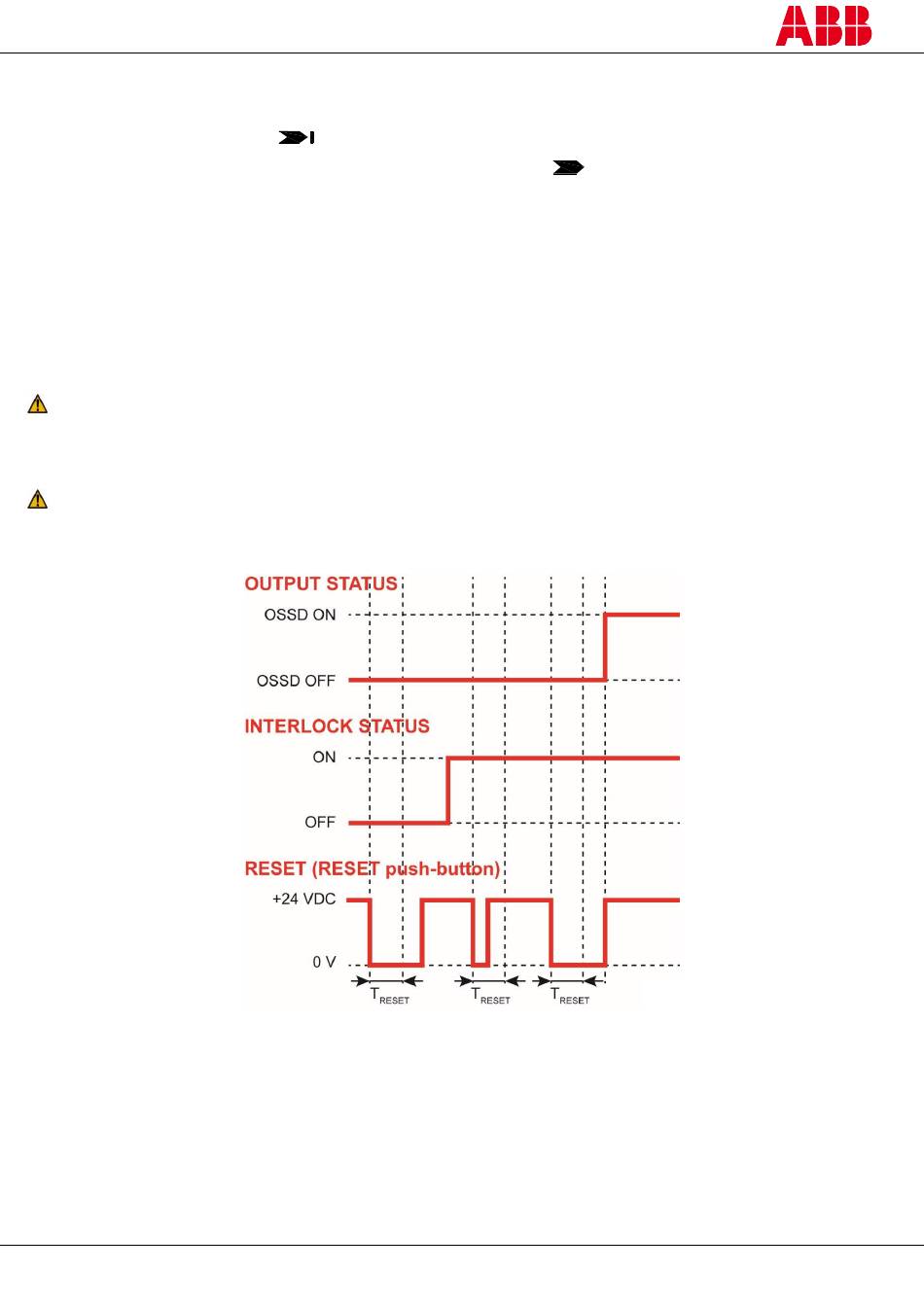

Abbildung 24 – Zeitdiagramm der Manuellen Reset-Funktion
31
zurückgesetzt werden:
T
= 150 ms
RESET
