7.4 EDM-Funktion
Die AOPD verfügt über eine Funktion zur Überwachung der Betätigung externer Geräte (EDM). Diese Funktion kann
mit den DIP-Schaltern 6 aktiviert oder deaktiviert werden.
Korrekte Verwendung dieser Funktion:
Über die entsprechenden DIP-Schalter aktivieren,
Schließen Sie Pin 1 über die Öffnerkontakte der zu überwachenden Geräte an einen +24 V DC-Anschluss an.
Diese Funktion prüft, ob die Öffner-Kontakte bei einem Statuswechsel der OSSD-Ausgänge umschalten.
T
und T
sind die Zeiten zwischen dem Statuswechsel der OSSD-Ausgänge und dem Statuswechsel
C
0
des Öffner-Kontakts des externen Geräts.
≤ 350 ms: Die externen Öffner-Kontakte müssen sich innerhalb dieses Zeitraums öffnen, nachdem
T
C
die OSSD-Ausgänge eingeschaltet wurden.
≤ 100 ms: Die externen Öffner-Kontakte müssen sich innerhalb dieses Zeitraums schließen, nachdem
T
0
die OSSD-Ausgänge ausgeschaltet wurden.
2TLC172292M0201
Rev B
2018-04-18

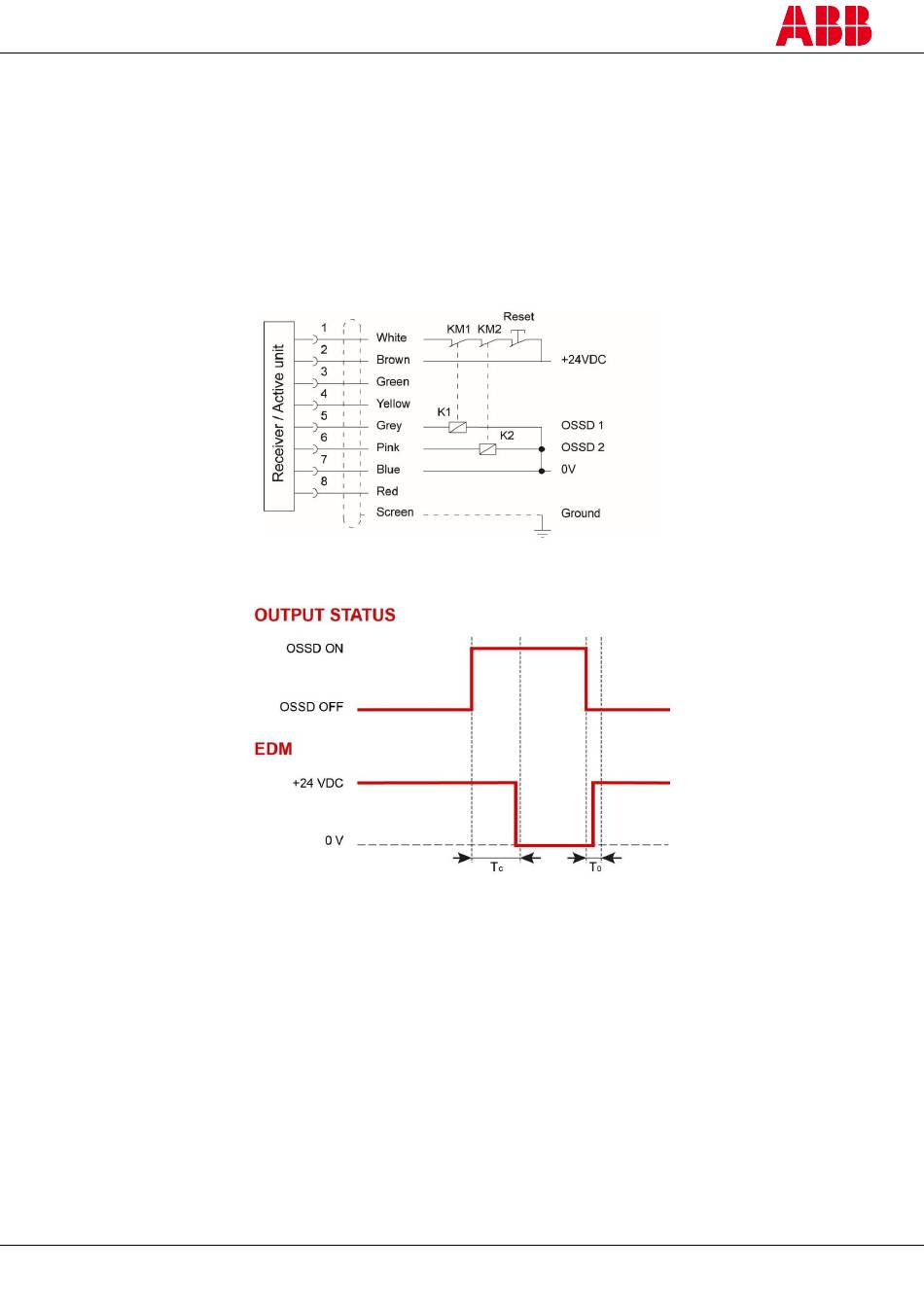

Abbildung 26 – Anschluss des EDM, z. B. externe Stecker K1 und K2
Abbildung 27 – Zeitdiagramm der EDM-Funktion
33
